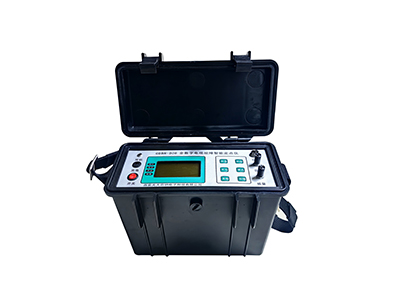

GDBN-D08 波(bo)形(xing)顯示智能定點儀(yi)是本(ben)公司根據最(zui)新研究成果而開發的(de)(de)具(ju)有高(gao)抗干擾性(xing)(xing)、高(gao)靈敏度的(de)(de)電(dian)(dian)纜故障(zhang)精(jing)確(que)定點測(ce)試儀(yi)器。本(ben)儀(yi)器采用(yong)低噪聲設計和高(gao)性(xing)(xing)能濾波(bo)電(dian)(dian)路相結(jie)合，使(shi)用(yong)直觀的(de)(de)圖形(xing)顯示和操作方式，對各類(lei)電(dian)(dian)纜故障(zhang)可精(jing)確(que)、迅(xun)速地進行定點，特別是對交聯(lian)電(dian)(dian)纜和電(dian)(dian)纜封閉性(xing)(xing)故障(zhang)具(ju)有獨到的(de)(de)測(ce)試效果，是電(dian)(dian)纜測(ce)試儀(yi)器中最(zui)新的(de)(de)更新換代(dai)產品。
● 性能介紹
故障點放電時會產生聲(sheng)波和電磁(ci)波，聲(sheng)波和電磁(ci)波之間又有(you)一定的(de)內在聯系(xi)，利用好它們之間的(de)表(biao)象及聯系(xi)，可使我(wo)們方便快捷地(di)找到故障點。
■ 電磁波
? 本(ben)定(ding)點(dian)儀(yi)可以(yi)接收(shou)電纜故障點(dian)放電產生(sheng)的(de)電磁波，在液晶屏上以(yi)光柱及數字方式連續顯示(shi)。

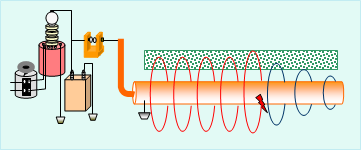

故障預定位：將機器置于連(lian)(lian)續工作(zuo)模式，沿地(di)下電(dian)(dian)(dian)纜走向(xiang)邊走邊觀察，連(lian)(lian)續記錄的(de)(de)電(dian)(dian)(dian)磁波信(xin)號，信(xin)號突然減小的(de)(de)地(di)方就可能(neng)是故障(zhang)的(de)(de)大(da)致位置。此(ci)項功能(neng)使得故障(zhang)的(de)(de)探測變得簡單而迅速，特別(bie)對電(dian)(dian)(dian)纜的(de)(de)封閉(bi)性故障(zhang)的(de)(de)查找有很大(da)的(de)(de)幫(bang)助。
尋電纜路徑：沿(yan)地下電纜(lan)Z字型行走(zou)，觀察電磁波信(xin)號的變化，電磁波信(xin)號最(zui)大處(chu)為電纜(lan)正(zheng)上方(fang)，電纜(lan)兩邊(bian)電磁波信(xin)號減小(xiao)。由(you)此(ci)可判(pan)斷(duan)電纜(lan)的大致路徑。
■ 聲波

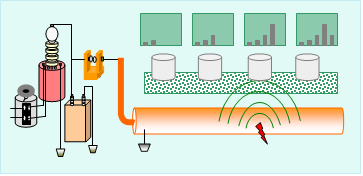

故障點放電(dian)的聲(sheng)波強度以(yi)(yi)往都是通(tong)過人耳來(lai)判(pan)斷大(da)(da)小，而人耳的分辨率不會很高，在很多(duo)情況下(xia)不容易區分放電(dian)的聲(sheng)音大(da)(da)小，而機器可以(yi)(yi)時(shi)時(shi)記錄(lu)放電(dian)聲(sheng)波的大(da)(da)小，通(tong)過儀器來(lai)判(pan)斷大(da)(da)小，極大(da)(da)地提高了可靠性(xing)(xing)和準確性(xing)(xing)。
聲(sheng)(sheng)(sheng)波的(de)高靈(ling)敏(min)度和清晰度是保(bao)證測(ce)試準確性的(de)又(you)一(yi)關(guan)鍵因素。機(ji)(ji)器采用(yong)高靈(ling)敏(min)度的(de)探頭拾音器和低噪聲(sheng)(sheng)(sheng)放大技術(shu)，濾(lv)波器的(de)帶(dai)寬可由用(yong)戶現場選擇，提高了人機(ji)(ji)之間的(de)適應性， 并能效(xiao)排(pai)除環(huan)境噪聲(sheng)(sheng)(sheng)的(de)干(gan)擾（如風聲(sheng)(sheng)(sheng)、車輛聲(sheng)(sheng)(sheng)等）。
■ 電磁波與聲波

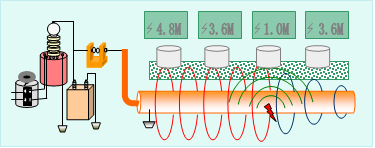

電(dian)纜故障(zhang)點(dian)的(de)放(fang)電(dian)除產生聲音(yin)信號(hao)外，同時也發(fa)出(chu)沿電(dian)纜擴(kuo)散的(de)電(dian)磁(ci)(ci)波(bo)。D08定點(dian)儀可(ke)以同步接收并顯示(shi)聲波(bo)及電(dian)磁(ci)(ci)波(bo)，測(ce)出(chu)聲波(bo)和電(dian)磁(ci)(ci)波(bo)信號(hao)的(de)時間差(cha)并以此推(tui)算出(chu)拾音(yin)器到故障(zhang)點(dian)的(de)距離。
● 技術參數
測試方法(fa)(fa)：電磁(ci)強度(du)法(fa)(fa)、音聽(ting)法(fa)(fa)、聲磁(ci)同步法(fa)(fa)
距離測(ce)量：00.0-22m ，3位(wei)
同步(bu)測(ce)量：磁場(chang)/聲(sheng)波
濾(lv) 波(bo) 器：（四段(duan)） 100Hz-1.5kHz（聲波(bo)） 270Hz-1.5kHz（濾(lv)波(bo)）
100Hz-1.0kHz（濾(lv)波） 270Hz-1.0kHz（濾(lv)波）
場強測量： 條形碼顯(xian)示、數字(zi)顯(xian)示
放大(da)范圍： 聲(sheng)通道>95dB
磁 通 道： >50dB
測試精(jing)度：0.1米
顯示(shi)方(fang)式：大(da)屏幕液晶(jing)顯示(shi)（帶(dai)背光(guang)）
操作(zuo)溫度： -20—+50℃
供電(dian)電(dian)源：7.2V 5200ma鋰電(dian)池，12小時
● 標(biao)準配置

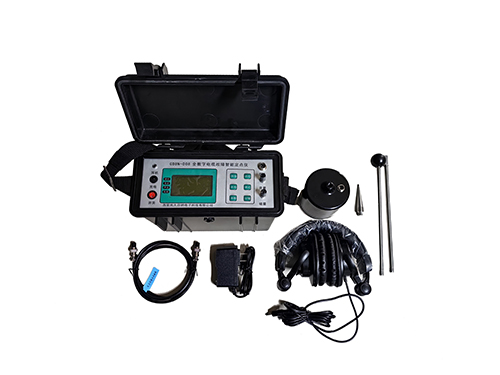

; 接(jie)收主機(ji)一臺、拾音(yin)探(tan)頭一個、耳機(ji)一付，
? 具體操作
定位儀定點工作是在電纜故障測試儀主機粗測故障距離并已確(que)定電纜(lan)路徑(jing)的(de)基礎(chu)上(shang)完成的(de)。
? 工作原理

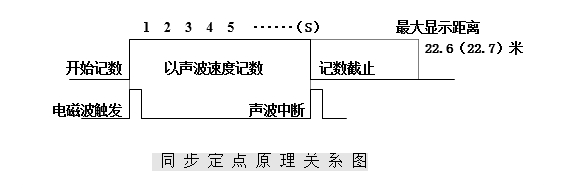

由于電磁波的傳(chuan)播速(su)度(du)比聲(sheng)波的傳(chuan)播速(su)度(du)快(kuai)，當(dang)故障(zhang)點(dian)打火放電時(shi)儀器首先收(shou)到(dao)(dao)電磁波然(ran)后(hou)才收(shou)到(dao)(dao)聲(sheng)波，因此我們(men)可以將(jiang)電磁波作為(wei)開(kai)門(men)信號(hao)，以聲(sheng)波傳(chuan)播距(ju)離(li)(li)S為(wei)探頭(tou)到(dao)(dao)故障(zhang)點(dian)的距(ju)離(li)(li)。即當(dang)儀器收(shou)到(dao)(dao)電磁波后(hou)就(jiu)開(kai)始(shi)計(ji)時(shi)，當(dang)收(shou)到(dao)(dao)聲(sheng)波后(hou)停止，以此時(shi)差(cha)計(ji)算探頭(tou)到(dao)(dao)故障(zhang)點(dian)的距(ju)離(li)(li)。
實際儀器接收的是電磁波與聲波的時間差t，聲波的傳播速度V是已知的，因此探頭到故障點的距離就可以下列公式計算：S=Vt
由上(shang)圖(tu)可知，當(dang)進行沖(chong)擊(ji)高(gao)壓放電(dian)定點(dian)時，電(dian)磁波傳(chuan)感器(qi)(qi)接收到(dao)由電(dian)纜(lan)輻射出(chu)的(de)(de)電(dian)磁信號后(hou)，送至CPU數(shu)(shu)(shu)據處(chu)理，并(bing)啟動計(ji)數(shu)(shu)(shu)器(qi)(qi)開始記數(shu)(shu)(shu)。當(dang)聲(sheng)波探(tan)頭(tou)接收到(dao)振動波時，數(shu)(shu)(shu)據處(chu)理器(qi)(qi)產生中斷(duan)信號，使(shi)計(ji)數(shu)(shu)(shu)器(qi)(qi)停止記數(shu)(shu)(shu)并(bing)顯示故障點(dian)至探(tan)頭(tou)的(de)(de)距(ju)離讀數(shu)(shu)(shu)。當(dang)再次(ci)沖(chong)擊(ji)放電(dian)時，重復上(shang)述過(guo)程，并(bing)刷(shua)新(xin)前一次(ci)的(de)(de)數(shu)(shu)(shu)據。聲(sheng)波信號經(jing)音頻放大(da)器(qi)(qi)放大(da)后(hou)可由耳機監聽，配合(he)數(shu)(shu)(shu)顯精確定點(dian)。

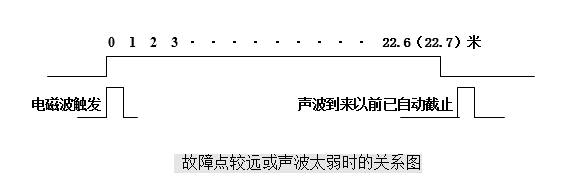

; ; 若探頭距離故(gu)障(zhang)點過遠(yuan)（大于22.6米(mi)）或由于聲(sheng)波信(xin)號太弱，則探頭接收不到聲(sheng)波形不成(cheng)記(ji)數中(zhong)斷，數顯(xian)距離顯(xian)示為22.6或22.7米(mi)。即(ji)到22.6米(mi)時，還沒有接收到聲(sheng)波就(jiu)自(zi)動截止記(ji)數，并顯(xian)示最大距離22.6或22.7米(mi)。

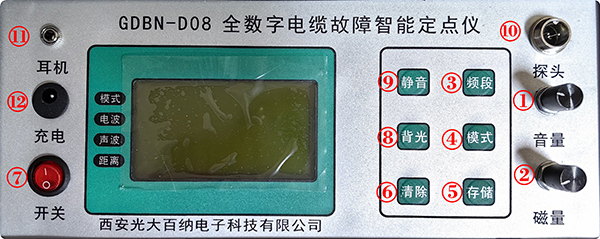

各鍵詳細功能如下：
①音量調節(jie)旋鈕：調節(jie)儀器接收電磁(ci)波信號(hao)放大倍數；
②磁量調節旋鈕：調節儀器(qi)接收聲波(bo)信號(hao)放大倍(bei)數；
③頻(pin)(pin)段鍵：用于頻(pin)(pin)段切(qie)換，儀器(qi)共設4個頻(pin)(pin)段，全(quan)頻(pin)(pin)段、高頻(pin)(pin)段、低(di)頻(pin)(pin)段、中頻(pin)(pin)段。
④模(mo)式(shi)(shi)鍵：用(yong)于模(mo)式(shi)(shi)切(qie)換，儀器共(gong)設2個(ge)模(mo)式(shi)(shi)，單(dan)點(dian)記錄(lu)模(mo)式(shi)(shi)記錄(lu)（記錄(lu)聲波信號和電磁波信號）、連續(xu)記錄(lu)模(mo)式(shi)(shi)（只記錄(lu)電磁波信號）；
⑤存儲鍵：用于(yu)存儲儀(yi)器測試到的電磁信號強度(du)和聲波信號強度(du)；
⑥清除(chu)鍵：可以清除(chu)儀器測試(shi)到的電磁信號強度和(he)聲(sheng)波信號強度的記錄；
⑦電源開關：開機或者關機；
⑧背光鍵(jian)：打開或者關閉背光功能；
⑨閉音(yin)(yin)鍵：打(da)開或者(zhe)關(guan)閉聲(sheng)音(yin)(yin)輸(shu)出(chu)；
⑩接(jie)探頭(tou)插孔：連(lian)接(jie)外部(bu)拾音(yin)探頭(tou)；
?耳機插孔：連接耳機。
?充電口： 設(she)備欠電時(shi)充電口
● 基本操作(zuo)
儀器操(cao)作前(qian)必須詳細閱(yue)讀操(cao)作手冊，了解儀器的部件、基本(ben)功能后方能進(jin)行(xing)，避免盲目操(cao)作損傷(shang)儀器，一般可(ke)按下列步驟進(jin)行(xing)：
1、連接耳機(ji)和拾音(yin)探頭
首先將(jiang)拾音(yin)探頭與(yu)機(ji)(ji)殼側面上信號輸入(ru)(ru)插座對(dui)位(wei)用連接線連接（四芯插頭座間有對(dui)位(wei)槽），并(bing)將(jiang)插頭旋(xuan)鈕旋(xuan)緊，再將(jiang)耳機(ji)(ji)插頭插入(ru)(ru)耳機(ji)(ji)插座。
2、打開(kai)儀(yi)器電源開(kai)關
按電(dian)源“開關”鍵接通電(dian)源。電(dian)源接通后儀(yi)器自檢進(jin)入待檢測狀態。顯示屏處于全頻段單點記錄模式。
3、頻段選擇(ze)
打開儀(yi)器電源開關后(hou)，儀(yi)器處于全(quan)頻(pin)(pin)(pin)段(duan)單點(dian)記錄模式(shi)，頻(pin)(pin)(pin)段(duan)選擇鍵(jian)可以來回切換4個頻(pin)(pin)(pin)段(duan)，選擇正(zheng)確的頻(pin)(pin)(pin)段(duan)能更好(hao)地濾除外界噪音的干擾，操作人(ren)員可以根(gen)據的外界噪音情況和自身(shen)喜好(hao)選擇頻(pin)(pin)(pin)段(duan)。
4、模式選擇
模式一“
”單點(dian)記錄(lu)模式，在這(zhe)種模式下，按一(yi)下存(cun)儲鍵(jian)可(ke)以記錄(lu)一(yi)個點(dian)的聲(sheng)波(bo)強度(du)(du)和電(dian)磁場強度(du)(du)，一(yi)屏可(ke)以存(cun)儲9個不(bu)同(tong)位置的聲(sheng)磁信號強度(du)(du)，可(ke)以對這(zhe)幾(ji)個點(dian)進行對比(bi)和分析。
模式二 “
”連(lian)續記(ji)錄(lu)模(mo)式，在(zai)這種(zhong)模(mo)式下，按一下存(cun)儲鍵(jian)開始記(ji)錄(lu)這點(dian)(dian)的電磁信(xin)號強度(du)，可以連(lian)續監測這點(dian)(dian)的電磁信(xin)號強度(du)的變化(hua)。
5、聲(sheng)波(bo)和電磁(ci)波(bo)放大倍數調節
聲波調(diao)節旋鈕(niu)是用來調(diao)節聲波放(fang)大(da)倍數(shu)的，如(ru)(ru)需(xu)要(yao)提(ti)高靈敏度，就順(shun)(shun)時鐘(zhong)(zhong)旋轉(zhuan)(zhuan)調(diao)節旋鈕(niu)，反(fan)之(zhi)(zhi)，則(ze)逆時鐘(zhong)(zhong)旋轉(zhuan)(zhuan)；電波調(diao)節旋鈕(niu)是用來調(diao)節電磁波放(fang)大(da)倍數(shu)的，如(ru)(ru)需(xu)要(yao)提(ti)高電磁波接(jie)收靈敏度，就順(shun)(shun)時鐘(zhong)(zhong)旋轉(zhuan)(zhuan)調(diao)節旋鈕(niu)，反(fan)之(zhi)(zhi)，則(ze)逆時鐘(zhong)(zhong)旋轉(zhuan)(zhuan)。
6、判別故障點
當探(tan)頭沿電纜(lan)移動時，顯示距離最(zui)小，聲(sheng)音最(zui)響時，探(tan)頭下方即為(wei)故障點。
7、電(dian)池存貯電(dian)量觀察及充電(dian)提示：
顯示屏的左上角有(you)電池電量顯示，光柱(zhu)越(yue)高(gao)，電量越(yue)足，若無(wu)光柱(zhu)，則代表需充電。
8、備用電(dian)池及更換(huan)
為用戶可能的緊迫需要(yao)，急用更換電(dian)(dian)池：在機箱底部有電(dian)(dian)池盒(he)蓋(gai)板，打開盒(he)蓋(gai)，裝入電(dian)(dian)池即可。
9、裝箱及使用儀(yi)器注意事項(xiang)
定點儀為精密儀器，操作(zuo)者應(ying)備加愛護，避(bi)免碰撞、淋濕(shi)、劃傷、拉斷接線(xian)等，應(ying)特別注(zhu)(zhu)意拾音(yin)器不(bu)(bu)能高(gao)處(chu)跌落，儀器表(biao)面(mian)不(bu)(bu)宜重壓、損傷液晶顯示屏和(he)按(an)鍵，專用外包裝箱設了定位襯墊，裝箱時必須各部件就(jiu)位放置，關箱時各部件理(li)順避(bi)免重壓。存(cun)放時注(zhu)(zhu)意清潔，無(wu)腐蝕和(he)避(bi)免過分(fen)潮(chao)濕(shi)高(gao)。
■ 測試技巧和注意事項(xiang)
定點時首先(xian)應確(que)定故(gu)障(zhang)點大致范圍(wei)（用(yong)主機測距）。然后在此范圍(wei)內精確(que)定點。
定(ding)點(dian)時可先(xian)每(mei)隔(ge)4－5米(mi)定(ding)一下點(dian)，當聽到(dao)有規律(lv)的(de)(de)“啪(pa)(pa)啪(pa)(pa)···”振動聲音（故障點(dian)放(fang)電(dian)聲應(ying)與所(suo)收(shou)電(dian)磁(ci)波(bo)(bo)同步(bu)(bu)，聽聲過(guo)程(cheng)中應(ying)參考所(suo)接收(shou)的(de)(de)電(dian)磁(ci)波(bo)(bo)），應(ying)放(fang)慢腳(jiao)步(bu)(bu)（隔(ge)1米(mi)）定(ding)點(dian)。
當聽不(bu)到有規(gui)律的(de)“啪(pa)啪(pa)…”振動聲（與球隙放電打(da)火聲同步），而距(ju)離顯示為(wei)22.6（22.7）米(mi)時，則表(biao)明故障(zhang)點距(ju)離探(tan)頭太(tai)遠（大(da)(da)于22.6米(mi)）或振動波太(tai)弱，此(ci)時應繼續(xu)往前(qian)尋找。將儀(yi)器的(de)最大(da)(da)顯示范圍(wei)定為(wei)22.6（22.7）米(mi)，是(shi)因為(wei)當范圍(wei)太(tai)大(da)(da)時，干擾進入的(de)頻(pin)率將增大(da)(da)，顯示的(de)錯誤數據(ju)也(ye)將增加，使測試人員往往產(chan)生誤判(pan)斷(duan)。另外地下(xia)聲波也(ye)不(bu)會傳播的(de)太(tai)遠，過大(da)(da)的(de)顯示范圍(wei)已沒有意義。
當拾音器(qi)放在故障(zhang)點上方時，定點儀顯示(shi)的同步距離(li)最(zui)小；所聽聲(sheng)音最(zui)大；電磁(ci)波信(xin)號(hao)最(zui)強(qiang)；聲(sheng)波記(ji)錄(lu)值(zhi)最(zui)大。

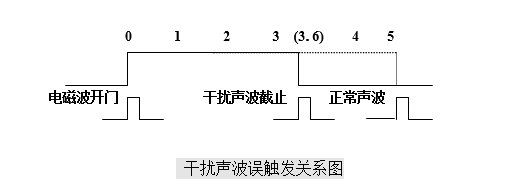

有時(shi)探頭放在同(tong)(tong)(tong)一點時(shi)，儀器(qi)顯(xian)數(shu)會(hui)不同(tong)(tong)(tong)，如(ru)一會(hui)顯(xian)5米，一會(hui)顯(xian)3.6米。其實這(zhe)是正常現象。因為當電(dian)磁波(bo)將門打(da)開后，在收(shou)到放電(dian)打(da)火(huo)聲波(bo)前(qian)也許會(hui)收(shou)到別(bie)的(de)聲波(bo)，儀器(qi)收(shou)到任(ren)何聲波(bo)都(dou)會(hui)使(shi)記數(shu)截止(zhi)。此時(shi)應(ying)在同(tong)(tong)(tong)一地點多測一會(hui)，多取一些數(shu)據，因為干(gan)擾(rao)聲波(bo)不會(hui)每(mei)次都(dou)同(tong)(tong)(tong)一時(shi)差(cha)進來，所(suo)以應(ying)取出(chu)現頻率最高的(de)數(shu)為正確數(shu)據。
當遇到連續(xu)的干擾聲時，儀器將會失去它的記數(shu)功能(neng)，一(yi)直顯示00.0米。此時應以(yi)聽聲音為主。
當遇到強磁(ci)場時（電磁(ci)波指示(shi)一直有），電磁(ci)波會(hui)誤觸發，記數也就不會(hui)準確。此時可調整電磁(ci)波的幅度。

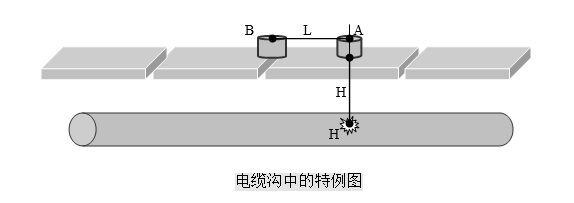

當遇(yu)到(dao)地(di)下情況(kuang)(kuang)復雜(za)時，如下圖所(suo)示。由(you)于(yu)厚地(di)板起到(dao)了阻音作用，聲波可能從(cong)夾(jia)縫中傳(chuan)播的更快(kuai)（或只能中夾(jia)縫中傳(chuan)出），此時A點顯(xian)示的距(ju)離比B點大（A點距(ju)離為2L+H，B點距(ju)離為L+H）。B點為所(suo)有點中顯(xian)示距(ju)離最小的。此種(zhong)情況(kuang)(kuang)多發生在電纜溝上測試時。
在聽聲音的過程中(zhong)，當(dang)聽到有規律(lv)的“啪啪···”振動信號時(shi)，應調(diao)整音量(liang)旋鈕使(shi)耳機音量(liang)逐漸(jian)減小(xiao)，以縮小(xiao)聽測(ce)范圍，最后集中(zhong)到一個最響點。
使用中應注(zhu)意保護探(tan)頭，將探(tan)頭扎入土地時(shi)，在垂直方向(xiang)上稍微(wei)用力即可(ke)，千萬(wan)不能(neng)用力撬或旋轉，以免損壞探(tan)頭。
不(bu)使用(yong)儀(yi)器(qi)時(shi)(shi)(shi)，應關(guan)閉(bi)電(dian)源以節省電(dian)池。當儀(yi)器(qi)出現(xian)聲音弱或靈敏度降(jiang)低等(deng)現(xian)象時(shi)(shi)(shi)，可能是電(dian)池不(bu)足造(zao)成的，此(ci)時(shi)(shi)(shi)應及(ji)時(shi)(shi)(shi)給電(dian)池充電(dian)。
注意事項
儀器(qi)在使用中如果(guo)發生故(gu)障，請及時與廠家聯(lian)系(xi)，千萬不要擅自拆卸(xie)檢修。由于用戶的(de)(de)擅自拆卸(xie)檢修原因(yin)造成(cheng)儀器(qi)的(de)(de)損壞，將失去保修的(de)(de)權利(li)。
本儀(yi)器保修期12個(ge)月。
