帶你了解電纜故障檢測儀的低壓脈沖和多次脈沖
時間: 2022-05-28 15:47
瀏覽(lan)次數(shu)：
在電纜故障檢測試驗實際工作過程中，電纜故障總體來說主要為高電阻故障和低電阻故障，脈沖法中的低壓脈沖法和沖閃法的解決低阻、高阻電纜故障中，精確度高，不受人工因素的影
隨著電纜故障檢測儀的技術不斷更新，從而使設備的電纜故障檢測儀的定位精準度也越來越高。目前電纜檢測儀設備常用的檢測技術有兩種，低壓脈沖法和多次脈沖法。那么電纜故障檢測儀的低壓脈沖和多次脈沖的區別有哪些？
在電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)檢(jian)(jian)測(ce)試驗實際工(gong)作過程中(zhong)，電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)總體來說主要為高電(dian)(dian)(dian)阻(zu)(zu)故(gu)障(zhang)和(he)低(di)電(dian)(dian)(dian)阻(zu)(zu)故(gu)障(zhang)，脈沖(chong)(chong)法(fa)(fa)中(zhong)的(de)(de)低(di)壓脈沖(chong)(chong)法(fa)(fa)和(he)沖(chong)(chong)閃(shan)法(fa)(fa)的(de)(de)解決低(di)阻(zu)(zu)、高阻(zu)(zu)電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)中(zhong)，精(jing)確度高，不受(shou)人工(gong)因素的(de)(de)影響。所以成為電(dian)(dian)(dian)力電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)檢(jian)(jian)測(ce)試驗的(de)(de)主要應用方(fang)法(fa)(fa)。電(dian)(dian)(dian)力電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)低(di)壓脈沖(chong)(chong)法(fa)(fa)工(gong)作原理為，在電(dian)(dian)(dian)纜(lan)(lan)測(ce)試端注入(ru)一低(di)壓脈沖(chong)(chong)波(bo)，脈沖(chong)(chong)波(bo)沿電(dian)(dian)(dian)纜(lan)(lan)傳播到(dao)故(gu)障(zhang)點產生反(fan)射再回(hui)送到(dao)電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)測(ce)試儀，一起記(ji)錄了發(fa)射脈沖(chong)(chong)波(bo)與反(fan)射脈沖(chong)(chong)波(bo)的(de)(de)時間間隔。已知脈沖(chong)(chong)波(bo)在電(dian)(dian)(dian)纜(lan)(lan)中(zhong)傳播速度,即可(ke)計算出電(dian)(dian)(dian)纜(lan)(lan)故(gu)障(zhang)點距離。

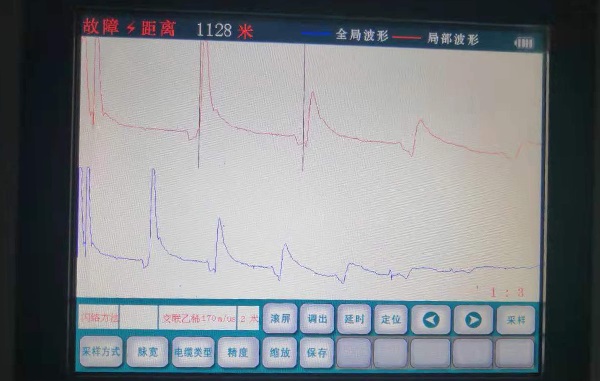

電纜故障檢測閃絡波形

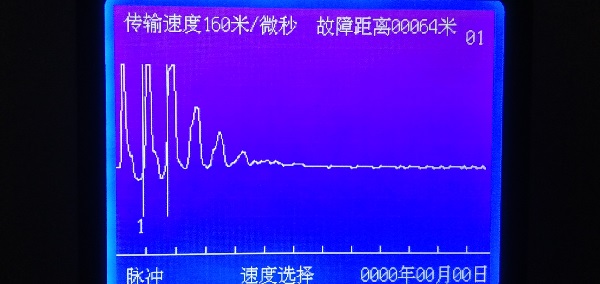

電纜故障檢測脈沖波形
而多次脈沖測試原理是低壓脈沖檢測技術的基礎上研發而成，除具備二次脈沖法電纜故障測試儀的全部優點外先進之處在于：現場測試獲得的故障波形使操作者有更多的選擇余地，不再為獲得一個理想二次脈沖波形而不斷在測試中調節測試脈沖的延遲時間,降低了對操作人員的技術和經驗要求。提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。
