電纜故障檢測各類高壓加壓設備接線方式
時(shi)間: 2022-06-26 09:51
瀏(liu)覽(lan)次數：
電纜故障檢測時使用組合接地線，分別接至儀器接地端口、放電棒、系統地、鎧裝（相---地故障接鎧裝或系統地、相---相故障接另一相），注意：必須使用專用組合接地線可靠連接，否

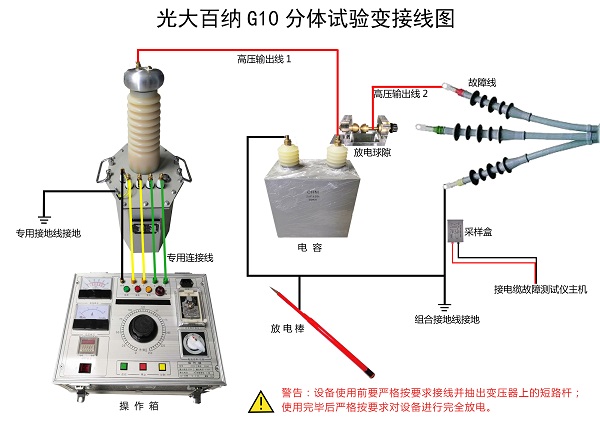

光大百納電纜(lan)故障(zhang)檢測設備系(xi)列接線指(zhi)示圖
注意事項：
1.按照接線(xian)圖(tu)接線(xian)，注意高壓線(xian)與地線(xian)間預留適距離，不要互搭(da)或交叉。
2.電纜末端做(zuo)好(hao)隔離并派專人看守。
3.二次核實接線（未接地(di)線嚴禁開(kai)機），調整放電球間隙（1mm/3kv）
4.接好電源(yuan)線將電源(yuan)插座(zuo)上的船型開關打開，液晶屏亮顯示接線圖(tu)3秒過后變成電子模(mo)擬(ni)表盤。
5.順(shun)時針(zhen)旋轉紅(hong)色急停(ting)(ting)旋鈕(niu)，預設(she)電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)顯示變成亮(liang)黃(huang)色，向(xiang)右(you)旋轉升(sheng)壓(ya)(ya)(ya)(ya)(ya)降壓(ya)(ya)(ya)(ya)(ya)旋鈕(niu)，預設(she)電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)以0.5kv步進，預設(she)到目標(biao)電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)后停(ting)(ting)止旋轉升(sheng)壓(ya)(ya)(ya)(ya)(ya)降壓(ya)(ya)(ya)(ya)(ya)旋鈕(niu)，升(sheng)壓(ya)(ya)(ya)(ya)(ya)燈亮(liang)電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)自動(dong)升(sheng)壓(ya)(ya)(ya)(ya)(ya)。
6.若模擬表盤指針指到預設(she)最大電(dian)壓(ya)，放電(dian)球間(jian)隙沒有放電(dian)，繼續向右旋(xuan)轉(zhuan)升壓(ya)降壓(ya)旋(xuan)鈕直(zhi)至放電(dian)球間(jian)隙放電(dian)。（使(shi)用(yong)2—3小(xiao)時停機半(ban)小(xiao)時用(yong)于儀器(qi)內(nei)部散(san)熱）
GDBN-G20高壓測試電源接線圖示
注意事項：
注意事項：
工作人員對測試現場設置隔離警戒線，閑雜人等不得靠近高壓設備；檢查設備器材及其配件，穿好防護裝備；檢查線路始端與末端處理情況（電纜末端也要設置警示標志如末端不在封閉的電房也要安排人員看守）；嚴格按產品說明要求接通設備，設備通電前要再次確認連線是否正確。

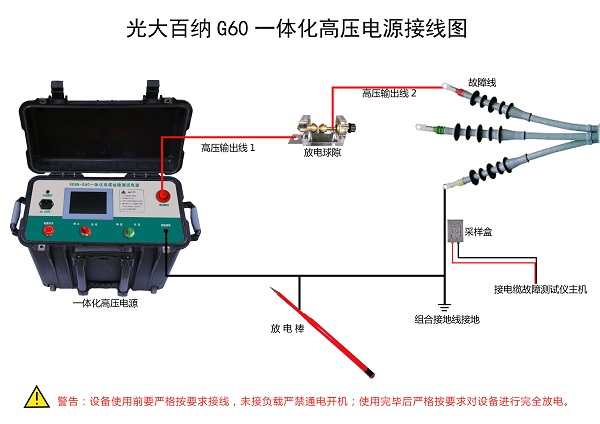

GDBN-G60一體化高壓(ya)測(ce)試電源接線圖示
此方(fang)式(shi)為沖擊閃絡(luo)法測距或者故(gu)障(zhang)精確定(ding)點(dian)時的(de)連線方(fang)式(shi)，具體(ti)如下：
1、首先，使(shi)用組合接(jie)地(di)(di)線(xian)，分別接(jie)至儀器接(jie)地(di)(di)端(duan)口、放電棒、系統(tong)地(di)(di)、鎧裝（相(xiang)---地(di)(di)故(gu)障接(jie)鎧裝或(huo)系統(tong)地(di)(di)、相(xiang)---相(xiang)故(gu)障接(jie)另一相(xiang)），注(zhu)意：必須使(shi)用專用組合接(jie)地(di)(di)線(xian)可靠連接(jie)，否(fou)則影響設備穩定性能，組合接(jie)地(di)(di)線(xian)不允(yun)許有懸空；
2、接著連(lian)接高壓(ya)線(xian)纜，從設備高壓(ya)端口至球隙連(lian)接故障(zhang)電纜；
3、最后仔細檢(jian)查連線是否有誤(wu)，檢(jian)查無(wu)誤(wu)后插上電源(yuan)線。

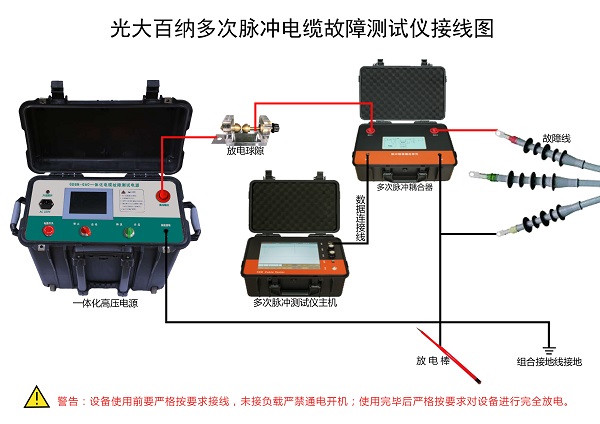

; 光大百納多次脈(mo)沖電纜(lan)故障測試儀接線圖
注意事項(xiang)：
由于儀(yi)器在(zai)(zai)沖擊閃絡狀態工(gong)作(zuo)時(shi)，電纜地(di)線(xian)(xian)到高(gao)壓(ya)設備(bei)間的連接地(di)線(xian)(xian)上將(jiang)產(chan)生數(shu)千伏的瞬時(shi)高(gao)壓(ya)，一定要(yao)將(jiang)儀(yi)器地(di)線(xian)(xian)直接接到系統地(di)上而不能(neng)接在(zai)(zai)別處。否(fou)則在(zai)(zai)進行沖擊高(gao)壓(ya)時(shi)有可能(neng)造(zao)成儀(yi)器死機，甚至損壞儀(yi)器。
停機注意事項：
測距或者定點結束后(hou)停機，操作“啟(qi)動/停止旋(xuan)鈕”至停止，接著(zhu)必須使(shi)用放電棒泄放球隙（機器內電容）及電纜上的殘(can)存電量(liang)，最后(hou)關機。
拆(chai)線時注意事項：
確保電容和(he)電纜上不再有殘存電量后(hou)進行(xing)拆線！
依(yi)次(ci)拆(chai)除電源(yuan)線、高壓線，最后拆(chai)除組合(he)接地線。
