GDBN-L012電纜路徑儀使用說明書
時間: 2022-05-31 16:50
瀏覽次數：
本路徑信號源配合路徑探測接收機能可靠地探測各類電纜的走向以及埋設深度
一、L012電纜路(lu)徑儀功能：
本路徑信號源配合路徑探測(ce)接收機能(neng)可靠地探測(ce)各類電纜的走向以及埋設深度。
二(er)、L012電纜路徑(jing)儀特點(dian)：
由于采用(yong)斷續的(de)(de)幅度(du)調制15KHz正(zheng)弦(xian)信(xin)號(hao)。在探(tan)測埋(mai)地(di)電(dian)纜的(de)(de)路徑走向(xiang)及(ji)埋(mai)設深(shen)度(du)時，可(ke)有效地(di)抑制工頻(pin)(pin)干(gan)擾及(ji)電(dian)視機行頻(pin)(pin)（15625Hz）的(de)(de)同頻(pin)(pin)干(gan)擾。大(da)大(da)提高(gao)了現場探(tan)測效率。由于采用(yong)幅度(du)調制技術，本(ben)信(xin)號(hao)源不(bu)僅適(shi)用(yong)于傳統的(de)(de)差拍式接收(shou)(shou)機也適(shi)用(yong)于直放(fang)式倍壓檢波路徑接收(shou)(shou)機。本(ben)信(xin)號(hao)源的(de)(de)大(da)功率輸出信(xin)號(hao)可(ke)以使所探(tan)測的(de)(de)路徑距離達(da)10Km以上(shang)，完全滿足國(guo)內(nei)大(da)多數企業的(de)(de)各類超長度(du)敷設的(de)(de)電(dian)纜。
三、L012電纜路(lu)徑儀技術指標：
1、輸出功(gong)率： Pomax ≥100W
2、工作頻率： 15Khz
3、工(gong)作(zuo)方(fang)式： 斷(duan)續
4、輸出(chu)阻抗： Zo=Zc (電纜特(te)性(xing)阻率(lv))
5、工作電源： AC 220V ±10％
6、環境條件： 溫度-20 — +50攝(she)氏度，濕度小(xiao)于95%

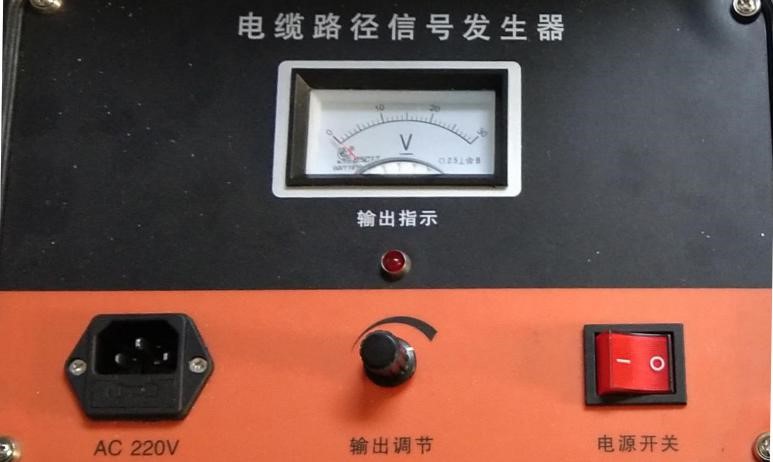

四、路徑信號發生(sheng)器面板示意圖：
1、表頭：用于指示輸(shu)出功率大小。
2、輸出：15Khz信號輸出端，連接電(dian)纜(lan)地線或芯(xin)線。
3、輸出(chu)(chu)（阻(zu)抗(kang)）調(diao)節(jie)：用(yong)于調(diao)節(jie)儀(yi)器與所接電纜阻(zu)抗(kang)匹配，使輸出(chu)(chu)功(gong)率最大。
4、電源(yuan)插(cha)座：AC220V交流供電。
5、電(dian)源開關(guan)：打開開關(guan)，指示燈亮！電(dian)源連接正常。
電纜路徑儀配套附件

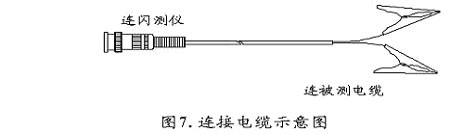

路(lu)徑儀(yi)配套信(xin)(xin)號(hao)輸出(chu)連接(jie)線(xian)一(yi)條。使用時，一(yi)般紅(hong)色鱷魚(yu)夾(jia)接(jie)電纜鎧裝，此時電纜兩頭(tou)須斷開地(di)線(xian)），黑色鱷魚(yu)夾(jia)接(jie)系(xi)統地(di)線(xian)。信(xin)(xin)號(hao)線(xian)頭(tou)插在面板(ban)輸出(chu)座上(shang)。輸出(chu)連接(jie)電纜如圖7所示。
五．使用方法步驟：

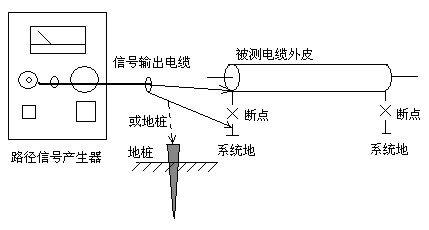

L012電纜路徑儀(yi)連線如圖所(suo)示：
注：鑒于本(ben)儀器特(te)點，一定要將被(bei)(bei)測電(dian)纜(lan)始端(duan)(duan)頭的(de)接(jie)地線(xian)與系統地斷開。信號發生器的(de)輸出(chu)電(dian)纜(lan)中的(de)紅夾子接(jie)在(zai)被(bei)(bei)測電(dian)纜(lan)的(de)始端(duan)(duan)頭地線(xian)上(shang)(shang)或接(jie)在(zai)被(bei)(bei)測電(dian)纜(lan)的(de)芯線(xian)上(shang)(shang)。輸出(chu)電(dian)纜(lan)的(de)黑夾子接(jie)在(zai)系統地上(shang)(shang)或接(jie)在(zai)接(jie)地良好的(de)地樁(zhuang)上(shang)(shang)。
1、使用方法：
首先將被測電纜(lan)始端的(de)接地(di)(di)線(xian)與系統地(di)(di)斷(duan)開(kai)（終(zhong)端頭(tou)(tou)的(de)接地(di)(di)線(xian)懸空）。將信號發生器輸出線(xian)的(de)紅(hong)夾(jia)(jia)(jia)子(zi)夾(jia)(jia)(jia)住被測電纜(lan)的(de)始端頭(tou)(tou)地(di)(di)線(xian)或(huo)任(ren)一(yi)芯線(xian)（接芯線(xian)時，終(zhong)端的(de)芯線(xian)不可接系統地(di)(di)），黑(hei)夾(jia)(jia)(jia)子(zi)夾(jia)(jia)(jia)在系統地(di)(di)上(shang)（或(huo)夾(jia)(jia)(jia)在打(da)入土地(di)(di)的(de)地(di)(di)樁上(shang)）。
檢查接(jie)(jie)線無(wu)誤后(hou)開機(ji)，調節“阻(zu)抗調節”電(dian)(dian)(dian)位器，使表(biao)頭指針不(bu)超過滿度的(de)(de)三分之二。接(jie)(jie)收(shou)(shou)機(ji)置“路(lu)徑(jing)”檔。接(jie)(jie)通電(dian)(dian)(dian)源后(hou)，調節“音量”電(dian)(dian)(dian)位器。當(dang)接(jie)(jie)收(shou)(shou)機(ji)靠近輸(shu)出電(dian)(dian)(dian)纜(lan)的(de)(de)紅夾子(zi)時，耳機(ji)中(zhong)應聽到“嘟、嘟”的(de)(de)斷續(xu)音頻(pin)振蕩(dang)聲，此時即可攜帶(dai)接(jie)(jie)收(shou)(shou)機(ji)到電(dian)(dian)(dian)纜(lan)敷設現場尋測(ce)電(dian)(dian)(dian)纜(lan)的(de)(de)埋設路(lu)徑(jing)及埋設深度（原理(li)及尋測(ce)方法見附件一）
2、路徑尋測完畢，應及(ji)時(shi)關掉信(xin)號發生器及(ji)接收機電源(yuan)。
六、注意事(shi)項：
每次使用時(shi)，應先(xian)接(jie)被測電纜，后開電源。平時(shi)檢(jian)查儀器(qi)，輸出電纜最好(hao)接(jie)一(yi)個10歐姆/10瓦的(de)假負(fu)載。如(ru)儀器(qi)發生故障，不要輕(qing)率拆卸，應請(qing)專業技人員維(wei)修或送(song)廠家維(wei)修。
七、電纜路徑查找(zhao)方法(fa)：
(一(yi))電纜路(lu)徑探測(ce)原理簡介

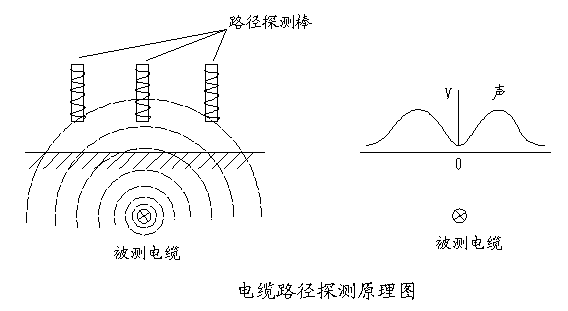

電纜(lan)(lan)故(gu)障探(tan)測(ce)儀(yi)尋(xun)(xun)測(ce)電纜(lan)(lan)路(lu)徑原理(li)為：給被測(ce)試電纜(lan)(lan)加一電磁波信(xin)號(hao)(hao)，通過定點儀(yi)磁信(xin)號(hao)(hao)接收通道(dao)接收路(lu)徑信(xin)號(hao)(hao)尋(xun)(xun)測(ce)電纜(lan)(lan)路(lu)徑。根據(ju)電纜(lan)(lan)正上(shang)方地面接收電磁信(xin)號(hao)(hao)最小(xiao)的特點，可(ke)以準確地找到(dao)電纜(lan)(lan)埋(mai)設位(wei)置(zhi)。路(lu)徑探(tan)測(ce)原理(li)如圖8所示：
(二)用路徑儀探測(ce)路徑方法
用路徑儀探測路徑時，操作(zuo)方法如下：
①用輸出連(lian)接線(xian)(xian)夾(jia)被測電纜 （紅夾(jia)子夾(jia)電纜地線(xian)(xian)或芯(xin)線(xian)(xian)，黑夾(jia)夾(jia)系(xi)統地。）。
②接(jie)好電源，調整幅度輸出旋鈕至2／3位置(zhi)，然(ran)后開機(ji)。
③將定(ding)(ding)(ding)點儀按(an)鍵按(an)到路徑(jing)(jing)擋，即定(ding)(ding)(ding)點/路徑(jing)(jing)按(an)鍵按(an)下，定(ding)(ding)(ding)點儀探棒垂直(zhi)于地面(mian)，在電纜始端周(zhou)圍尋找路徑(jing)(jing)信號兩個最大點中間的最小點，兩者(zhe)最小時(shi)連成(cheng)的線即為電纜埋(mai)設(she)路徑(jing)(jing)。
(三)用路徑儀探測電纜(lan)埋深方(fang)法(fa)：
當測試到電(dian)纜的(de)(de)(de)(de)路徑時(shi)，將探棒(bang)(bang)頭垂(chui)直緊貼地面上(shang)的(de)(de)(de)(de)聲音最(zui)小點(dian)使探棒(bang)(bang)沿(yan)電(dian)纜路徑傾斜(xie)45度(du)（此時(shi)聲音變大(da)），然(ran)后再(zai)沿(yan)電(dian)纜路徑垂(chui)直方(fang)向平行移(yi)動探棒(bang)(bang)，同時(shi)用耳機監聽(ting)聲音，當再(zai)次聽(ting)到最(zui)小的(de)(de)(de)(de)聲音時(shi)，探棒(bang)(bang)在地面上(shang)移(yi)動的(de)(de)(de)(de)距離(li)即為(wei)電(dian)纜的(de)(de)(de)(de)埋設深(shen)度(du)。
