電纜故障測試儀的測距方法（二）
時(shi)間(jian): 2022-12-07 09:37
瀏覽次(ci)數：
對低壓脈沖反射波形的理解 (1)開路故障波形 1)開路故障的反射脈沖與發射脈沖極性相同，如圖 2 所示。 圖2電纜故障測試儀低壓脈沖開路波形 a)電纜 b)波形 2)當電纜近距離開路或儀器選
對低壓脈沖反射波形的理解(jie)
(1)開路故障(zhang)波形
1)開路故障的(de)反射(she)(she)脈(mo)沖(chong)與發射(she)(she)脈(mo)沖(chong)極性相同，如圖 2 所示。

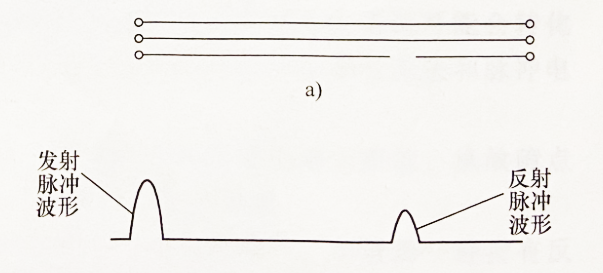

圖(tu)2 電(dian)纜故障(zhang)測試儀(yi)低壓脈(mo)沖開路波形
a)電纜 b)波(bo)形
2)當電纜近距離開路或儀(yi)器(qi)選(xuan)擇的測量(liang)范圍為幾倍的開路故障距離時，儀(yi)器(qi)就(jiu)會顯示多次反射(she)(she)波(bo)形(xing)，每個反射(she)(she)脈沖(chong)波(bo)形(xing)的極性都和發(fa)射(she)(she)脈沖(chong)相同，如圖3 所示。

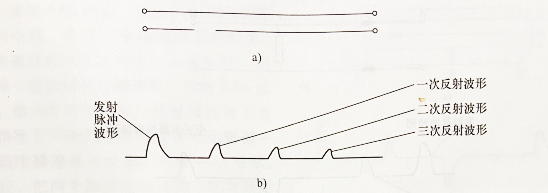

圖3 電纜故障測試儀低壓脈沖開(kai)路(lu)波形(xing)的多次(ci)反(fan)射
a)電纜 b)波形
(2)短(duan)路或低阻故障波形
1)短路和(he)低阻故障的反射(she)脈沖(chong)與發射(she)脈沖(chong)極性相反，如(ru)圖4 所示。

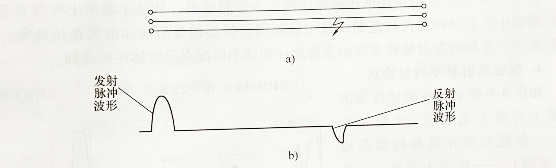

圖4 電纜故障測試儀低壓脈沖短路或低阻波形
a)電纜 b)波形
2)當電(dian)纜發生近距(ju)離短(duan)路(lu)或低(di)阻故(gu)障時(shi)，或者儀(yi)器選擇的(de)測量范圍為(wei)幾(ji)倍的(de)短(duan)路(lu)或低(di)阻故(gu)障距(ju)離時(shi)，儀(yi)器就會顯示多次(ci)反射波形。其中(zhong)第一(yi)、三(san)等奇數次(ci)反射脈(mo)沖(chong)(chong)的(de)極(ji)性(xing)與發射脈(mo)沖(chong)(chong)相反，而二、四等偶(ou)數次(ci)反射脈(mo)沖(chong)(chong)的(de)極(ji)性(xing)則(ze)與發射脈(mo)沖(chong)(chong)相同，如圖(tu)5所示。
圖5 電纜故障測試儀低壓脈沖短路或低阻波形的多次反射
a)電纜 b)波形

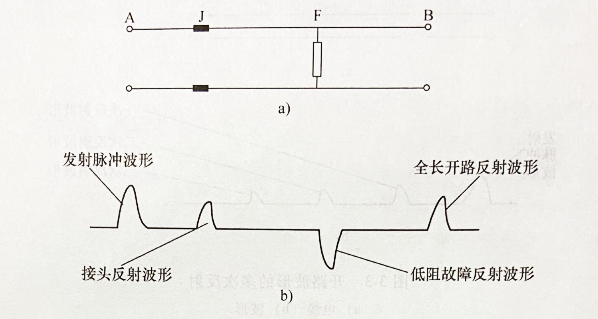

圖6 電纜故障測試儀典型的低壓脈沖反射波形
a)電纜結構(b)波形
a)電纜 b)波形
(3)典型的低壓脈沖反射(she)波(bo)形
1)圖6所示的是低壓脈沖法測得的理論上典型的故障波形。這里需要注意的是當電(dian)纜(lan)發(fa)生低阻故障(zhang)時，如果選擇的范圍大于全長，一般存在全長開路波形(xing);如果電(dian)纜(lan)發(fa)生了開路故障(zhang)，全長開路波形(xing)就不存在了。
圖6 電纜故障測試儀典型的低壓脈沖反射波形
a)電纜結構(b)波形
