電纜故障測試儀低壓脈沖波形比較測量法
時間: 2022-12-13 18:24
瀏覽次數：
電纜故障測試儀在實際測量時，電纜線路結構可能比較復雜，存在著接頭點、分支點或低阻故障點等，特別是低阻故障點的電阻相對較大時，反射波形相對比較平滑
電纜故障測試儀低壓脈沖波形比較測量法
電纜故障測試儀在實際測量時，電纜線路結構可能比較復雜，存在著接頭點、分支點或低阻故障點等，特別是低阻故障點的電阻相對較大時，反射波形相對比較平滑，其大小可能還不如接頭反射，更使得脈沖反射波形不太容易理解，波形起始點不好標定，對于這種情況可以用低壓脈沖比較測量法測試。
波形比較法測量單項對地故障電纜

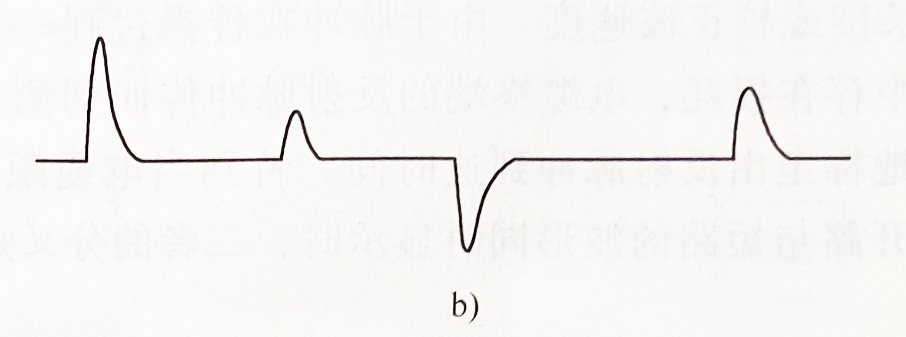

故障電纜的測量波形
導體比較良好的測試波形

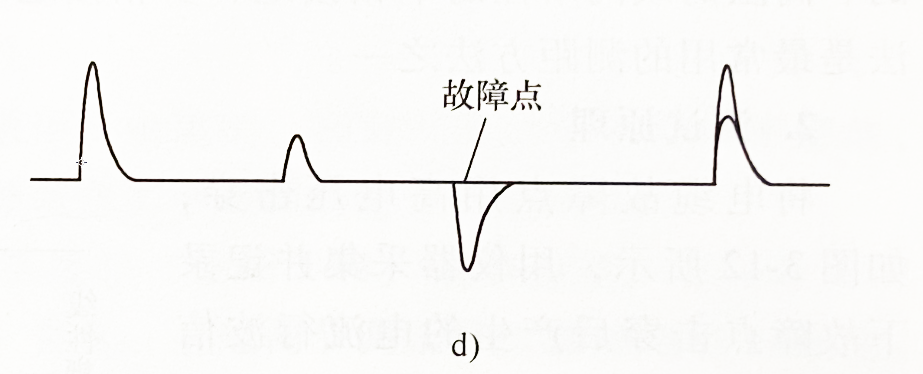

良好與故障導體測量波形相比較的波形
如圖 a 所示，這是一條帶中間接頭的電纜，發生了單相低阻接地故障。首先通過故障線芯對地(金屬護層)測量得一低壓脈沖反射波形，如圖 b 所示，然后在測量范圍與波形增益都不變的情況下，再用良好的線芯對地測得一個低壓脈沖反射波形，如圖c所示；然后，把兩個波形進行比較，在比較后的波形上會出現了一個明顯的差異點，這是由于故障點反射脈沖所造成的，如圖d 所示，該點所代表的距離即是故障點位置。
現代微機化電纜故障測試儀低壓脈沖反射儀具有波形記憶功能，即以數字的形式把波形保存起來，同時，可以把最新測量波形與記憶波形同時顯示。利用這一特點，操作人員可以通過比較電纜良好線芯與故障線芯脈沖反射波形的差異，來尋找故障點，避免了理解復雜脈沖反射波形的困難，故障點容易識別，靈敏度高。在實際中，電力電纜三相均有故障的可能性很小，絕大部分情況下有良好的線芯存在，可方便地利用波形比較法來測量故障點的距離。

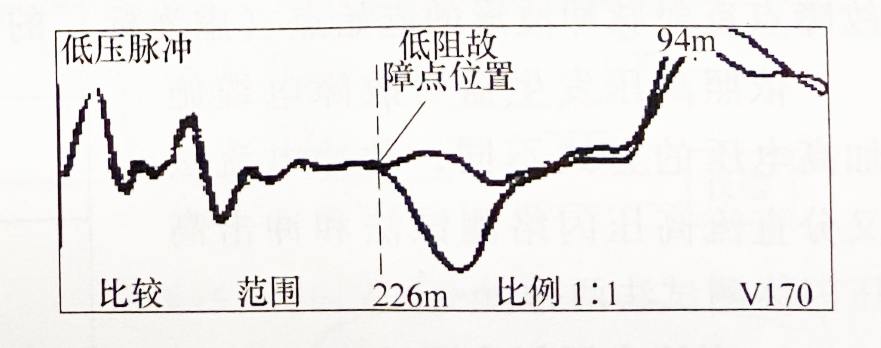

圖2 所示是用低壓脈沖比較法實際測量的低阻故障波形，虛光標所在的兩個波形分叉的位置，就是低阻故障點位置，距離為 94m。
電纜故障測試儀低壓脈沖比較法實測低阻故障波形
