GDBN-DQ016電纜(lan)故障(zhang)高壓電橋操作(zuo)說(shuo)明(ming)
1、測量鉗的正確使用(yong)
在(zai)預定位故障點時，測量鉗的紅黑(hei)夾子分別(bie)接至(zhi)比例電(dian)位器及(ji)檢(jian)流計，相(xiang)當(dang)于電(dian)橋的兩個橋臂，顯然(ran)不能直(zhi)接短(duan)路，鋁芯(xin)表面有氧化層，應砂(sha)光(guang)處理。
2、使(shi)用(yong)該設備(bei)完成耐(nai)壓試驗(yan)
可以用于耐壓(ya)試驗，與(yu)一般耐壓(ya)設(she)備不同，它(ta)不能過流(liu)跳閘，應觀察電(dian)(dian)壓(ya)及電(dian)(dian)流(liu)表的讀數判斷絕(jue)緣狀況。接線(xian)應注意：兩個(ge)測(ce)量(liang)鉗同時(shi)輸出(chu)高壓(ya)，應同時(shi)接至(zhi)電(dian)(dian)纜(lan)線(xian)芯(xin)，金屬屏蔽或(huo)其它(ta)線(xian)芯(xin)接儀器地。
3、如(ru)何使電流穩定
電(dian)(dian)橋在穩(wen)定(ding)電(dian)(dian)流(liu)下才(cai)能(neng)平衡(heng)。升(sheng)壓前，靈敏度(du)檔應位于(yu)(yu)“關”位置，短(duan)路電(dian)(dian)橋，防止沖擊電(dian)(dian)流(liu)損壞檢流(liu)計放(fang)大板。開始升(sheng)壓時(shi)，高(gao)阻擊穿(chuan)點往往有(you)爬電(dian)(dian)，使電(dian)(dian)流(liu)波動(dong)，保持最大電(dian)(dian)流(liu)幾分鐘(zhong)，電(dian)(dian)流(liu)將趨于(yu)(yu)穩(wen)定(ding)。某些閃絡型故(gu)障(zhang)，需要更長(chang)時(shi)間，故(gu)障(zhang)點經頻(pin)頻(pin)放(fang)電(dian)(dian)，形(xing)成電(dian)(dian)弧(hu)后，電(dian)(dian)流(liu)達到穩(wen)定(ding)。使用脈沖源和定(ding)位電(dian)(dian)橋同(tong)時(shi)加壓，可提高(gao)燒(shao)穿(chuan)功(gong)率，縮短(duan)電(dian)(dian)流(liu)穩(wen)定(ding)時(shi)間。
4、電橋的靈敏度選擇
充(chong)分(fen)理解影響靈敏度的因素(su)對測試(shi)有幫助(zhu)：
（1）通過電(dian)橋的電(dian)流越(yue)大，靈敏(min)度越(yue)高。
（2）電(dian)(dian)(dian)纜(lan)導體電(dian)(dian)(dian)阻越大(da)(da)，電(dian)(dian)(dian)橋(qiao)獲得的(de)靈敏(min)度越高(gao)，即細而長的(de)電(dian)(dian)(dian)纜(lan)靈敏(min)度較高(gao)，粗而短的(de)電(dian)(dian)(dian)纜(lan)靈敏(min)度較低(di)。對于截面(mian)大(da)(da)，長度短的(de)電(dian)(dian)(dian)纜(lan)，應盡(jin)可能增大(da)(da)電(dian)(dian)(dian)流，選用(yong)較高(gao)的(de)靈 敏(min)度檔位。
（3）對于(yu)相(xiang)間(jian)擊(ji)穿的定位，選擇截(jie)面較(jiao)小的線芯(xin)為橋(qiao)臂，靈敏度較(jiao)高。
5、輔助線芯(xin)截面不同時的換(huan)算(suan)
可以采用(yong)不(bu)同截面(mian)的(de)線芯作(zuo)為(wei)(wei)輔(fu)助(zhu)電(dian)纜，計(ji)算時，應將(jiang)輔(fu)助(zhu)電(dian)纜折算至(zhi)故障(zhang)電(dian)纜的(de)長度。如(ru)故障(zhang)截面(mian)為(wei)(wei)Sx，輔(fu)助(zhu)電(dian)纜為(wei)(wei)S，則上述公式變為(wei)(wei)：
X = P1‰×（1+Sx/S）×L
可以直(zhi)觀理解為：輔助(zhu)電纜(lan)愈細，電阻愈大，相當于更(geng)長的故障電纜(lan)。
6、成盤電纜的定位
DQ016高壓電橋故障測(ce)試儀為敷設現(xian)場定位而設計(ji)，當(dang)然也可以(yi)用(yong)于(yu)出廠試驗(yan)中的(de)(de)缺(que)陷點定位。區別是測(ce)量鉗夾在電纜的(de)(de)兩端(duan)，不(bu)(bu)必使用(yong)低(di)阻短路線，沒有輔助電纜參與平衡，計(ji)算公式不(bu)(bu)能有“2”，如(ru)下(xia)：
X = L× P1‰
7、銅帶，鋼帶能作為橋臂(bei)嗎(ma)？
電橋定位(wei)的(de)精度有賴于導體電阻均(jun)勻，電纜廠不一定焊接(jie)(jie)銅帶(dai)(dai)、鋼帶(dai)(dai)搭接(jie)(jie)頭。銅帶(dai)(dai)接(jie)(jie)觸電阻小(xiao)，對定位(wei)精度影響很小(xiao)。鋼帶(dai)(dai)應小(xiao)心(xin)，可能會引入(ru)較大誤差，應該心(xin)中有數，盡量(liang)避(bi)免利用鋼帶(dai)(dai)定位(wei)。
8、架空電纜的定位
架空電纜通(tong)常為單芯，僅有絕緣層，浸(jin)水(shui)耐壓試(shi)驗發現的缺陷(xian)點(dian)同樣可以(yi)定位，與其它成盤電纜唯一不同在(zai)于，接(jie)地(di)極為水(shui)。可將(jiang)儀(yi)器地(di)接(jie)至水(shui)池的接(jie)地(di)點(dian)，或(huo)用銅帶(dai)放(fang)在(zai)水(shui)中，作(zuo)為接(jie)地(di)極。
9、多(duo)點(dian)缺(que)陷點(dian)定位(wei)
這里有(you)必要區分缺陷點(dian)(dian)(dian)是低(di)阻(zu)點(dian)(dian)(dian)還是擊(ji)穿(chuan)(chuan)點(dian)(dian)(dian)。理論上，定位(wei)比例(li)指向多個漏電(dian)(dian)(dian)(dian)流(liu)構成的(de)重心(xin)，因(yin)此電(dian)(dian)(dian)(dian)橋法(fa)不能定位(wei)多個故障(zhang)點(dian)(dian)(dian)。運行電(dian)(dian)(dian)(dian)纜上，故障(zhang)過(guo)電(dian)(dian)(dian)(dian)壓(ya)浪涌偶爾能造成電(dian)(dian)(dian)(dian)纜多處弱(ruo)(ruo)點(dian)(dian)(dian)依次擊(ji)穿(chuan)(chuan)，導致多點(dian)(dian)(dian)擊(ji)穿(chuan)(chuan)。但(dan)多個擊(ji)穿(chuan)(chuan)點(dian)(dian)(dian)情況(kuang)很(hen)難一致，隨著直流(liu)電(dian)(dian)(dian)(dian)壓(ya)上升(sheng)，最(zui)弱(ruo)(ruo)的(de)點(dian)(dian)(dian)先擊(ji)穿(chuan)(chuan)，流(liu)過(guo)絕(jue)大多數(shu)電(dian)(dian)(dian)(dian)流(liu)，根據比例(li)計(ji)算的(de)位(wei)置十分靠近該點(dian)(dian)(dian)。剔除該點(dian)(dian)(dian)，再找(zhao)下一點(dian)(dian)(dian)。實際中碰(peng)到(dao)兩個以上點(dian)(dian)(dian)同時流(liu)過(guo)較大電(dian)(dian)(dian)(dian)流(liu)的(de)機會很(hen)少，可以說，碰(peng)到(dao)多點(dian)(dian)(dian)擊(ji)穿(chuan)(chuan)導致定位(wei)不準的(de)幾(ji)率，比中大獎更小(xiao)，因(yin)此，不必擔心(xin)電(dian)(dian)(dian)(dian)橋難以定位(wei)多點(dian)(dian)(dian)擊(ji)穿(chuan)(chuan)。沒有(you)擊(ji)穿(chuan)(chuan)的(de)低(di)阻(zu)點(dian)(dian)(dian)，隨電(dian)(dian)(dian)(dian)壓(ya)升(sheng)高(gao)，大部分轉化為擊(ji)穿(chuan)(chuan)點(dian)(dian)(dian)。特殊的(de)低(di)阻(zu)點(dian)(dian)(dian)，如成批(pi)材料絕(jue)緣不良，定位(wei)比例(li)總是在50％左右，值得警惕。
10、相間擊穿(chuan)定位
與(yu)(yu)前文例子的區(qu)別僅僅為(wei)，電流(liu)應通過另(ling)(ling)一(yi)線芯流(liu)回電橋，因此，相間(jian)擊穿(chuan)的另(ling)(ling)一(yi)線芯應接(jie)至電橋地。實際中可能是：相間(jian)擊穿(chuan)及相與(yu)(yu)屏(ping)蔽(bi)擊穿(chuan)共存，不妨將(jiang)其它(ta)線芯及屏(ping)蔽(bi)都接(jie)地，結果大多為(wei)：相間(jian)擊穿(chuan)及相與(yu)(yu)屏(ping)蔽(bi)擊穿(chuan)是同(tong)一(yi)點。
11、無(wu)良好絕(jue)緣輔助線(xian)芯的處理
如第10條中類似(si)，可能(neng)所有相(xiang)間及(ji)屏蔽都(dou)擊穿了，找不(bu)到輔助電(dian)(dian)纜相(xiang)。方法是：用萬用表(biao)挑一相(xiang)絕緣電(dian)(dian)阻較大的(de)為(wei)輔助電(dian)(dian)纜，道理與多點擊穿類似(si)，不(bu)難想通。如都(dou)燒成一體(ti)，為(wei)金屬性短路，只(zhi)能(neng)利用平行(xing)敷設的(de)其它電(dian)(dian)纜了，還不(bu)行(xing)，只(zhi)能(neng)放(fang)臨時(shi)輔助電(dian)(dian)纜。
12、單(dan)芯(xin)電纜絕緣(yuan)缺陷點(dian)定位

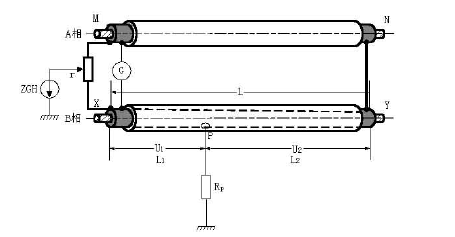

單芯電纜通常為35kV及以上的高壓電纜，定位接線如下圖1。
圖1 單芯電纜接線示意圖
與多芯電纜最大(da)的不同(tong)是，外界干擾影響電橋平衡(heng)的可能性加大(da)，短接M、X及(ji)N、Y點的金(jin)屬護套很有效，參(can)考第14條。高(gao)壓(ya)電纜間(jian)距較大(da)，應選(xuan)配較長(chang)專用短接線。
13、高壓電纜護套缺陷點(dian)定位(wei)

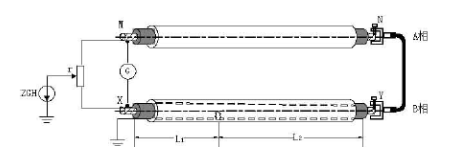

圖2 護層電纜故(gu)障接線示(shi)意圖
高壓電橋測試是定位電纜護(hu)套缺陷點(dian)最(zui)有效的(de)方(fang)法，接線如(ru)圖7。詳(xiang)細內(nei)容(rong)請參考本(ben)公司的(de)相關資料。
14、干擾類(lei)型及(ji)排除方法(fa)
對大(da)截面(mian)(mian)電(dian)(dian)(dian)(dian)纜(lan)精(jing)確定(ding)(ding)位，需要高靈敏度的(de)檢流(liu)計，本(ben)儀(yi)器消(xiao)除了(le)高壓源(yuan)對電(dian)(dian)(dian)(dian)橋檢流(liu)計的(de)干(gan)擾(rao)(rao)，大(da)大(da)衰減(jian)了(le)外(wai)界干(gan)擾(rao)(rao)訊(xun)信號。但(dan)仍可能有(you)(you)一些干(gan)擾(rao)(rao)影響(xiang)電(dian)(dian)(dian)(dian)橋平衡(heng)。單芯(xin)電(dian)(dian)(dian)(dian)纜(lan)定(ding)(ding)位的(de)工(gong)頻干(gan)擾(rao)(rao)。故(gu)障電(dian)(dian)(dian)(dian)纜(lan)附(fu)近，通常有(you)(you)其它線(xian)(xian)路(lu)在(zai)運行，流(liu)過工(gong)頻大(da)電(dian)(dian)(dian)(dian)流(liu)。故(gu)障電(dian)(dian)(dian)(dian)纜(lan)芯(xin)與輔(fu)助(zhu)電(dian)(dian)(dian)(dian)纜(lan)包(bao)含(han)的(de)面(mian)(mian)積愈大(da)，磁場感應干(gan)擾(rao)(rao)也愈大(da)。多芯(xin)電(dian)(dian)(dian)(dian)纜(lan)由于包(bao)含(han)的(de)面(mian)(mian)積小(xiao)，加上金屬護層的(de)屏蔽作用(yong)，不影響(xiang)平衡(heng)。但(dan)是定(ding)(ding)位高壓電(dian)(dian)(dian)(dian)纜(lan)，可能干(gan)擾(rao)(rao)太大(da)，無(wu)法(fa)平衡(heng)。以高壓電(dian)(dian)(dian)(dian)纜(lan)護套(tao)缺陷點(dian)定(ding)(ding)位為(wei)例，改(gai)善方法(fa)為(wei)：將(jiang)故(gu)障相(xiang)(xiang)及輔(fu)助(zhu)相(xiang)(xiang)的(de)線(xian)(xian)芯(xin)兩(liang)端接地，或(huo)在(zai)兩(liang)端將(jiang)線(xian)(xian)芯(xin)彼此短(duan)接，形成反相(xiang)(xiang)磁場，效(xiao)果明顯。
15、斷芯電纜定位(wei)
不(bu)能定(ding)位(wei)斷(duan)(duan)(duan)芯(xin)(xin)故障(zhang)是高壓電(dian)(dian)(dian)(dian)橋(qiao)(qiao)(qiao)法最(zui)大的不(bu)足(zu)。好在(zai)完全的斷(duan)(duan)(duan)路(lu)在(zai)電(dian)(dian)(dian)(dian)力電(dian)(dian)(dian)(dian)纜中不(bu)多見，完全斷(duan)(duan)(duan)路(lu)可以選配數字電(dian)(dian)(dian)(dian)容(rong)表解決(jue)，方法見第16條。斷(duan)(duan)(duan)線(xian)(xian)故障(zhang)定(ding)位(wei)最(zui)好用(yong)我公司研發生產(chan)的DT(電(dian)(dian)(dian)(dian)橋(qiao)(qiao)(qiao))系列TDR電(dian)(dian)(dian)(dian)纜測試儀。運行故障(zhang)中，大電(dian)(dian)(dian)(dian)流燒熔線(xian)(xian)芯(xin)(xin)及金屬屏蔽(bi)層，斷(duan)(duan)(duan)芯(xin)(xin)不(bu)完全，往(wang)往(wang)伴隨著(zhu)短路(lu)，電(dian)(dian)(dian)(dian)橋(qiao)(qiao)(qiao)法可以定(ding)位(wei)。小截面鋁芯(xin)(xin)電(dian)(dian)(dian)(dian)纜，制(zhi)造中已(yi)部分拉斷(duan)(duan)(duan)線(xian)(xian)芯(xin)(xin)，但內半導(dao)電(dian)(dian)(dian)(dian)層還貫通，半導(dao)電(dian)(dian)(dian)(dian)層作為電(dian)(dian)(dian)(dian)橋(qiao)(qiao)(qiao)電(dian)(dian)(dian)(dian)阻的一部分，使(shi)定(ding)位(wei)比(bi)(bi)例(li)不(bu)正確(que)。定(ding)位(wei)比(bi)(bi)例(li)接(jie)近(jin)0‰或999‰。
用萬用表(biao)測量線芯電阻，可以判(pan)斷(duan)是(shi)否為(wei)斷(duan)芯故障。斷(duan)芯時，定位(wei)(wei)比例(li)不(bu)正確(que)。波反射法(fa)是(shi)更好的(de)方法(fa)。繞包的(de)銅帶或鋼帶不(bu)易斷(duan)路，可嘗試用金屬屏蔽(bi)作為(wei)橋臂定位(wei)(wei)。
16、電容(rong)表定位故(gu)障點(dian)
斷線(xian)故障使用電(dian)容比較法定位。原(yuan)理是：電(dian)纜中(zhong)任一線(xian)芯與其他(ta)所(suo)(suo)有(you)線(xian)芯及屏蔽(bi)層(ceng)的(de)分布電(dian)容與電(dian)纜長度成比例。這里強調其他(ta)所(suo)(suo)有(you)線(xian)芯及屏蔽(bi)層(ceng)，避免了該(gai)線(xian)芯在電(dian)纜中(zhong)的(de)位置變化造(zao)成的(de)電(dian)容不(bu)均勻。
測(ce)(ce)量時：除斷線(xian)外(wai)，其它(ta)線(xian)芯及屏蔽或(huo)鎧裝(zhuang)層并(bing)聯，設電(dian)(dian)纜(lan)外(wai)端(duan)(duan)為（1）端(duan)(duan)，內(nei)端(duan)(duan)為（2）端(duan)(duan)，用數字電(dian)(dian)容表(biao)在兩端(duan)(duan)分別測(ce)(ce)量，分別測(ce)(ce)得電(dian)(dian)容C1，C2，測(ce)(ce)量時盡量采用同一(yi)(yi)檔(dang)，以避免檔(dang)間誤差。再(zai)選任一(yi)(yi)好芯放開(kai)，將斷線(xian)的兩端(duan)(duan)連接(jie)至其它(ta)線(xian)芯及屏蔽或(huo)鎧裝(zhuang)層，測(ce)(ce)量電(dian)(dian)容為C,該電(dian)(dian)容為電(dian)(dian)纜(lan)全長的電(dian)(dian)容，通常有C大(da)約(yue)等于(yu)C1+C2。說明只有一(yi)(yi)個(ge)斷點(dian)，計算(suan)L1=L×C1/（C1+C2），即為斷點(dian)至（1）端(duan)(duan)的距(ju)離。如有多個(ge)斷點(dian)，C與 C1+C2差異很大(da)，可由L1=L×C1/C計算(suan)斷點(dian)至（1）端(duan)(duan)的距(ju)離。
無屏蔽電(dian)纜斷點的精確定點，采用電(dian)筆(bi)巡測法(fa)，請參考相關資(zi)料。
