電纜故障測試實例以及測試波形分析（6）
時間: 2020-05-22 16:30
瀏覽次數：
電纜故障測試實例
電纜故障測試實例以及測試波形分析（6）
電纜故障測試實例
電纜故障測試實例
測試實例：一組現場模擬電線電纜測試波形分析
（1）、西安某公司用75Ω同軸電纜，終端開路，測試全長波形如圖1所示：為標準的脈沖法測試全長波形。
圖1 75Ω同軸電纜終端開路測試全長波形
（2）、西安某電力公司，用低壓雙股電線做模擬測試，電線終端短路，測試全長波形如圖2所示，為標準的脈沖法測試短路故障波形。
（3）、西安某電力公司，用低壓三芯電線，終端做2mm間隙，用沖閃法測試，測試波形如圖3. 22所示，測試距離為電線全長。用這種方法，也可以測試電纜全長或者電纜的傳輸速度。
沖閃法測試時，放電間隙，可以是測試端電容器上的放電球隙，也可以將放電球隙短路，在電纜終端頭，做放電間隙，測試原理與測試波形不變。但是，間隙在終端時，沖擊高壓，一直加在故障電纜上，對于低壓電纜，承受耐壓不夠時，就不宜采用。
圖3中，反射波形前沿有負向反沖波形，為高壓閃絡法測試（電流取樣）波形的的典型特征，分析時要特別注意。

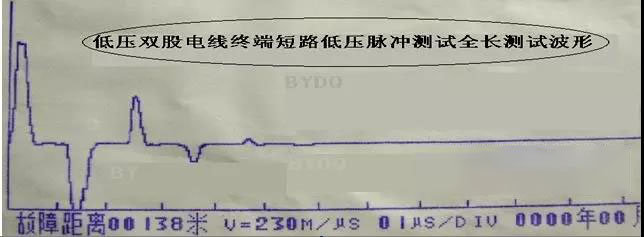

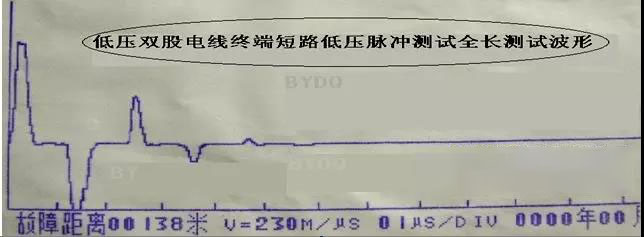

圖2 低壓雙股電線終端短路測試全長波形
圖3 低壓電線模擬故障沖閃法測試波形
（4）西安某電力公司：高壓10KV交聯電纜，終端開路，用低壓脈沖法（2微秒）測試全長，測試波形如圖4所示，為標準的脈沖法測試全長波形。

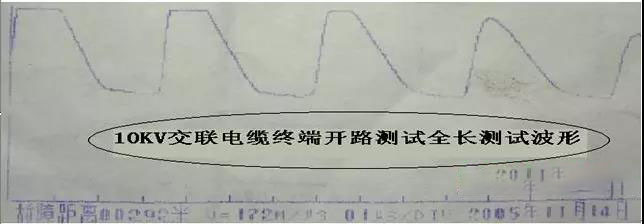

圖4 高壓電纜終端開路全長測試波形
