電纜故障檢測直接通過聽故障點放電的聲音信號或看故障點放電的聲音信號所轉換的其他可視信號來找到故障點的方法稱為聲測定點法，簡稱為聲測法。
電(dian)力電(dian)纜故障的精(jing)確定(ding)點（一）
在測(ce)量出故(gu)(gu)(gu)(gu)障(zhang)電纜的(de)故(gu)(gu)(gu)(gu)障(zhang)距離(li)(li)和(he)路(lu)徑(jing)后，就可(ke)以根(gen)據(ju)路(lu)徑(jing)和(he)距離(li)(li)找到(dao)故(gu)(gu)(gu)(gu)障(zhang)點(dian)(dian)的(de)大概方(fang)位(wei)(wei)，但由(you)于很難精確(que)知道電纜線路(lu)敷設時預留的(de)長度等(deng)因素(su)，使得根(gen)據(ju)路(lu)徑(jing)和(he)距離(li)(li)找到(dao)的(de)故(gu)(gu)(gu)(gu)障(zhang)點(dian)(dian)的(de)方(fang)位(wei)(wei)離(li)(li)實際(ji)故(gu)(gu)(gu)(gu)障(zhang)點(dian)(dian)的(de)位(wei)(wei)置可(ke)能還有一定的(de)偏差，為(wei)了精確(que)地找到(dao)故(gu)(gu)(gu)(gu)障(zhang)點(dian)(dian)的(de)位(wei)(wei)置，還需要進行下(xia)一步工作--故(gu)(gu)(gu)(gu)障(zhang)定點(dian)(dian)。對于不同(tong)性質(zhi)的(de)故(gu)(gu)(gu)(gu)障(zhang)，故(gu)(gu)(gu)(gu)障(zhang)定點(dian)(dian)的(de)方(fang)法不同(tong)，它大概分以下(xia)幾(ji)種方(fang)法:（本(ben)篇著重講(jiang)解聲測(ce)法）
一、聲測法(fa)
直接通過聽故(gu)(gu)障(zhang)點(dian)(dian)放電的(de)聲音信號(hao)或看故(gu)(gu)障(zhang)點(dian)(dian)放電的(de)聲音信號(hao)所轉換的(de)其他(ta)可(ke)視(shi)信號(hao)來找到故(gu)(gu)障(zhang)點(dian)(dian)的(de)方法稱為(wei)聲測定點(dian)(dian)法，簡稱為(wei)聲測法。
1、應用(yong)范(fan)圍(wei)
所有加(jia)高壓(ya)脈(mo)沖信號后故障(zhang)點能產生放(fang)電聲音的故障(zhang)。
所有加(jia)高壓(ya)脈(mo)沖信號后故障(zhang)點能產生放(fang)電聲音的故障(zhang)。
2.測試方(fang)法(fa)描述(shu)
使用(yong)與沖閃法測試相同(tong)的高(gao)壓設(she)備，使故障(zhang)點擊(ji)穿放(fang)電(dian)(dian)(dian)，放(fang)電(dian)(dian)(dian)時(shi)(shi)會產生放(fang)電(dian)(dian)(dian)聲(sheng)(sheng)(sheng)音(yin);對(dui)于直埋(mai)的電(dian)(dian)(dian)纜，故障(zhang)間隙放(fang)電(dian)(dian)(dian)時(shi)(shi)產生的機(ji)(ji)械振動，傳到(dao)地面，通(tong)過(guo)振動傳感器和聲(sheng)(sheng)(sheng)電(dian)(dian)(dian)轉換器，在耳機(ji)(ji)中(zhong)便會聽到(dao)“啪(pa)、啪(pa)”的放(fang)電(dian)(dian)(dian)聲(sheng)(sheng)(sheng)音(yin);對(dui)于通(tong)過(guo)溝槽架設(she)的電(dian)(dian)(dian)纜，把蓋(gai)板掀開后，用(yong)人耳直接就可(ke)以聽到(dao)放(fang)電(dian)(dian)(dian)聲(sheng)(sheng)(sheng);利(li)用(yong)這(zhe)種現象可(ke)以十(shi)分準確地對(dui)電(dian)(dian)(dian)纜故障(zhang)進行定點。
傳統的(de)(de)(de)電(dian)纜故障定點(dian)儀一般(ban)都是用(yong)耳機(ji)監聽(ting)或觀(guan)察機(ji)械式指(zhi)針(zhen)的(de)(de)(de)擺動來判(pan)斷是否(fou)有(you)故障點(dian)放電(dian)產生(sheng)的(de)(de)(de)聲音(yin)信(xin)號(hao)(hao)的(de)(de)(de)，檢測手段相(xiang)對落(luo)后，對信(xin)號(hao)(hao)里包含的(de)(de)(de)信(xin)息(xi)利(li)用(yong)不充分，由于聲音(yin)信(xin)號(hao)(hao)一瞬即(ji)逝，時間(jian)短暫(zan)，測試(shi)人員(yuan)往往不能做出有(you)把握的(de)(de)(de)判(pan)斷。隨著微電(dian)子技術的(de)(de)(de)發展，使(shi)用(yong)微處理機(ji)可以方(fang)便地記(ji)錄、儲存故障點(dian)放電(dian)產生(sheng)的(de)(de)(de)聲音(yin)波形信(xin)號(hao)(hao)，使(shi)測試(shi)人員(yuan)有(you)充足的時間從信號的強度、頻率、衰減、持續時間 等多方面分析判斷，排除外部噪聲的影響，正確地識別出故障點放電產生的聲音信號。

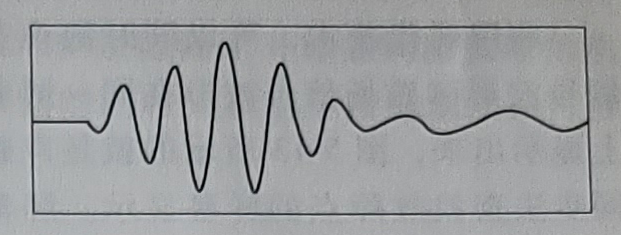

圖1-1 故障(zhang)點放電的聲音波形
圖1-1 故障(zhang)點放電的聲音波形
一般來說，電纜故障點放電產生的聲音信號波形是一個衰減的振蕩信號，頻率在200~400Hz之間，信號持續幾個毫秒的時間，圖1-1給出的是一個有代表性的電纜故障點放電的聲音波形。

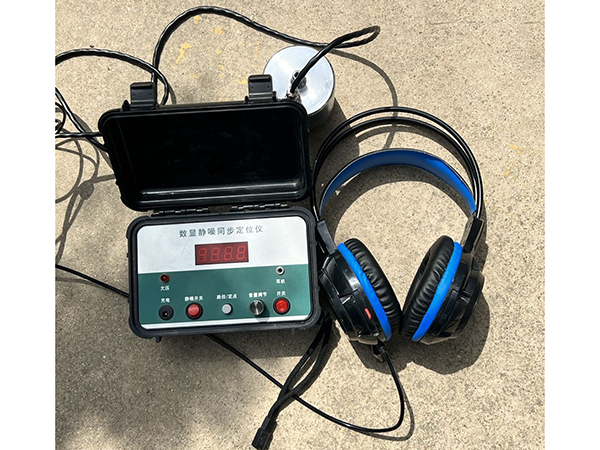

GDBN-D10聲磁同步定點儀
GDBN-D10聲磁同步定點儀
3.聲測法測試的(de)優(you)缺點
(1)優點 這種方法容易理解，便于掌握，可信性較高。
(2)缺點
(2)缺點
1)受外(wai)界(jie)環(huan)境(jing)的影響較大。實際測試中，外(wai)界(jie)環(huan)境(jing)噪(zao)聲的干擾(rao)很大，使人很難辨認出真正的故障點放電聲音，有時(shi)(shi)為(wei)了排(pai)除外(wai)界(jie)噪(zao)聲干擾(rao)，需要夜深人靜時(shi)(shi)才(cai)能測試。
2)受人的經驗和測試心態的影響較大。因為需要用人的耳朵去聽放電聲音，測試人員的經驗和測試人員分辨聲音的靈敏度成為能否找到故障點的關鍵。實際測試時，操作人員遠離高壓放電設備，往往因長時間聽不到故障點的放電聲音而心情浮燥，會懷疑高壓設備已停止工作或懷疑自己已經偏移了電纜路徑而使故障定點工作不能繼續進行。
（待續）
光大百納電子，電纜故障檢測設備專家
