電纜故障精確定位之-音頻感應法
時間: 2022-07-12 12:29
瀏覽(lan)次數：
音頻感應法一般用于探測故障電阻小于10Ω的低阻故障。對于這種故障，其放電聲音微弱，用聲測法進行定點比較困難
1.音頻感應法(fa)應用范圍(wei)：
音頻感(gan)應法一(yi)般用(yong)于(yu)探測(ce)故(gu)障(zhang)電阻小于(yu)10Ω的(de)低阻故(gu)障(zhang)。對于(yu)這種故(gu)障(zhang)，其放電聲音微弱(ruo)，用(yong)聲測(ce)法進行定(ding)點比較(jiao)困難(nan)，特別是發(fa)生金屬性短路故(gu)障(zhang)的(de)故(gu)障(zhang)點根本無放電聲音。這時(shi)，可使用(yong)音頻感(gan)應法進行特殊(shu)測(ce)量。
用音(yin)頻感應法對(dui)單相短(duan)(duan)路(lu)接(jie)地以及多(duo)相短(duan)(duan)路(lu)或多(duo)相短(duan)(duan)路(lu)并接(jie)地故障進行測試時(shi)，都能(neng)獲得(de)(de)一定的(de)(de)效果，一般測尋(xun)所得(de)(de)的(de)(de)故障點位置的(de)(de)絕對(dui)誤差為1~2m。
; 對于其他類(lei)型(xing)故障，如(ru)一相或兩相開(kai)路(lu)故障，若(ruo)采用特殊探(tan)頭，也能用音頻感應(ying)法(fa)準確地測出故障位置。
2.定點的基本(ben)原理
音(yin)頻感應法定點的(de)(de)基(ji)本原理，與用(yong)音(yin)頻感應法探(tan)測地埋電(dian)(dian)(dian)(dian)纜路徑(jing)的(de)(de)原理一樣。探(tan)測時，用(yong)1kHz或其(qi)他(ta)頻率的(de)(de)音(yin)頻電(dian)(dian)(dian)(dian)流信(xin)號(hao)(hao)發(fa)生(sheng)器向待(dai)測電(dian)(dian)(dian)(dian)纜中加入(ru)音(yin)頻電(dian)(dian)(dian)(dian)流信(xin)號(hao)(hao)，在電(dian)(dian)(dian)(dian)纜周(zhou)圍就會產生(sheng)同(tong)頻率的(de)(de)電(dian)(dian)(dian)(dian)磁波(bo)信(xin)號(hao)(hao)，然后(hou)，在地面上用(yong)探(tan)頭沿被測電(dian)(dian)(dian)(dian)纜路徑(jing)接收電(dian)(dian)(dian)(dian)磁場信(xin)號(hao)(hao)，并將之送入(ru)放(fang)大(da)(da)器進行(xing)放(fang)大(da)(da)，而后(hou)，再將放(fang)大(da)(da)后(hou)的(de)(de)信(xin)號(hao)(hao)送入(ru)耳機(ji)或指示(shi)儀表(biao)，根(gen)據耳機(ji)中聲響的(de)(de)強(qiang)弱或指示(shi)儀表(biao)指示(shi)值的(de)(de)大(da)(da)小而定出故障點的(de)(de)位置。
3. 測尋故(gu)障的方法(fa)
(1)電(dian)(dian)(dian)(dian)纜相(xiang)(xiang)(xiang)間(jian)短(duan)(duan)路(lu)(兩相(xiang)(xiang)(xiang)或三相(xiang)(xiang)(xiang)短(duan)(duan)路(lu))故(gu)障(zhang)的(de)(de)測尋(xun)方法(fa) 用(yong)音(yin)(yin)頻(pin)感應法(fa)探(tan)測相(xiang)(xiang)(xiang)間(jian)短(duan)(duan)路(lu)(兩相(xiang)(xiang)(xiang)或三相(xiang)(xiang)(xiang)短(duan)(duan)路(lu))故(gu)障(zhang)的(de)(de)故(gu)障(zhang)點(dian)位置時，向兩短(duan)(duan)路(lu)線芯之間(jian)通以音(yin)(yin)頻(pin)電(dian)(dian)(dian)(dian)流信號(hao)，在地(di)面(mian)上將接(jie)收線圈垂直或平(ping)行放置接(jie)收信號(hao)，并將其送入接(jie)收機進行放大。對于(yu)向短(duan)(duan)路(lu)的(de)(de)兩相(xiang)(xiang)(xiang)之間(jian)加(jia)人(ren)音(yin)(yin)頻(pin)電(dian)(dian)(dian)(dian)流時，地(di)面(mian)上的(de)(de)磁(ci)場主(zhu)要是兩個通電(dian)(dian)(dian)(dian)導體的(de)(de)電(dian)(dian)(dian)(dian)流產生的(de)(de)，并且(qie)隨著電(dian)(dian)(dian)(dian)纜的(de)(de)扭距而變化;因(yin)(yin)此(ci)，在故(gu)障(zhang)點(dian)前，探(tan)頭沿著電(dian)(dian)(dian)(dian)纜的(de)(de)路(lu)徑移(yi)動時，會聽到聲(sheng)響(xiang)有規則的(de)(de)變化，當探(tan)頭位于(yu)故(gu)障(zhang)點(dian)上方時，一般會聽到聲(sheng)響(xiang)突然增(zeng)強，再從(cong)故(gu)障(zhang)點(dian)繼續向后移(yi)動時，音(yin)(yin)頻(pin)信號(hao)即明(ming)顯變弱甚至是中斷，如圖5-14所(suo)示。因(yin)(yin)此(ci)，聲(sheng)響(xiang)明(ming)顯增(zeng)強的(de)(de)點(dian)即是故(gu)障(zhang)點(dian)。
相間(jian)短路(lu)及相間(jian)短路(lu)并接地故(gu)障(zhang)的(de)故(gu)障(zhang)點位置，用音頻感應法(fa)測尋比較靈敏。除低(di)壓(ya)電(dian)(dian)纜外，純相間(jian)短路(lu)故(gu)障(zhang)很少，一(yi)般的(de)都伴(ban)隨著(zhu)接地故(gu)障(zhang)同時出現。無金(jin)(jin)屬護層的(de)低(di)壓(ya)電(dian)(dian)纜發生(sheng)金(jin)(jin)屬性(xing)短路(lu)故(gu)障(zhang)時，一(yi)般也會是開放性(xing)的(de)對(dui)(dui)大地泄漏的(de)故(gu)障(zhang);對(dui)(dui)有金(jin)(jin)屬護層的(de)電(dian)(dian)纜發生(sheng)金(jin)(jin)屬性(xing)短路(lu)時，如果(guo)在相間加人音頻信號，收到(dao)的音頻磁場(chang) 的強度可能(neng)很小(電纜故障檢測設備廠家談(tan)故障電纜的精確定位)， 電(dian)纜相間(jian)短路故障 測試(shi)時(shi)一定要細心(xin)。

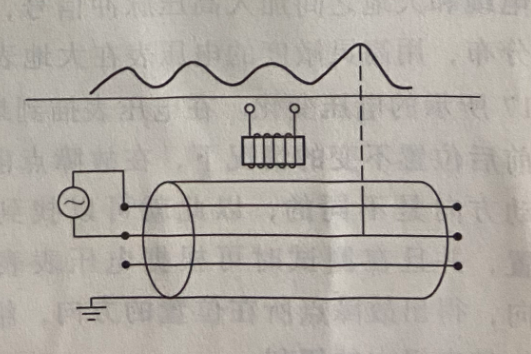

圖例1：用音頻感應法探(tan)測電纜相間短(duan)路故障
(2)相地故障(zhang)(zhang)測尋方法按(an)圖(tu)例1所示(shi)接線，測尋單相接地故障(zhang)(zhang)點(dian)位置時，將音(yin)頻信號發生器接在故障(zhang)(zhang)相導體與金屬護層(ceng)之間，對端的接地線一定要(yao)拆開。
向(xiang)短(duan)路(lu)的線芯和金屬護層之間(jian)加人音頻電流時，地面上(shang)的磁(ci)場主要是電流“I產生的，I'是電(dian)纜護層對(dui)大地的泄漏電(dian)流、故障點處(chu)帶電(dian)線芯與大地的回路電流和護層通過接地點(dian)(dian)與(yu)大地之間的(de)回路電流共同組成(cheng)的(de);因此，當(dang)探頭在故(gu)障點(dian)(dian)前(qian)沿著電纜的(de)路徑移動(dong)時，在故(gu)障點之前會聽(ting)到有規律的、強度(du)相(xiang)等的音頻(pin)聲音，當探頭位于(yu)故(gu)障點上方時，聲音會突然(ran)增強數倍，再從故障點繼續(xu)向前(qian)移動(dong)時，音頻聲音又會明顯變弱(ruo)，如圖2所示。因此，音(yin)頻聲音(yin)信(xin)號明 顯增強的點即是故障點。之所以(yi)過故障點后音頻信號還(huan)會存在(zai)，而(er)不是(shi)(shi)消(xiao)失，主要是(shi)(shi)因為有金屬護層對大地的(de)泄漏電流和線路中(zhong)分布電容的(de)存在(zai)。

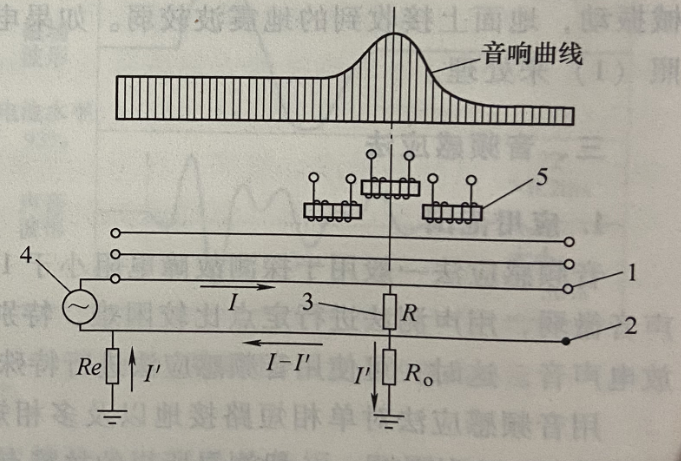

圖2 音(yin)頻感應法測(ce)尋單相接地故障原理
實際上，由于干擾，使用音頻感應法測量接地故障是比較困難的，往往會找不到故障點，這點應注意。
