高壓電纜主絕緣故障測試案例 （一）
時間(jian): 2022-06-22 18:06
瀏覽次數：
案例1單相接地故障探測 一、故障線路情況描述及故障性質診斷 線路地址:上海漕6 電壓等級:10kV 絕緣類型:油浸紙絕緣 電纜全長:692.6m 如圖 7-1 所示，電纜為直埋敷設，中間有五個接頭。
案例(li)1單相接地故(gu)障探(tan)測
一、故障線路情況(kuang)描述及故障性質診斷(duan)
線路地址(zhi):上海(hai)漕6 電壓等(deng)級:10kV
絕緣類型:油浸紙絕緣 電纜全(quan)長:692.6m
如圖 7-1 所示，電纜(lan)為(wei)(wei)直埋(mai)敷設(she)，中(zhong)間(jian)有五個接頭(tou)。電纜(lan)在運(yun)行時發(fa)生(sheng)(sheng)故障，在變電站(zhan)內用兆(zhao)歐表測量絕緣電阻(zu)，A相為(wei)(wei)∞，B相為(wei)(wei)5kΩ，C相為(wei)(wei)∞，由(you)此確定電纜(lan)發(fa)生(sheng)(sheng)了單相高阻(zu)接地故障。

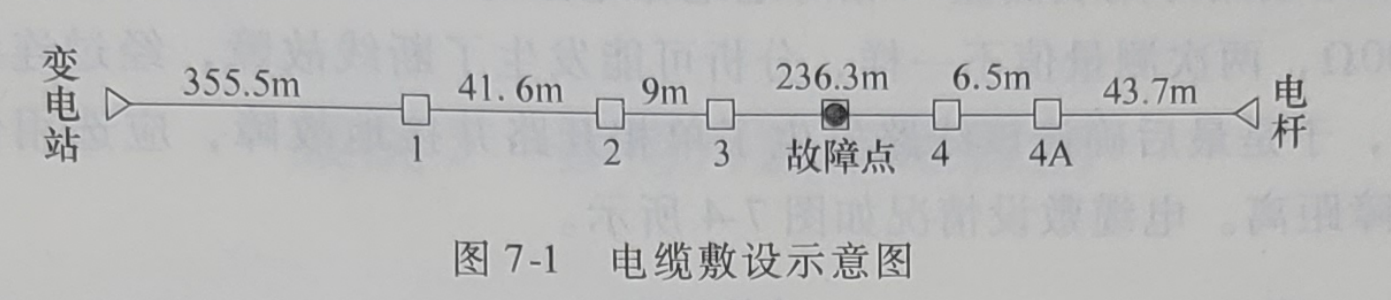

圖7-1電纜(lan)敷(fu)設示意圖
二、電纜故障(zhang)測試儀器
GDBN-G60高(gao)壓(ya)信(xin)號發生器(qi)、C2000電力電纜故(gu)(gu)障測(ce)距(ju)儀(yi)、D30電纜故(gu)(gu)障定點(dian)儀(yi)、兆歐表(biao)、萬用表(biao)等。
三、故障(zhang)測距與定位過程
在變(bian)電(dian)站端，通(tong)過A、B相之間用低(di)壓脈(mo)沖法(fa)測(ce)試，調整波速度(du)至 162m/μs 后，測(ce)得電(dian)纜全長(chang)為692m，如圖(tu)7-2 所(suo)示(shi)，跟資料相符
在變電(dian)站端，通(tong)過(guo)B相和金屬護層之間用(yong)脈沖電(dian)流法(fa)測試，測得圖 7-3所示(shi)的波形，故障距(ju)離為617m;核對資料得知故障點可(ke)(ke)能(neng)在4號(hao)中間接頭附近，經過(guo)T-502 故障定點儀聲磁同步法(fa)定點，在3號(hao)至4號(hao)中間接頭之間找到故障點。查(cha)其原(yuan)因，發現故障點在電(dian)纜本體(ti)上，可(ke)(ke)能(neng)是(shi)電(dian)纜敷設時損傷，運行日久絕緣發生(sheng)劣化，最后導致產生(sheng)接地故障。

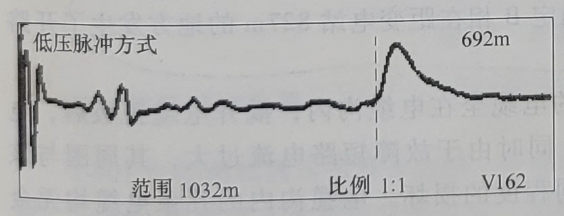

圖7-2 A、B相間測電纜全長波形

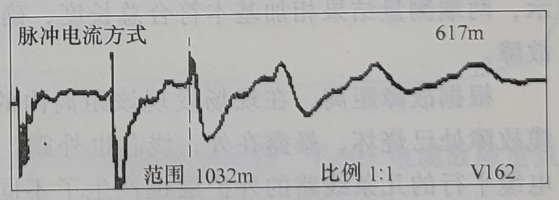

圖7-3電纜故障波形
圖7-3電纜故障波形
測(ce)試體(ti)會:
剛(gang)開始對B相進(jin)行沖閃時，放電(dian)不充分(fen)，沖閃脈(mo)沖電(dian)流波(bo)形(xing)不典型(xing)，很難準確(que)測距，分(fen)析原因，可能是由于故(gu)障點(dian)處有水氣引(yin)起的。沖閃幾(ji)次待故(gu)障點(dian)溫度升高后，放電(dian)就充分(fen)了，脈(mo)沖電(dian)流波(bo)形(xing)也就容易分(fen)析了。
