高壓電纜主絕緣故障測試案例（二）
時間: 2022-06-24 22:04
瀏覽(lan)次數：
不管什么電纜，在電纜溝內敷設時，特別是擱在支架上敷設時，電纜下要放絕緣襯層，不能直接放在鐵支架上，否則日久受到重壓再加上腐蝕作用，很快會使外表絕緣損傷，從而引起故
案例2單(dan)相(xiang)開路故障探測
一(yi)、故障線路情況描述及故障性質(zhi)診斷
線路名址(zhi):上海某雨水泵(beng)站 電壓等(deng)級:10kV
絕緣(yuan)類(lei)型: XLPE 絕緣(yuan) 電纜全長:1360m
此(ci)線路經第一次跳閘修復后相(xiang)隔10天又發(fa)生(sheng)跳閘，用(yong)(yong)(yong)兆歐表測(ce)(ce)量(liang)B相(xiang)對(dui)(dui)地(di)(di)絕緣電(dian)阻為(wei)0，在泵站端用(yong)(yong)(yong)萬用(yong)(yong)(yong)表測(ce)(ce)量(liang)B相(xiang)對(dui)(dui)地(di)(di)絕緣電(dian)阻為(wei)500Ω，在變電(dian)站測(ce)(ce)量(liang)B相(xiang)對(dui)(dui)地(di)(di)絕緣電(dian)阻為(wei)100Ω，兩(liang)次測(ce)(ce)量(liang)值不一樣，分析可能發(fa)生(sheng)了斷(duan)線故障，經過連續性(xing)測(ce)(ce)試確定為(wei)B相(xiang)斷(duan)線，于是最(zui)后確診(zhen)該(gai)線路發(fa)生(sheng)了單相(xiang)開路并接地(di)(di)故障，應選用(yong)(yong)(yong)低壓脈沖法測(ce)(ce)量(liang)電(dian)纜的(de)故障距離。電(dian)纜敷設情況如圖1-1所示。

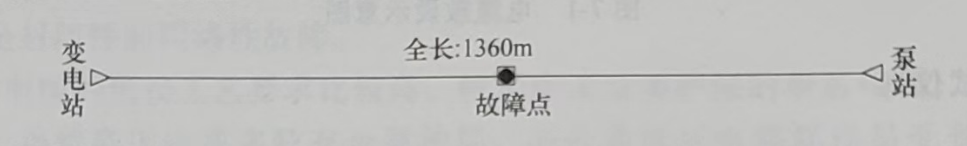

圖(tu)1-1電纜敷設示意圖(tu)
二、故障(zhang)測試儀器
GDBN-G60電纜測試高壓信號發生器、GDBN-2000電力電纜故障測距儀、兆歐表、萬用表。
三、故障測(ce)距(ju)與定位過(guo)程
先在泵站端測(ce)，因(yin)電(dian)纜無金(jin)屬護層，選擇波速度為170m/μs，用低壓脈沖(chong)法通過良好線芯 A、C 兩(liang)相(xiang)之間測(ce)試電(dian)纜全長(chang)為1360m，測(ce)得(de)波形如圖7-5所示，和資(zi)料(liao)基本相(xiang)符(fu)。然后通過 A、B相(xiang)間用低壓脈沖(chong)法測(ce)試，得(de)故障距離為540m，波形未記(ji)錄。
再到變電站端，通過A、B相間測試，得故障距離為827m，測得波形如圖 7-6所示，兩端測量結果相加基本符合總長度，確定B相在距變電站827m的地方發生了開路故障。

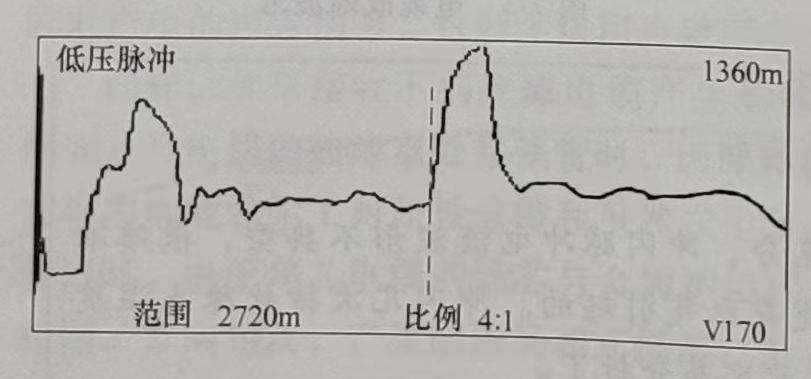

圖1-2電纜全長波形圖

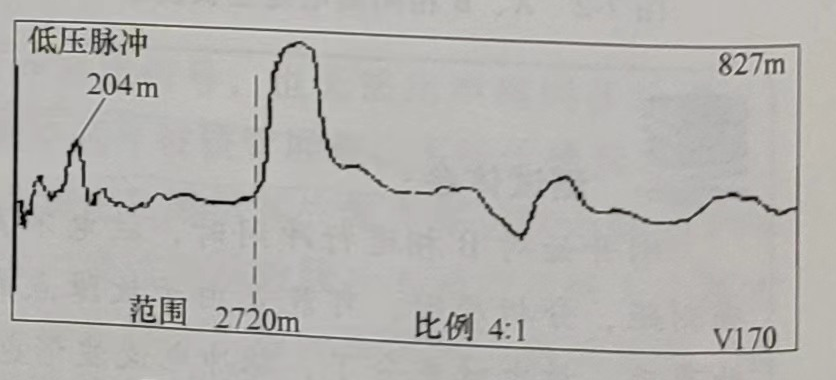

圖1-3在變電站測的的故障波形
圖1-2電纜全長波形圖
圖1-3在變電站測的的故障波形
根據故障距離，在現場發現該距離內的電纜全在電纜溝內，撬開電纜蓋板后，電纜故障處已燒壞，暴露在外，線芯也外露。同時由于故障短路電流過大，其周圍與該電纜平行的幾條線路的外護層也產生了不同程度的損壞。電纜溝內的幾條電纜均無金屬護層，而且是直接擱在電纜托梁上的，托梁與電纜之間沒有墊任何絕緣材料，故障點正好處在托梁位置上，電纜溝內油污化學腐蝕嚴重，電纜的外絕緣護層已經嚴重腐蝕，使電纜的絕緣性能下降。
