上海大葉公路高壓電纜主絕緣故障測試案例（三
時間(jian): 2022-06-26 18:07
瀏覽次數：
對于走向不明的故障電纜，首先要查到電纜的路徑，然后沿路徑進行故障定點，如果盲目地去定點，偏離了路徑肯定是找不到故障點的。
案例3 電纜多相開路故障探測
一(yi)、故(gu)障線(xian)路情況(kuang)描述及故(gu)障性質診斷
線路(lu)名(ming)稱:上海大葉公路(lu) 電壓(ya)等級(ji):10kV
絕(jue)(jue)緣(yuan)類型:XLPE 絕(jue)(jue)緣(yuan) 電(dian)纜全長:546m
電(dian)(dian)纜(lan)(lan)敷設(she)示意圖如(ru)圖1-1所示。線路(lu)在運(yun)行(xing)中發生跳(tiao)閘，又經過多次合閘不成功，運(yun)行(xing)中斷(duan)。拆除電(dian)(dian)纜(lan)(lan)兩(liang)端終端頭與其他設(she)備的連接后，在3B3 端，用數(shu)字(zi)式兆歐表對電(dian)(dian)纜(lan)(lan)線路(lu)絕(jue)緣(yuan)情況進行(xing)測量，A相(xiang)對地(di)(di)(di)絕(jue)緣(yuan)電(dian)(dian)阻為(wei)300kΩ，B相(xiang)對地(di)(di)(di)絕(jue)緣(yuan)電(dian)(dian)阻為(wei)8，c相(xiang)對地(di)(di)(di)絕(jue)緣(yuan)電(dian)(dian)阻為(wei)120kΩ。將3B2端三(san)相(xiang)短路(lu)并(bing)(bing)接地(di)(di)(di)后，經測試(shi)(shi)發現(xian)電(dian)(dian)纜(lan)(lan)不連續，最后判斷(duan)電(dian)(dian)纜(lan)(lan)發生了B相(xiang)純開(kai)路(lu)，同時A、C兩(liang)相(xiang)開(kai)路(lu)并(bing)(bing)高阻接地(di)(di)(di)故障，選用低壓(ya)脈沖法測試(shi)(shi)故障距(ju)離，也可選用脈沖電(dian)(dian)流(liu)法測距(ju)。

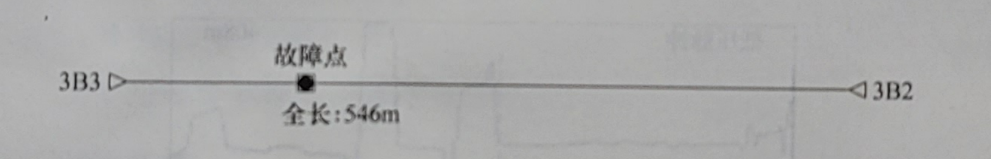

圖1-1電(dian)纜(lan)敷設(she)示(shi)意圖
二、故障測(ce)試儀器(qi)
三、故(gu)障測距(ju)與定(ding)位(wei)過程
在3B3端用(yong)低壓(ya)脈(mo)沖法通(tong)過B相對金屬(shu)護層進行測量，得開路(lu)距離(li)為138m，波(bo)形如圖(tu)7-8所(suo)示，對其他(ta)兩相測試(shi)，波(bo)形相似(未記錄)。
用脈沖電流沖閃法，分別通過A、C相對金屬護層之間施加高壓脈沖進行測試，得圖7-9、圖7-10所示波形，確定故障點在距離3B3端138m的地方。其中通過A相對金屬護層測試時，把放電延時做了適當調整。

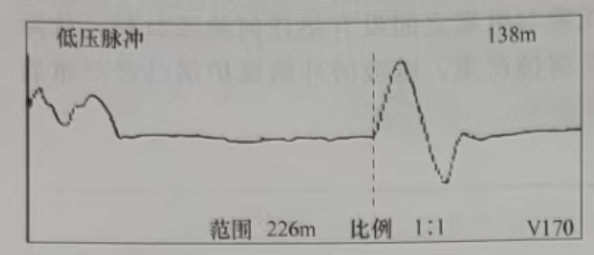

圖1-2 B相對金屬護層所測故障波形

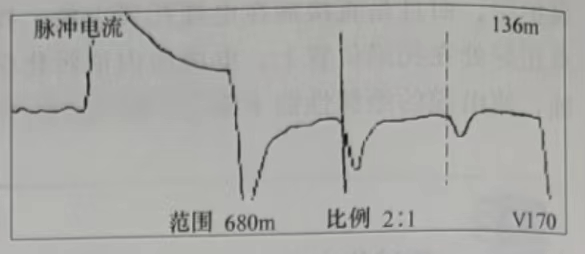

圖1-3 A相對金屬護層所測故障波形

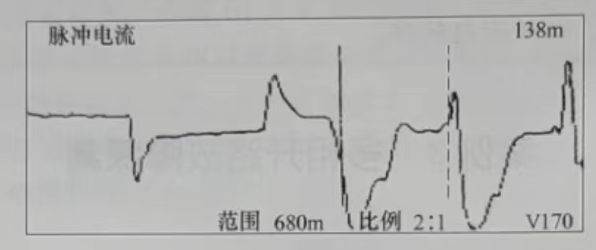

圖1-4 C相對金屬護層所測故障波形
圖1-2 B相對金屬護層所測故障波形
圖1-3 A相對金屬護層所測故障波形
圖1-4 C相對金屬護層所測故障波形
依(yi)據(ju)用(yong)戶提供(gong)的(de)資(zi)料，全長可能為400m左(zuo)右，于是(shi)(shi)(shi)根據(ju)目(mu)測在地面上離(li)(li)3B3端三分之一的(de)地段處，進行故障(zhang)定(ding)點，花費了很長時間(jian)，也未找(zhao)出故障(zhang)點，并且連電纜(lan)埋在何處也沒找(zhao)到;最(zui)后(hou)了解到電纜(lan)由于環境條(tiao)件限制(電纜(lan)敷設(she)在高速公路的(de)橋墩附近)，是(shi)(shi)(shi)S形(xing)敷設(she)，不是(shi)(shi)(shi)直線敷設(she)，實(shi)際離(li)(li)3B3端的(de)距(ju)離(li)(li)和目(mu)測的(de)距(ju)離(li)(li)差別很大。
又到3B2端，用低壓脈沖法通過C相對金屬護層進行測量，得圖 7-11所示波形測得距離為408m，但從波形上看，該點反射并不像是完全開路。兩段相加得總長度應為546m。

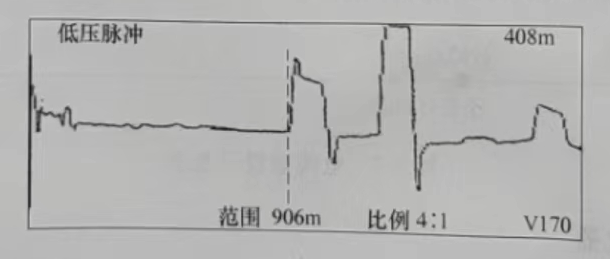

圖1-5 在3B2端C相對金屬護層所測故障波形
圖1-5 在3B2端C相對金屬護層所測故障波形
回到(dao)3B3端，對電纜(lan)進行(xing)周(zhou)期(qi)性的沖閃(shan)放(fang)電，選(xuan)用GDBN-D30聲磁同步定點儀，對電纜進行故障定點和路徑查找，根據磁場波形的正負顯示，尋找電纜的路徑，使定點人員不偏離電纜，同時根據聲音波形尋找故障點，很快在距3B3端130多米的地方找到了聲磁時間差最小的點，用耳朵也可以清楚的聽到放電聲音，確定該處為故障點。對該點目測，此處距3B3端的直線距離只有70m左右。
挖開后發現，故障點處是一中間接頭，接頭盒已破裂進水，C相線芯并沒有完全斷裂。鋸斷后，又向兩端進行絕緣測試，三相絕緣電阻均為∞，至此故障找到，進行修復。
測試體會：
1、對于走向不明的故障電纜，首先要查到電纜的路徑，然后沿路徑進行故障定點，如果盲目地去定點，偏離了路徑肯定是找不到故障點的。
2、聲磁同步定點儀具有在定點的同時同步尋找電纜路徑的功能，保證了測試人員不偏離電纜，給快速精確地找到故障點帶來了方便。
3、對于完全開路的故障，可進行兩端測試，把測試結果相加后，看是否等于全長，否則就有其他故障點存在的可能。
測試體會：
1、對于走向不明的故障電纜，首先要查到電纜的路徑，然后沿路徑進行故障定點，如果盲目地去定點，偏離了路徑肯定是找不到故障點的。
2、聲磁同步定點儀具有在定點的同時同步尋找電纜路徑的功能，保證了測試人員不偏離電纜，給快速精確地找到故障點帶來了方便。
3、對于完全開路的故障，可進行兩端測試，把測試結果相加后，看是否等于全長，否則就有其他故障點存在的可能。
