深圳南山區高壓電纜主絕緣故障測試案例（四）
時間: 2022-06-28 18:55
瀏(liu)覽次數：
檢修人員用低壓脈沖測試時，由于儀器的增益可能調得有點大，沒有看出近距離的開路波形。而用脈沖電流法測試時，由于不會識別近距離故障波形，同時又因電阻太高，以為很難測。
案例四 近端開路故障(zhang)探測
一、故障(zhang)線路情況描述及故障(zhang)性質(zhi)診(zhen)斷
線路名址:深圳南山區 電壓等級(ji):10kV
絕緣類型:XLPE絕緣 電纜全長:950m

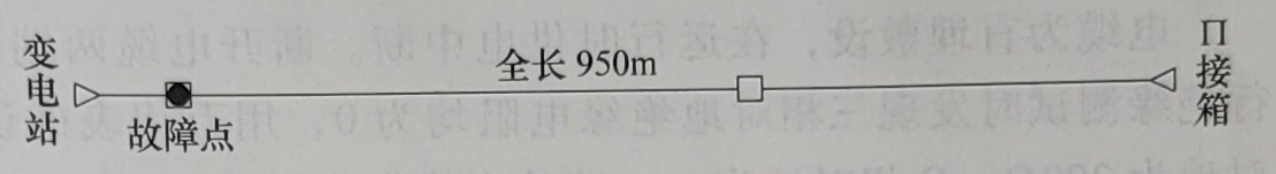

圖(tu)4-1 電纜(lan)敷設示意(yi)圖(tu)
圖(tu)4-1 電纜(lan)敷設示意(yi)圖(tu)
電纜，在電纜溝(gou)內敷設，電纜為10kV供電備用變站故障點(dian)電全(quan)長950m中間有一個(ge)接頭。在做試(shi)驗(yan)時(shi)，發現電纜存在高阻接地故(gu)障。檢修人(ren)員在現場用(yong)故(gu)障測試設備(bei)測試后(hou)，回答說測不到全長，并(bing)且脈(mo)沖電流波形也看不太懂(dong)，要求技術支持。
電(dian)纜(lan)(lan)故障(zhang)測(ce)試專業技術人員到達現場后，用兆(zhao)歐表測(ce)試三相對(dui)地(di)(di)絕緣電(dian)阻為(wei):A相對(dui)地(di)(di)350MΩ、B相對(dui)地(di)(di)50MΩ、C相對(dui)地(di)(di)300MΩ，沒有進行電(dian)纜(lan)(lan)連續性試驗，確診電(dian)纜(lan)(lan)發生了多相對(dui)地(di)(di)高(gao)阻故障(zhang)。電(dian)纜(lan)(lan)敷設情況如(ru)圖4-1所示。
二、故障(zhang)測試儀(yi)器(qi)
GDBN-2000型電力電纜故障測距儀、2500V兆歐表等。
三、故障(zhang)測距與定(ding)位(wei)過程
用GDBN-2000的低壓脈沖法，通過A相對金屬(shu)護層(ceng)測試，得圖4-2 所示波形，通過B、C相(xiang)對金屬(shu)護層測試(shi)，波形完全一樣，分析(xi)后認為電纜在16m處(chu)開路。再重新用萬用表(biao)測試(shi)電纜的連(lian)續性，確(que)認電纜確(que)實斷線了(le)。
到16m處打(da)開電纜(lan)溝蓋板，發現電纜被鋸斷，為開路故障。

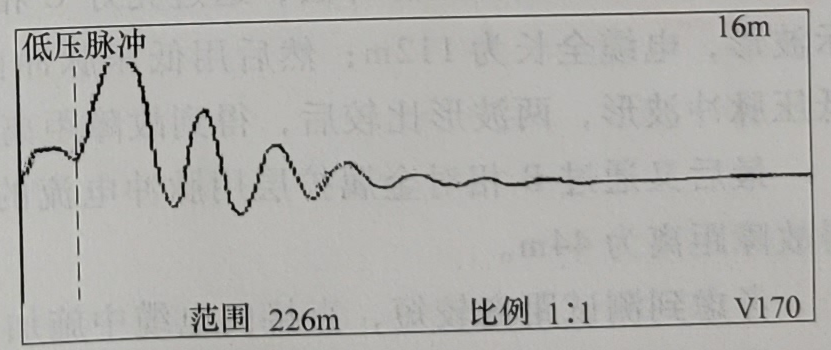

圖4-2 電纜故障波形
測試體會：
檢修人員用低壓脈沖測試時，由于儀器的增益可能調得有點大，沒有看出近距離的開路波形。而用脈沖電流法測試時，由于不會識別近距離故障波形，同時又因電阻太高，以為很難測。
實際上，如果能遵循測試步驟，進行電纜的連續性試驗，就能及早知道電纜的開路現象，測試時就會少走彎路。
光大百納電子，電纜故障檢測設備專家
圖4-2 電纜故障波形
測試體會：
檢修人員用低壓脈沖測試時，由于儀器的增益可能調得有點大，沒有看出近距離的開路波形。而用脈沖電流法測試時，由于不會識別近距離故障波形，同時又因電阻太高，以為很難測。
實際上，如果能遵循測試步驟，進行電纜的連續性試驗，就能及早知道電纜的開路現象，測試時就會少走彎路。
光大百納電子，電纜故障檢測設備專家
