上海某家具廠近距離短路故障探測案例（五）
時(shi)間: 2022-07-02 11:18
瀏覽次數：
絕緣類型:油浸紙絕緣 電纜全長:111.4m 電纜為直埋敷設，在運行時供電中斷。斷開電纜兩端同其他設備的連接，對其進行絕緣測試時發現三相對地絕緣電阻均為0
近距離短路故障探測
一、故障線路(lu)情況描(miao)述及故障性質診(zhen)斷
線路名址:上海某家具廠 電壓等(deng)級:10kV
絕緣(yuan)(yuan)類型: 油浸(jin)紙絕緣(yuan)(yuan) 電纜全長:111.4m
電纜為直埋敷設(she)(she)，在(zai)運(yun)行時(shi)供電中斷。斷開電纜兩端(duan)同其他設(she)(she)備的(de)連接，對(dui)其進行絕(jue)緣(yuan)測(ce)試(shi)時(shi)發(fa)現三相(xiang)(xiang)對(dui)地(di)絕(jue)緣(yuan)電阻均(jun)為0，用萬用表確認:A相(xiang)(xiang)對(dui)地(di)為100Ω、B相(xiang)(xiang)對(dui)地(di)為200Ω、C相(xiang)(xiang)對(dui)地(di)為∞，確診電纜發(fa)生了多相(xiang)(xiang)低阻接地(di)故障。電纜敷設(she)(she)情況如圖5-1所示。
決定選用低(di)壓脈沖(chong)比較法測(ce)試故障距離，然后(hou)用脈沖(chong)電流法驗證(zheng)。
圖5-1電纜敷設示意圖
二(er)、故障(zhang)測試儀器
三、故(gu)障測距與定位(wei)過程

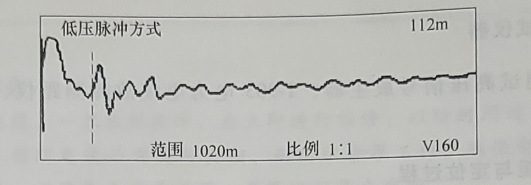

圖5-2電纜全長波形

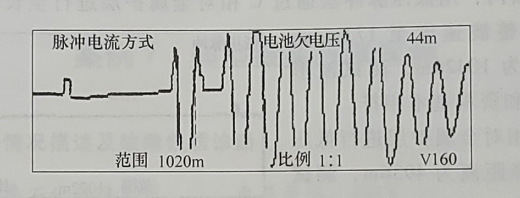

圖5-3電纜故障波形
在(zai)家具廠先用低壓(ya)脈(mo)沖法(fa)(fa)，通過完好C相對金屬(shu)護(hu)層進(jin)行全長(chang)測(ce)(ce)量，得圖5-2所示波(bo)(bo)形(xing)，電(dian)纜全長(chang)為(wei)112m;然后用低壓(ya)脈(mo)沖比較(jiao)法(fa)(fa)，分別測(ce)(ce)試B、C相對金屬(shu)護(hu)層的低壓(ya)脈(mo)沖波(bo)(bo)形(xing)，兩波(bo)(bo)形(xing)比較(jiao)后，得到故障距離為(wei)41m(波(bo)(bo)形(xing)未(wei)記錄)。
最后又通過B相對金屬護層用脈(mo)沖(chong)電流的沖(chong)閃法(fa)測距(ju)，得到圖5-3 所示(shi)波形，測得故障距(ju)離(li)為44m。
考慮到測試距(ju)離較短，直(zhi)接向電(dian)纜(lan)中(zhong)施加20kV左右的直(zhi)流沖擊電(dian)壓，使故(gu)障點(dian)放電(dian)，沿電(dian)纜(lan)路徑在距(ju)離家具廠40多(duo)米處用聽音器進(jin)行定點(dian)，由于故(gu)障點(dian)的放電(dian)聲比較大，地面振動也大，很快找到故(gu)障點(dian)。挖開后(hou)，發(fa)現電(dian)纜(lan)曾受到過外力損(sun)傷(shang)，在電(dian)纜(lan)本體的外護層上(shang)有破損(sun)現象，日久受潮(chao)，絕緣產生變化(hua)引起故(gu)障。
測試體會:
對近距離故障測試時，脈沖電流波形比較亂，虛光標的位置不太容易定。但用脈沖電流法測試此故障的目的，只是為了驗證低壓脈沖法測試結果的可信度。在這種低壓脈沖法能測出故障距離的情況下，脈沖電流只作驗證用，故障距離應以低壓脈沖測試的距離為準。
