不易續弧的電纜接頭故障探測案例（十三）
時間: 2022-07-30 23:12
瀏覽次(ci)數：
電纜線路在運行時發生了接地故障，分開電纜兩端同其他設備的連接后，絕緣測試時發現距車間內開關柜1m處被擊穿
一、故(gu)障線路情況描(miao)述及(ji)故(gu)障性質診(zhen)斷
線路名址(zhi):淄博鋼廠(chang) 電壓(ya)等級:6kV
絕(jue)緣(yuan)類型:XLPE 絕(jue)緣(yuan) 電纜全長:795m
電(dian)(dian)(dian)纜(lan)(lan)線路(lu)在運行時(shi)發(fa)生(sheng)了接(jie)地故(gu)障(zhang)，分開電(dian)(dian)(dian)纜(lan)(lan)兩端同其他(ta)設備的連接(jie)后，絕緣(yuan)測(ce)(ce)試時(shi)發(fa)現(xian)距(ju)車(che)間內(nei)開關(guan)柜1m處被(bei)擊穿，鋸掉這1m電(dian)(dian)(dian)纜(lan)(lan)后，用兆歐表測(ce)(ce)試電(dian)(dian)(dian)纜(lan)(lan)絕緣(yuan)電(dian)(dian)(dian)阻(zu)為:A、C相對地為∞，B相對地為0;用萬用表測(ce)(ce)試B相對地絕緣(yuan)電(dian)(dian)(dian)阻(zu)為20kΩ，診(zhen)斷電(dian)(dian)(dian)纜(lan)(lan)仍然存在單相高阻(zu)接(jie)地故(gu)障(zhang)。電(dian)(dian)(dian)纜(lan)(lan)敷設情況如圖13-1所示(shi)。

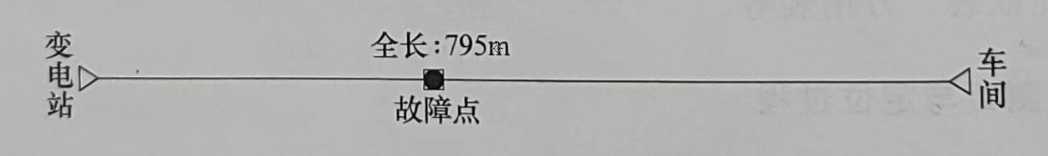

圖(tu)13-1 電纜敷設示意圖(tu)
二、電纜故障測試儀器
三、故障測距與定位過程
在(zai)變電站，首先用GDBN-C2000 電力電纜故障測距儀的低壓(ya)脈(mo)沖方式(shi)，通(tong)過(guo)A、C相間測(ce)得電(dian)纜的全長為795m(波形未記錄)，和資(zi)料基本相符。

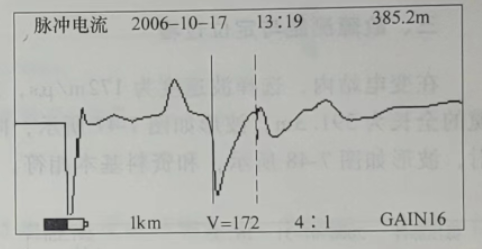

圖13-2脈沖(chong)電(dian)流法測(ce)試故(gu)障波形
然(ran)后將 GDBN-G60電纜測試高壓信號發生器和(he)GDBN-DC2000二次脈沖信(xin)號耦合器與電(dian)纜故障相連接后，用GDBN-C2000 電力電纜故障測距儀的二次(ci)脈沖方式測(ce)試B相的故障距離。但測試(shi)中發現，故障點不能(neng)續(xu)弧，無(wu)法得到二次脈沖波(bo)形。
于是拆掉GDBN-DC2000，通過GDBN-G60電纜測試高壓信號發生器向B相(xiang)和金屬護層之間施加高壓脈(mo)沖信號，用脈(mo)沖電(dian)流法(fa)測得圖13-2所示故障波(bo)形，故障距離為385.2m。
圖13-2脈沖(chong)電(dian)流法測(ce)試故(gu)障波形
將(jiang)高壓信號發生器旋至周期放電方式，攜帶(dai)GDBN-D30電纜故障定點儀到380多米處定(ding)點(dian)時發現(xian)，該(gai)處(chu)(chu)是一電(dian)纜(lan)接(jie)頭(tou)(tou)，接(jie)頭(tou)(tou)處(chu)(chu)因(yin)外界(jie)施工而被裸露在外，接(jie)頭(tou)(tou)內正在放(fang)電(dian)，放(fang)電(dian)聲是一種(zhong)持(chi)續的(de)劈劈啪啪的(de)聲音，不(bu)是梆梆的(de)聲音，說明放(fang)電(dian)不(bu)是很充分，提(ti)高(gao)沖擊電(dian)壓后仍然(ran)如此。可能是因(yin)外界(jie)施工電(dian)纜(lan)被扯動，接(jie)頭(tou)(tou)內部受傷所致。重新制(zhi)作接(jie)頭(tou)(tou)后恢復供電(dian)。
測試體會(hui):
雖說接地電阻 20kΩ屬于高阻故障，但因故障點放電不充分或放電產生的弧光迅速熄滅，無法續弧，使得此高阻故障不能用二次脈沖法測試，應選用脈沖電流法測試該故障的故障距離。故障點在接頭處和故障點處浸在水里時，常發生這種情況。
