高阻不易擊穿的電纜接頭故障探測案例（十二）
時間(jian): 2022-07-24 19:04
瀏覽次數：
對這種加高壓有泄漏但不放電的故障，故障點在接頭處的可能性很大，依據測距結果找到接頭，就能排除故障。
一、故障線路情況描述及故障性質判斷
線路名址：上海兆葉公路 電壓等級：10KV
絕緣類型：XLFE絕緣 全長：1473m
圖12-2 電纜全長波形
圖12-3 電纜(lan)測試故(gu)障波形
線路名址：上海兆葉公路 電壓等級：10KV
絕緣類型：XLFE絕緣 全長：1473m
該電(dian)纜(lan)(lan)是在(zai)電(dian)纜(lan)(lan)溝內敷設(she)的(de)，運行中發(fa)生跳(tiao)閘停電(dian)事故，用戶根據(ju)以往(wang)經驗(yan)先沿(yan)線路查詢中間接(jie)頭，結果發(fa)現(xian)在(zai)一個中間接(jie)頭附近有燒(shao)焦氣(qi)味(wei)，打開(kai)蓋板后(hou)，發(fa)覺(jue)中間接(jie)頭已(yi)燒(shao)壞(huai)，重新敷設(she)十幾米(mi)電(dian)纜(lan)(lan)進行更(geng)換后(hou)，做電(dian)纜(lan)(lan)的(de)預防(fang)性試驗(yan)時，發(fa)現(xian)電(dian)壓升至30kV時C相泄漏仍很大。電(dian)纜(lan)(lan)敷設(she)情況如圖12-1所(suo)示(shi)。

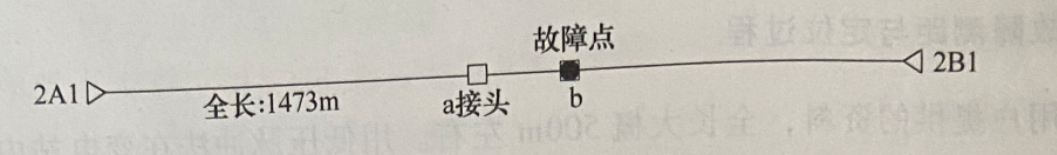

圖12-1 電纜(lan)敷(fu)設示意圖
經用兆(zhao)歐表測量C相(xiang)(xiang)對地絕緣(yuan)電阻(zu)為(wei)71MΩ，A、B相(xiang)(xiang)對地均為(wei)∞。判斷為(wei)電纜發生了單(dan)相(xiang)(xiang)高阻(zu)接地故障。
二、電纜故障測試儀器
三、故障測距與定位過程

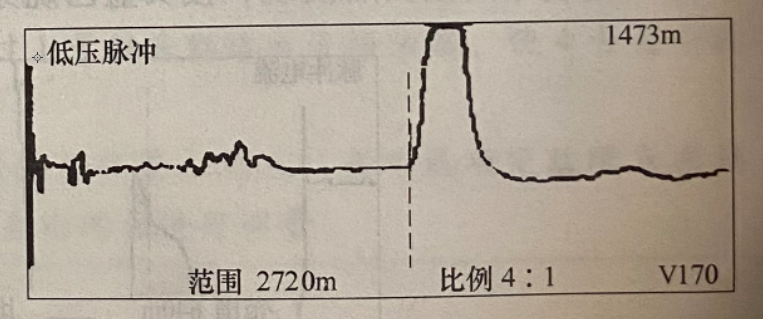

在2A1處用低壓脈(mo)沖法通過A相(xiang)(xiang)對金屬護層測得電纜全長為 1473m，測試波形如圖 12-2 所示，和資(zi)料相(xiang)(xiang)符(fu)。
圖12-2 電纜全長波形

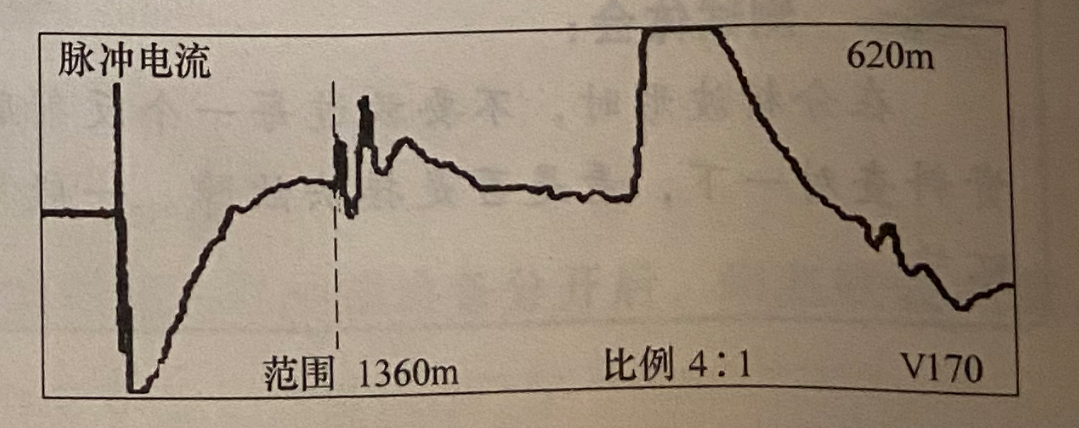

然(ran)后用脈沖(chong)電(dian)流直(zhi)閃法(fa)在(zai)C相對金屬護層之間加(jia)直流(liu)電(dian)壓，電(dian)壓加(jia)到 30kV時，電(dian)纜沒有放電(dian)現(xian)象;再對(dui)C相進行沖(chong)閃測(ce)試，偶爾出現(xian)放電(dian)現(xian)象，但電(dian)壓表擺動(dong)很小，得到圖12-3所示(shi)波形，說(shuo)明故障電阻很高(gao)，尚(shang)未完全擊穿。
據了解(jie)，該(gai)電纜為交聯聚乙烯絕緣(yuan)電纜，但護層卻(que)是鉛(qian)包材(cai)料，密(mi)封性很強(qiang)，不易受到(dao)外(wai)力損壞。根(gen)據測試經驗(yan)，電纜可能是某(mou)個(ge)接頭進了潮氣，導致了電纜的絕緣下(xia)降(jiang)。
圖12-3 電纜(lan)測試故(gu)障波形
處(chu)理這種(zhong)故(gu)障(zhang)的辦法一(yi)般(ban)有兩個(ge): 一是長時(shi)間對電纜進行直(zhi)流耐壓，時(shi)間一長故障(zhang)點就(jiu)會發(fa)熱，絕緣(yuan)會繼續下(xia)降發(fa)生擊穿放電;二是加大電容的電容量，多次對電纜進行(xing)沖擊，使電纜擊穿放電。 考慮到發生器的容(rong)量和長時間的直流(liu)耐壓會傷害電纜的其他地方，同時現(xian)場也沒有其他電容(rong)可(ke)用(yong)，上述(shu)兩種(zhong)方法現場(chang)都不能使(shi)用(yong)。
分析圖 12-3 所示的(de)脈沖電流波形，在(zai)距 2A1 終端頭(tou) 620m 附近的(de)某個接(jie)頭(tou)發生故障(zhang)的(de)可能(neng)性比(bi)較大(da)，商議后(hou)，丈量到 620m，打開(kai)蓋板，發現 10 多米內(nei)有兩個中(zhong)間接(jie)頭(tou)，見圖12-1中(zhong)a、b兩接(jie)頭(tou)，用手觸(chu)摸b接(jie)頭(tou)有點熱，打開(kai)接(jie)頭(tou)后(hou)有水(shui)流出(chu)。
把接(jie)頭(tou)兩(liang)端(duan)都鋸掉(diao)一段后，用2500V兆(zhao)歐表進行(xing)絕緣測量，各相都為(wei)∞，換一段電纜、做(zuo)接(jie)頭(tou)、做(zuo)直流耐壓合格后恢復送(song)電。
測(ce)試體會:
對這種加高壓有泄漏但不放電的故障，故障點在接頭處的可能性很大，依據測距結果找到接頭，就能排除故障。
