二次脈沖法測試典型電纜接頭故障案例（十五）
時間: 2022-08-03 22:27
瀏覽次數：
電纜在運行中發生了接地故障，用兆歐表測試三相對地絕緣電阻為:A相對地，B相對地0.5MΩ，C相對地5MΩ，診斷此電纜發生了多相高阻接地故障。
一、故障(zhang)線(xian)路情況描述(shu)及故障(zhang)性質診斷
線路名址:世紀花園小區 電壓等級:10kV
絕緣類型:XLPE 絕緣 電纜全長:390m
電(dian)纜(lan)(lan)敷設情(qing)況如圖 15-1所示，此(ci)電(dian)纜(lan)(lan)是(shi)世紀花園小區電(dian)源電(dian)纜(lan)(lan)，電(dian)纜(lan)(lan)在運行中發生了接(jie)地故障，用兆(zhao)歐表測(ce)試三相(xiang)對地絕緣電(dian)阻為:A相(xiang)對地∞，B相(xiang)對地0.5MΩ，C相(xiang)對地5MΩ，診(zhen)斷此(ci)電(dian)纜(lan)(lan)發生了多相(xiang)高阻接(jie)地故障。

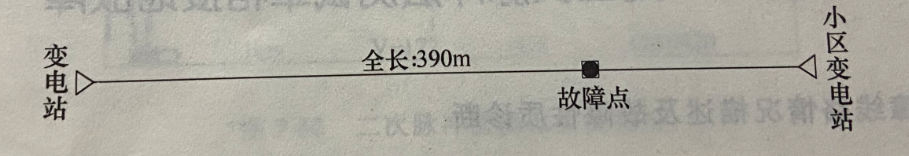

圖(tu)(tu)15-1電纜敷(fu)設示(shi)意圖(tu)(tu)
二(er)、電纜故障測試儀器
三、故障測距與定位過程
在變電(dian)站內，選(xuan)擇波速度為(wei)(wei)172m/μs，通(tong)過A相對金屬護層(ceng)用低(di)壓脈沖法測得電(dian)纜的(de)全長為(wei)(wei)391.3m，波形(xing)如(ru)圖15-2所示，同時電(dian)纜在232.2m處有一個明顯(xian)的(de)接頭反(fan)射，波形(xing)如(ru)圖 15-3 所示，和資料基(ji)本相符(fu)。

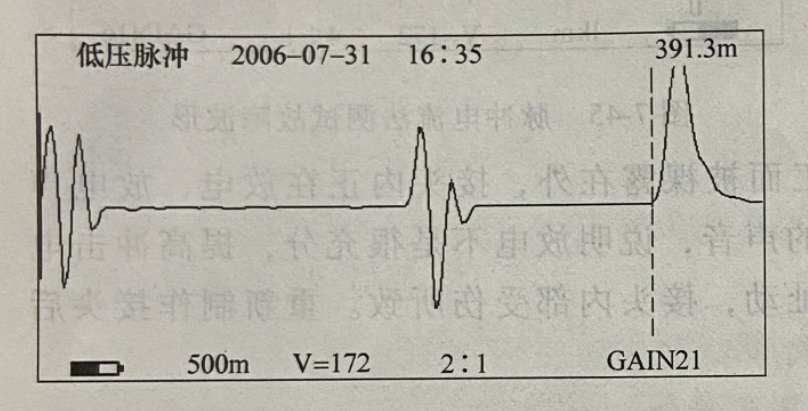

圖15-2 電纜全長波形

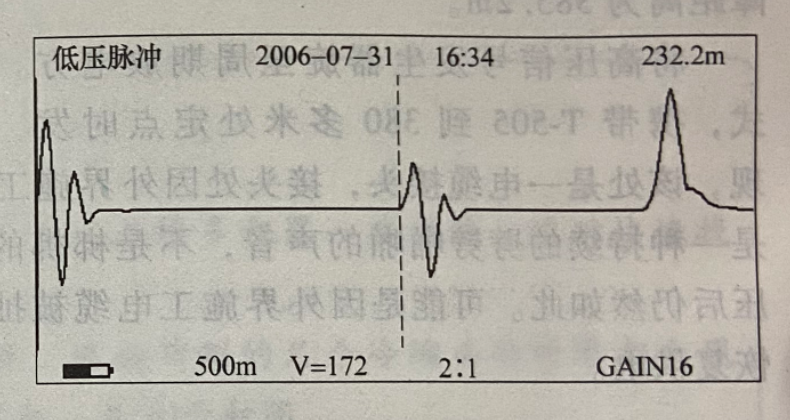

圖15-3 電纜接頭波形
把GDBN-G60、GDBN-C2000和GDBN-DC2000組合連接后，用二次脈(mo)沖法(fa)測(ce)試(shi)，得到如圖15-4所(suo)示的二次脈沖波(bo)形，電纜的故障距離為232.2m。從故障(zhang)距離和波形(xing)上可以看出，故障(zhang)點就在(zai)中間接頭處。

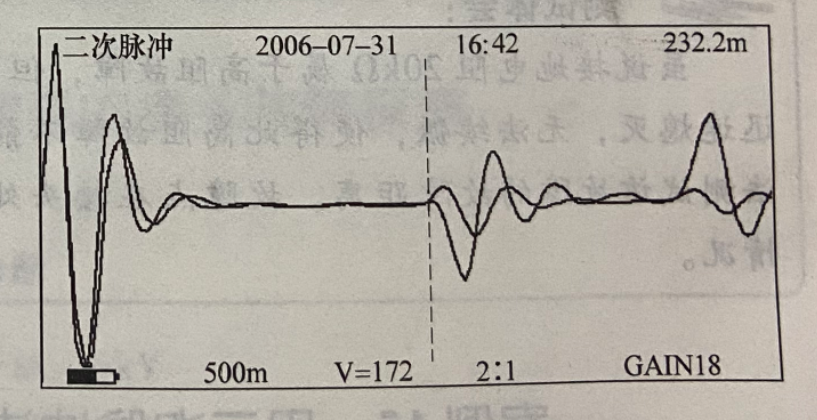

圖15-4 二次脈沖(chong)法測(ce)試故障波形
因比較清(qing)楚電(dian)纜中間接(jie)頭的位(wei)置，故障定(ding)點過程(cheng)十分簡單，攜帶(dai)定(ding)點儀到接頭(tou)處，立刻就接收到了放電(dian)產生的(de)聲音信號(hao)。挖出(chu)接頭后(hou)，看(kan)到了開放(fang)性的接頭(tou)(tou)故障，接頭(tou)(tou)內有水。
測試體會(hui):
如(ru)果故(gu)障電纜的路徑比(bi)較清(qing)楚，資料(liao)比(bi)較齊全(quan)，將會給故(gu)障查找(zhao)帶來很大的方便(bian)。
