有多個故障點的電纜故障探測案例（二十一）
時間: 2022-08-17 16:32
瀏覽次數：
電纜為10kV供電電纜，沿路敷設，中間沒有接頭，跨過一小區花園后接到分支箱內。電纜在運行中突然發生三相短路并接地故障
一、故障(zhang)線路情況描述及(ji)故障(zhang)性質診斷
線路名址:深圳大梅沙 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:544m
電纜為10kV供電電纜，沿(yan)路敷設，中間沒有接(jie)頭，跨過一小區花園后接(jie)到分支箱內。電纜在運行中突然發(fa)生三相短路并接(jie)地故障。電纜敷設情況如(ru)圖21-1所(suo)示。

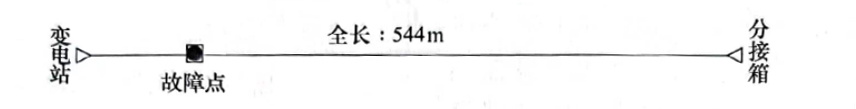

圖21-1電纜敷(fu)設示意(yi)圖
測試(shi)人員(yuan)到達現(xian)場后(hou)(hou)，先用(yong)兆歐表測試(shi)三相對地(di)絕緣電(dian)阻，均為 0。然后(hou)(hou)用(yong)萬用(yong)表測得絕緣電(dian)阻為:A相對地(di)15Ω、B相對地(di)250kΩ、C相對地(di)80kΩ。
二(er)、電纜故障測(ce)試儀器
三、電(dian)纜(lan)故(gu)障(zhang)測距(ju)與定位過(guo)程
在變電(dian)站(zhan)內，先用低壓脈(mo)沖法，通過(guo)B相(xiang)對金屬護層測(ce)試電(dian)纜的全長為544m，和(he)資料(liao)相(xiang)符，波形(xing)未打印。
然(ran)后通(tong)(tong)過(guo)A相對金屬護層(ceng)用(yong)低壓(ya)脈(mo)沖(chong)(chong)比(bi)較(jiao)法測(ce)(ce)試(shi)，得故障距(ju)離(li)(li)為41m，波(bo)形(xing)如圖(tu)(tu)21-2所示(用(yong)比(bi)較(jiao)法測(ce)(ce)試(shi)的(de)低壓(ya)脈(mo)沖(chong)(chong)波(bo)形(xing)未(wei)打印，僅打印下直接測(ce)(ce)量(liang)的(de)波(bo)形(xing))。再通(tong)(tong)過(guo)向(xiang)B相和金屬護層(ceng)之間施加(jia)高(gao)壓(ya)脈(mo)沖(chong)(chong)，用(yong)脈(mo)沖(chong)(chong)電流法測(ce)(ce)得故障距(ju)離(li)(li)為45m，測(ce)(ce)試(shi)波(bo)形(xing)如圖(tu)(tu)21-3所示。確認故障點應該就在(zai)距(ju)變電站(zhan)40多(duo)米的(de)地方。
攜(xie)帶GDBN-D10聲磁數顯靜噪定點儀到(dao)40多米(mi)處去定點(dian)，輕松(song)看到(dao)了(le)故障點(dian)放電(dian)(dian)的(de)聲音波形(xing)，同時也聽(ting)到(dao)了(le)微弱的(de)放電(dian)(dian)聲音，移動(dong)探頭后(hou)找(zhao)到(dao)聲磁(ci)時間(jian)差最小的(de)位(wei)置(9x0.2ms)。挖(wa)出電纜后(hou)，看(kan)到輕微的(de)只有一個小洞的故障點(dian)。

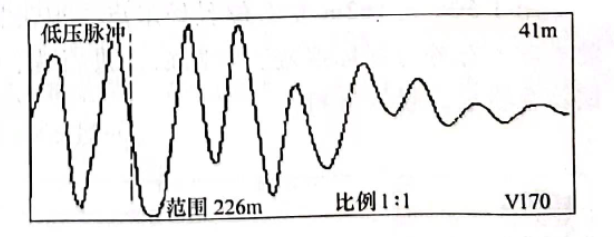

圖21-2 低壓脈沖法測故障波形
處(chu)理完該處(chu)故障并做好接頭后，用兆歐表測C相(xiang)對地(di)(di)絕緣仍為(wei)0，用(yong)萬(wan)用(yong)表測量(liang)仍為(wei)80kΩ，其他兩相(xiang)恢(hui)復(fu)到∞。分析后認為(wei)，C相(xiang)的故障(zhang)出在其他地(di)(di)方。
回到變(bian)電站內，通過C相對金(jin)屬護層用(yong)脈沖(chong)電流(liu)法測試故障距(ju)離為83m，波形如(ru)圖21-4所示。

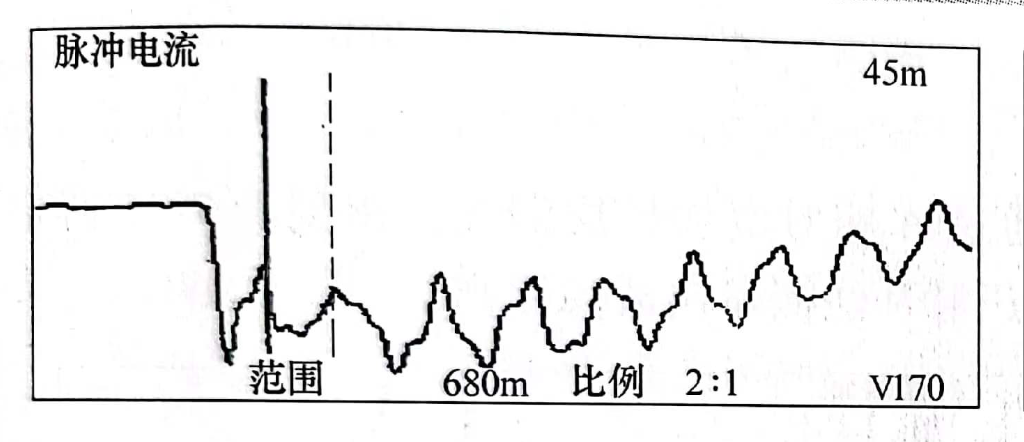

圖21-3 脈沖電流法測B相故障波形

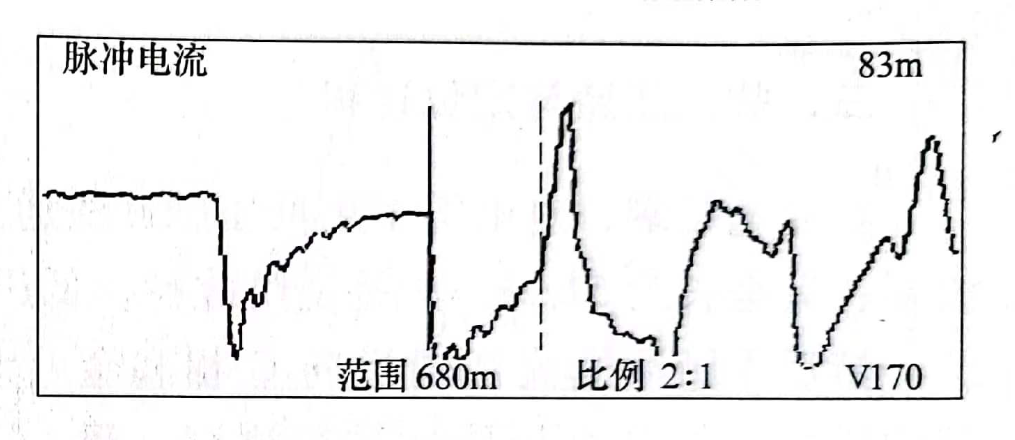

圖21-4 脈沖電流法測C相故障波形
圖21-4 脈沖電流法測C相故障波形
; 丈量(liang)到83m處，發現該處在(zai)小區花園(yuan)的(de)草(cao)叢中，有動土的(de)跡(ji)象，但用GDBN-D10定(ding)點，沒(mei)有(you)放(fang)電(dian)(dian)的(de)聲(sheng)音，波形也聽(ting)不到(dao)放(fang)電(dian)(dian)聲(sheng)音。考(kao)慮到(dao)圖21-4 所(suo)示波形是標準的(de)放(fang)電(dian)(dian)波形，故障距離(li)應該沒(mei)有(you)錯(cuo)，讓人把動土的(de)地方挖開(kai)，找到(dao)了電(dian)(dian)纜的(de)被破壞點。
測試體會:
第一個A、B相(xiang)對地(di)的(de)故障點，應該是(shi)由于C相(xiang)被外力破(po)壞發生接地(di)后，引起 A、B相(xiang)的(de)相(xiang)電壓提高(gao)，因(yin)A、B相(xiang)中某相(xiang)在該處(chu)相(xiang)對比較薄弱引起擊穿放電。
