多相多點的電纜接地故障探測案例（二十）
時(shi)間: 2022-08-16 08:46
瀏(liu)覽次數：
一、故障線路情況描述及故障性質診斷 線路名址:吳淞化工廠 電壓等級:10kV 絕緣類型:XLPE絕緣 電纜全長:395m 電纜在做預防性直流耐壓試驗時，A、C相泄漏電流升高并分別擊穿，形成高阻
一、故(gu)障線路(lu)情(qing)況描述及(ji)故(gu)障性質診斷(duan)
線路名(ming)址:吳(wu)淞化工廠 電壓等級:10kV
絕緣類型(xing):XLPE絕緣 電(dian)纜全(quan)長:395m
電(dian)纜(lan)在(zai)做(zuo)預防性(xing)直流耐(nai)壓試驗時(shi)，A、C相(xiang)泄(xie)漏(lou)電(dian)流升高并分別擊(ji)穿(chuan)，形成高阻接(jie)地故障，B相(xiang)未做(zuo)試驗。經兆歐(ou)表測(ce)試絕緣電(dian)阻，A相(xiang)對(dui)地為4MΩ，C 相(xiang)對(dui)地為50，MQ.B相(xiang)對地為(wei)∞。電纜敷設(she)情況如圖(tu)20-1所示。
圖20-1電纜敷設(she)示意圖
二、電纜故障(zhang)測試(shi)儀(yi)器
三、電纜故障測距與定位過程

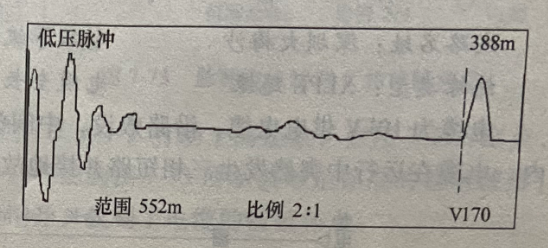

在變電站端(duan)，用低壓(ya)脈沖法通過B相對(dui)金屬護層測試電纜的全長為388m，測試波形如(ru)圖(tu) 7-67 所示，和資(zi)(zi)料基本相符，波速度(du)選(xuan)(xuan)擇為170m/μs，如(ru)果選(xuan)(xuan)擇為172m/μs,就(jiu)可能和資(zi)(zi)料完全相符了(le)。

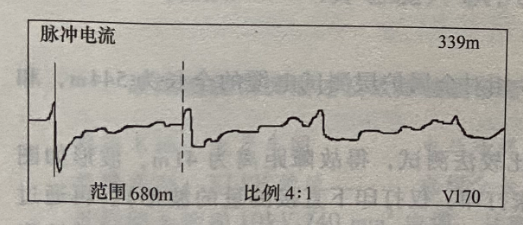

用高壓信號發(fa)生器向A相和金屬護層(ceng)之間施(shi)加高(gao)壓脈沖(chong)，通過GDBN-C1000 電力電纜故障測試儀測(ce)得脈沖電流沖閃波(bo)形，如圖20-2所示，故(gu)障距離為339m。
圖20-2電纜全長波(bo)形
用(yong)GDBN-D10聲磁(ci)數(shu)顯靜噪定點儀的聲(sheng)磁同(tong)步法到距鍋爐房60m的地方(fang)去定點，該處電纜埋設在(zai)鍋 爐房邊(bian)，周(zhou)圍環境噪聲很大，而且埋(mai)設深度在1.3m以上，用聽聲(sheng)音(yin)(yin)的方法定(ding)點(dian)很費(fei)力，根本聽不到放電(dian)聲(sheng)，但(dan)通過用眼睛(jing)看(kan)聲(sheng)音(yin)(yin)波(bo)形(xing)的聲(sheng)磁(ci)同(tong)步法，輕松找到聲(sheng)磁(ci)時間(jian)差(cha)為11x0.2ms的地(di)方為故障點(dian)，挖(wa)開后，發現電(dian)纜由于受到周圍土壤的腐(fu)蝕(shi)，故障點(dian)處電(dian)纜的外(wai)護層(ceng)破損(sun)，鋸斷后，排(pai)除了A相故障。

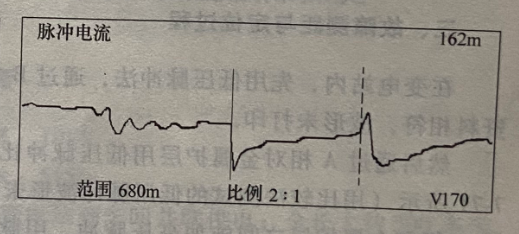

再用(yong)兆歐表向(xiang)兩端測試，發現C相向(xiang)變電(dian)站方向(xiang)絕緣(yuan)仍不好(A相已(yi)排除)，又到變電(dian)站內通過C相對金屬護層用(yong)脈沖電(dian)流法測量了一次，得到圖20-4所示波形，故障點(dian)在162m位(wei)置上。
圖(tu)20-3脈沖(chong)電流法測試(shi)A相故障波形
圖20-4 脈(mo)沖電流法測試B相故(gu)障波形
用(yong)GDBN-D10聲磁數顯靜噪定點(dian)儀到(dao)162m左右(you)位置(zhi)處(chu)定點，很快找到(dao)故障點，確認后挖出(chu)電纜，發現在電纜本體上有外力損壞(huai)痕跡，鋸斷后，進(jin)行去潮試驗，重新制作中間(jian)接頭，經直流耐壓試驗合格(ge)后，投入運行。
測試體會:
1.找到故障點(dian)把(ba)電纜鋸斷后(hou)，一(yi)定要用(yong)兆歐(ou)表對電纜的絕緣重新測量一(yi)遍，以防存在多個故障點(dian)。
2.做直流耐(nai)壓試(shi)驗時，在兩相已閃絡擊穿(chuan)的情況下(xia)，第三相就不必再(zai)加壓試(shi)驗了，這樣有利于測(ce)量(liang)校正波速度(du)和用(yong)其他方法測(ce)試(shi)故障距離。
