長放電延時的電纜故障探測案例（二十三）
時(shi)間: 2022-08-21 09:14
瀏覽次數：
GDBN-G60電纜測試高壓信號發生器、GDBN-C2000電纜故障測試儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表等。
一、故障線(xian)路情況(kuang)描述及故障性(xing)質(zhi)診斷
線路名址:華為(wei)專線 電壓等級:10kV
絕(jue)緣(yuan)類型:XLPE絕(jue)緣(yuan) 電(dian)纜全長:680m

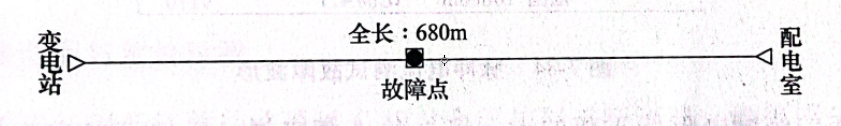

電纜(lan)(lan)為10kV供電電纜(lan)(lan)，沿路直(zhi)埋敷(fu)設，中(zhong)間沒有接頭(tou)。電纜(lan)(lan)在運行中(zhong)發(fa)生接地故障。電纜(lan)(lan)敷(fu)設情況如(ru)圖23-1所示。
圖(tu)23-1電(dian)纜(lan)敷設示意圖(tu)
測(ce)試(shi)人員到達現(xian)場后，用數(shu)字式兆歐表測(ce)試(shi)三相對地(di)絕緣(yuan)電阻(zu)為(wei)(wei):A相對地(di)15kΩ， B相對地(di)250MΩ，C相對地(di)1500MΩ，確診為(wei)(wei)多相高阻(zu)接地(di)故障。
二、電纜故障測試儀器
GDBN-G60電纜測試高壓信號發生器、GDBN-C2000電纜故障測試儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表等。

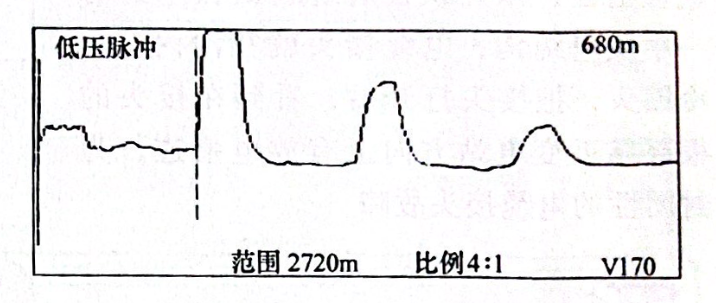

圖 23-2 電纜全長波形
三、電纜故障測距與定位過程
在變電站，首先通過B、C相(xiang)間(jian)測得圖 7-82所示波形，電纜的全長為680m，和資料基本相(xiang)符。
然后，通過向A相和金(jin)屬護(hu)層之(zhi)間(jian)施(shi)加(jia)高壓脈(mo)沖(chong)，用脈(mo)沖(chong)電流法測試故障距離(li)，在脈(mo)沖(chong)電壓 25kV 時，測得圖(tu) 23-2所示波(bo)形，從(cong)波(bo)形圖(tu)上可以(yi)看到(dao)，這是一個全長多次反射的波形(xing)，故障點好(hao)像(xiang)沒有放電(dian)。但從G60電纜測試高壓信號發生器的電壓表指針可以看(kan)出，指針(zhen)迅速回擺(bai)，說明(ming)故障(zhang)點已經放(fang)電(dian)。考慮到故障點(dian)放(fang)電(dian)所需的(de)延時可能較長，故障點(dian)放(fang)電(dian)產生的(de)脈(mo)沖信號，儀(yi)器沒有采集到。測試時，需要調整放(fang)電(dian)延時。
圖 23-2 電纜全長波形

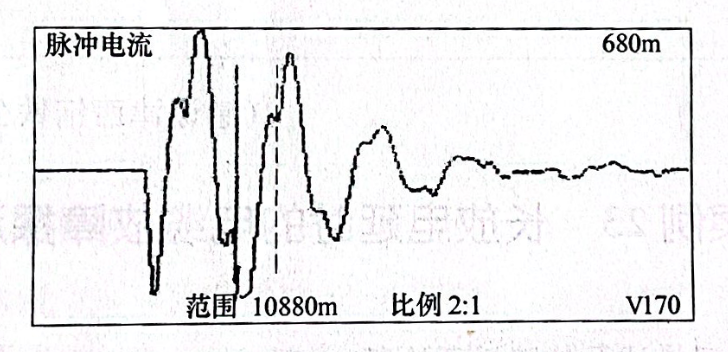

圖23-3沒(mei)采集到放電脈(mo)沖的脈(mo)沖電流波形

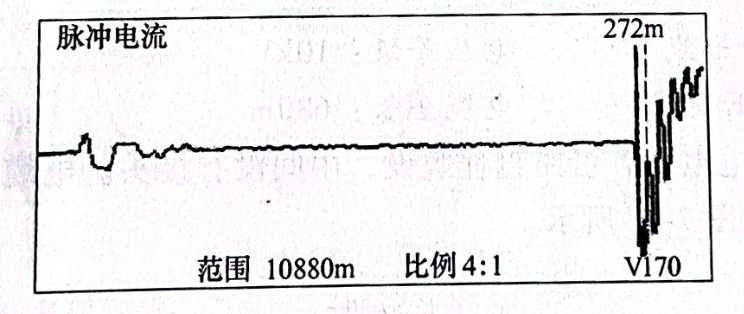

圖(tu)23-4脈沖電流測試故障波形
由于C相(xiang)(xiang)的絕(jue)緣電阻是A相(xiang)(xiang)的十萬(wan)倍，對A相(xiang)(xiang)來說，C相(xiang)(xiang)可以當作(zuo)好(hao)相(xiang)(xiang)。于是把 C相(xiang)(xiang)作(zuo)為測試聯(lian)絡線，用低(di)壓電橋法測得A相(xiang)(xiang)的故(gu)障距(ju)(ju)離(li)為290m，和脈沖電流(liu)法測試的距(ju)(ju)離(li)基本相(xiang)(xiang)符。
攜帶GDBN-D30電纜故障定點儀到280m左右去定點，找到了聲磁時間差最小的點(12*0.2ms)。開挖后，發現有5條電纜并排在一起，雖然能聽到放電聲音，但卻看不到開放性的故障點，于是把溝內的干沙土均勻地撒在5條電纜上，很容易就找到了沙土隨放電振動的地方。該故障為封閉性故障，剝開電纜后，發現電纜線芯絕緣上有一被擊穿的如黃豆大小的圓孔。
測試體會：
在向電纜中施加高壓脈沖使故障點放電時，要想判斷故障點的放電與否，可以看高壓信號發生器的電壓表或電流表是否大幅度的迅速擺動，如果發生了大幅度的擺動，則表明故障點放電了。此時，如果儀器沒有收集到放電脈沖，在確保儀器沒有問題的情況下，則可能是碰到了長放電延時的故障，需調整儀器的放電延長時間，再采集放電波形。
