近距離高阻接地的電纜故障探測案例（二十四）
時間: 2022-08-24 22:33
瀏覽次(ci)數(shu)：
典型的近距離故障波形，當測試時得到這種波形時，就在比較近的距離內尋找故障點就可以了
一(yi)、故障線路(lu)情況(kuang)描述及故障性質診斷
線路名址:滬南公路 電壓(ya)等級:10kV
絕(jue)緣類型:XLPE絕(jue)緣 電纜全長(chang):392m
此電纜(lan)線路在運行(xing)中跳閘(zha)后停電，經多(duo)次合閘(zha)不成功(gong)。電纜(lan)敷設情況如圖(tu)24-1所示。

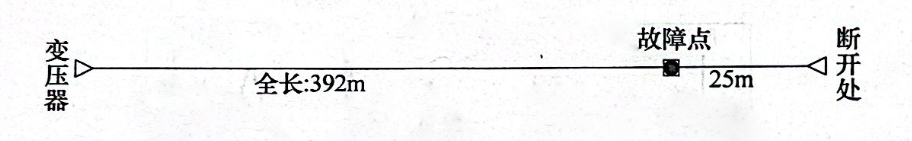

圖24-1電纜敷設示意圖
在斷(duan)開處用兆歐(ou)表和萬用表測試(shi)三相(xiang)對(dui)地(di)(金屬護層)之間的絕緣電阻，得到A相(xiang)對(dui)地(di)為2kΩ，B相(xiang)對(dui)地(di)為1MΩ，C相(xiang)對(dui)地(di)為∞，確定(ding)為多相(xiang)高阻接地(di)故(gu)障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
首先在(zai)斷開處用(yong)低壓(ya)脈沖(chong)法通過C相(xiang)對金屬護層進行測試，測得圖24-2示(shi)的波形，全長為392m。

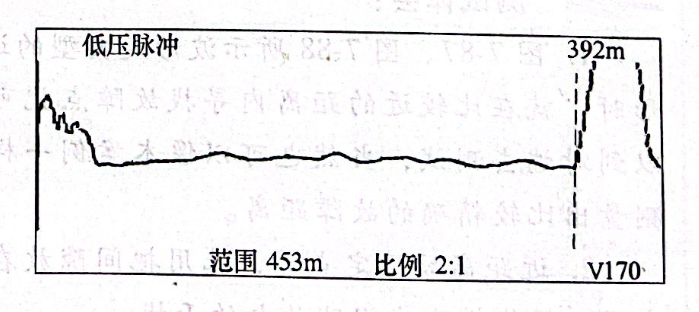

圖(tu)24-2 電纜全(quan)長波形
;然后用脈沖(chong)電流沖(chong)閃法分別通過A B相對金屬護層(ceng)進行測試，測得(de)圖24-3、圖24-4所示(shi)波(bo)形，測得(de)故障(zhang)距離為31m。這是一個近距離故障波(bo)形，由于確(que)定這種近距離波形零(ling)點的位(wei)置和虛光標的位(wei)置都比(bi)較(jiao)困難，所以其所測故障距離(li)的 處相對誤差比較大(da)。
考慮到(dao)故(gu)障(zhang)點離(li)(li)測試端比(bi)較近，定(ding)點時可能(neng)會受到(dao)球(qiu)間隙放電的干擾，為精確測得故(gu)障(zhang)距離(li)(li)并利于定(ding)點，我們(men)按圖24-5所(suo)示接線(xian)圈進(jin)行接線(xian)，把放電球(qiu)間隙改到(dao)變(bian)器(qi)端A間，通對地進(jin)行脈沖電流法測距，得到(dao)圖24-6所(suo)示波形，故(gu)障(zhang)跑離(li)(li)為759m，則有392x2-759=25m，證實(shi)故(gu)障(zhang)點在斷開處向變(bian)壓器(qi)方向大概25m處。

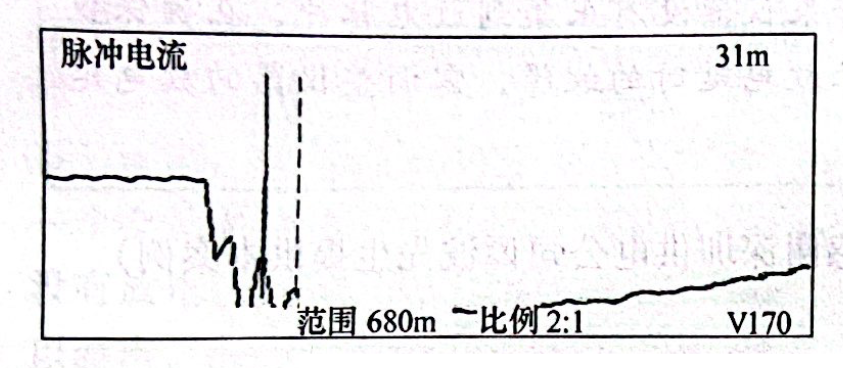

圖24-3 電纜A相故障波形

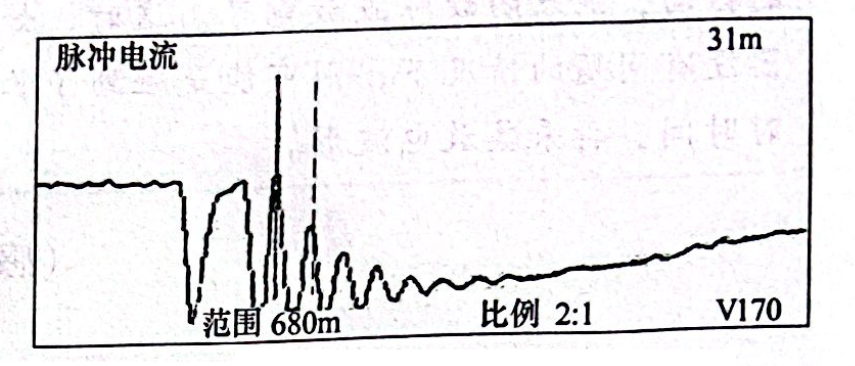

圖24-4 電纜(lan)B相(xiang)故障波形

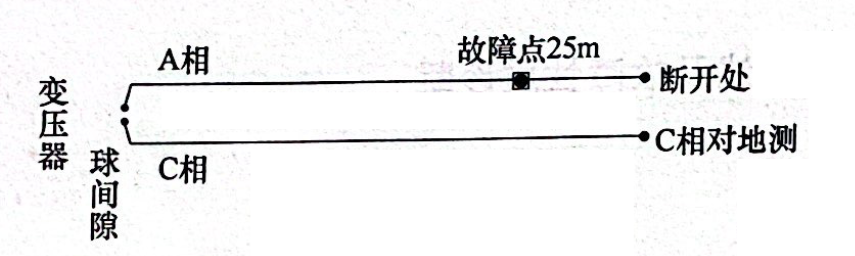

圖24-5 在(zai)變壓(ya)器(qi)端A、C相(xiang)間做球間隙接線(xian)

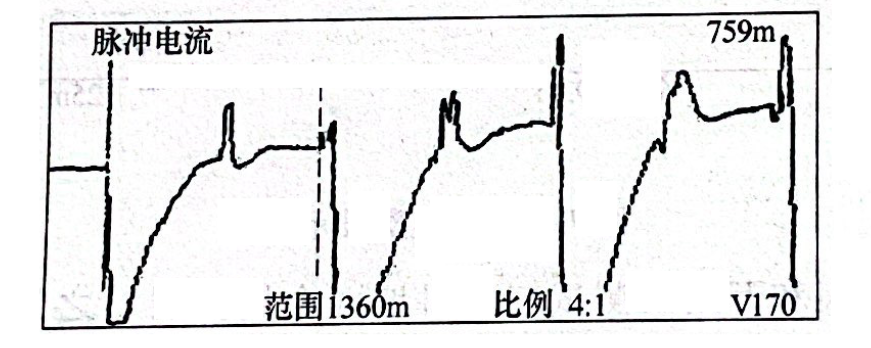

圖24-6 在變(bian)壓器端A、C相間(jian)做(zuo)球間(jian)隙測得的故障(zhang)波形
在測(ce)得故障點在31m的位(wei)置(zhi)后，就用聽音器進行了第一次故障定點，但由于受到近端球間隙(xi)擊穿放電聲音的影響，很難找到精確的故障點位(wei)置(zhi)。
當把(ba)球間隙改到變電站端后(hou)，用聲(sheng)磁同步(bu)法(fa)進(jin)行第二次定點，輕松地找到了故障點的具體位置。
測(ce)試(shi)體(ti)會:
1、圖24-3、圖24-4所示波形(xing)是(shi)典型的(de)近(jin)距離故(gu)障波形(xing)，當測試時(shi)得到(dao)這(zhe)種波形(xing)時(shi)，就(jiu)(jiu)在比較近(jin)的(de)距離內尋找故(gu)障點就(jiu)(jiu)可(ke)以了(le)。在受到(dao)球(qiu)間(jian)隙(xi)放(fang)電(dian)干擾(rao)時(shi)，可(ke)以到(dao)對端去(qu)測試，當然(ran)也可(ke)以像本案例一樣，把線路的(de)接(jie)線方法改(gai)變一下，則可(ke)測量(liang)出比較精確的(de)故(gu)障距離。
2、近距離故障定點時，選用把間隙放在儀器內部的系列高壓信號發生器，便能排除球間隙放電的干擾。
