埋設極深的電纜短路故障探測案例（三十二）
時(shi)間: 2022-09-15 22:31
瀏覽次(ci)數：
用低壓脈沖法測試故障距離或電纜全長時，如果波速度沒有太大偏差，在1000m的量程內，測試所得故障距離的誤差很小。如果此時無法進行故障定點可以根據這個特點，用丈量的方法，尋
一、故(gu)障線路(lu)情況描述及(ji)故(gu)障性質診(zhen)斷
線路名稱:哈爾濱盟克聯通專用線 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:1500m
電纜線路施工(gong)完畢(bi)，驗(yan)收時發現有接地(di)故障，用兆歐(ou)表測試三相對(dui)地(di)絕緣電阻為：A相對(dui)地為∞，B相對(dui)地為∞，C相對地為0；用萬用表測得C相對地電阻為2Ω，診(zhen)斷(duan)此電纜發生(sheng)了單(dan)相(xiang)低(di)阻(zu)接地故障，選擇用低(di)壓脈沖法(fa)測(ce)試故障距離。電纜敷設情(qing)況(kuang)如圖(tu)32-1所(suo)示。

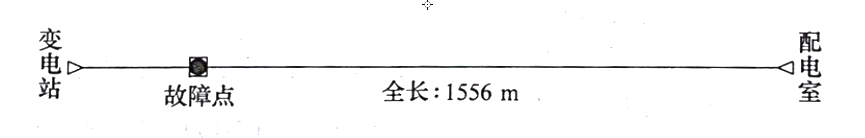

圖(tu)32-1 電纜(lan)敷(fu)設示(shi)意圖(tu)
二、電(dian)纜故障測試儀器
三、電纜故障測距與定位過程
在變電站，用GDBN-C2000的(de)低壓脈沖方式，通過A、B相(xiang)間(jian)測得(de)電(dian)纜全長為(wei)1556m，如圖(tu)(tu)32-1所(suo)示，和資(zi)料基本相(xiang)符。然后通過C相(xiang)對金屬護層(ceng)測試，得(de)短路故(gu)(gu)障(zhang)距離為(wei)96m，低壓脈沖故(gu)(gu)障(zhang)波形如圖(tu)(tu)32-3所(suo)示。
圖32-2 電纜全(quan)長波形(xing)

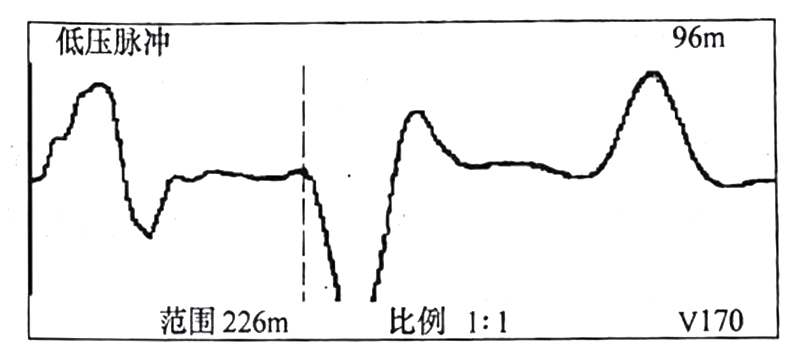

圖32-3 低壓脈沖法測故障波形
在向(xiang)電(dian)(dian)纜(lan)中施加高壓脈沖(chong)后，攜(xie)帶定點(dian)儀到(dao)96m附近去(qu)定點(dian)時發現，100m左右(you)是一條馬(ma)路，電(dian)(dian)纜(lan)在馬(ma)路下埋深6m，是通過(guo)PVC管(guan)(guan)敷設(she)的，PVC管(guan)(guan)外是水泥(ni)管(guan)(guan)，水泥(ni)管(guan)(guan)外是土質(zhi)涵洞。根據(ju)經驗，像這種短路故(gu)障，放電(dian)(dian)聲音可(ke)能(neng)極小(xiao)，加上套(tao)有幾層管(guan)(guan)子埋深又那么(me)深，用定點(dian)儀器(qi)定出(chu)故(gu)障點(dian)的可(ke)能(neng)性很小(xiao)。果然(ran)，在馬(ma)路上方及左右(you)，反復定點(dian)，根本(ben)就收(shou)不(bu)到(dao)放電(dian)(dian)的聲音信(xin)號(hao)。用路徑儀的音頻(pin)信(xin)號(hao)法(fa)定點(dian)，在馬(ma)路之前信(xin)號(hao)都差不(bu)多(duo)，馬(ma)路上由于埋設(she)太深，收(shou)不(bu)到(dao)信(xin)號(hao)，過(guo)馬(ma)路后信(xin)號(hao)減弱。
根據上(shang)述(shu)定點情(qing)況，測試組(zu)協商后認(ren)為故障就在(zai)馬(ma)路(lu)下(xia)，應該把馬(ma)路(lu)兩端電(dian)纜(lan)鋸斷(duan)，重(zhong)新敷設(she)一段過路(lu)電(dian)纜(lan)。但由(you)于電(dian)纜(lan)是剛敷設(she)的，在(zai)沒(mei)有確(que)認(ren)故障點確(que)實(shi)在(zai)馬(ma)路(lu)下(xia)的情(qing)況下(xia)，并不敢貿(mao)然鋸斷(duan)電(dian)纜(lan)。最(zui)后測試組(zu)決定從馬(ma)路(lu)下(xia)掏(tao)電(dian)纜(lan)，看能不能掏(tao)到故障點。但馬(ma)路(lu)下(xia)電(dian)纜(lan)很難開挖，從哪側開始挖呢?
根據經(jing)驗，像這種用低壓脈沖法(fa)測(ce)(ce)得故障(zhang)距離只有96m的(de)故障(zhang)，由于距離較近(jin)(jin)，測(ce)(ce)距的(de)絕對誤差很小，一般不會超過2m。于是先把(ba)近(jin)(jin)端預(yu)留挖出，測(ce)(ce)量(liang)電(dian)(dian)纜(lan)到馬(ma)路(lu)的(de)確切距離，看96m具體離馬(ma)路(lu)的(de)哪側近(jin)(jin)些。通過測(ce)(ce)量(liang)后發現，電(dian)(dian)纜(lan)96m的(de)地方大概在測(ce)(ce)試端一側馬(ma)路(lu)內3m多深的(de)地方。
從馬路近測試端(duan)側往里挖(wa)了2m多以后(hou)，用定點(dian)儀聽到了電(dian)纜放電(dian)的聲音，確(que)認故障(zhang)點(dian)就在(zai)馬路下(xia)。從馬路兩端(duan)鋸斷電(dian)纜，將(jiang)其(qi)從管(guan)內抽出(chu)后(hou)發現，電(dian)纜上被釘(ding)了一個鋼(gang)釘(ding)。重新敷設一段(duan)電(dian)纜，做兩個接頭，耐壓試驗(yan)后(hou)合(he)格。
測試體會:
用低壓脈沖法測(ce)試故障(zhang)距離(li)或電纜全長時，如果波速度(du)沒有(you)太大偏差(cha)，在1000m的(de)量程內(nei)，測(ce)試所(suo)得(de)故障(zhang)距離(li)的(de)誤(wu)差(cha)很小。如果此時無(wu)法進行故障(zhang)定點(dian)可以根據這(zhe)個特點(dian)，用丈量的(de)方法，尋找故障(zhang)點(dian)的(de)位(wei)置。
