埋設較復雜的電纜故障探測案例（三十一）
時間: 2022-09-12 22:32
瀏(liu)覽次數：
該電纜線路一端是變電站，另一端是桿塔，在桿塔處因電纜很多，而且不是一次敷設的，使電纜多次被破壞。這些電纜曾經在此地發生過多次故障。
一、故(gu)障線路情(qing)況描述及故(gu)障性質(zhi)診斷(duan)
線路名址:淄川盛火電廠 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:224m
電(dian)纜(lan)(lan)(lan)敷(fu)設情(qing)況如圖31-1所示，該電(dian)纜(lan)(lan)(lan)線路一端是變電(dian)站(zhan)，另一端是桿塔，在桿塔處因電(dian)纜(lan)(lan)(lan)很多，而且不是一次敷(fu)設的，使(shi)電(dian)纜(lan)(lan)(lan)多次被破壞。這些電(dian)纜(lan)(lan)(lan)曾經在此(ci)地發生(sheng)過多次故(gu)障。
圖31-1電纜敷設示意圖
此電(dian)纜(lan)(lan)(lan)為單芯交聯聚乙(yi)烯電(dian)纜(lan)(lan)(lan)，電(dian)纜(lan)(lan)(lan)中(zhong)無金屬護(hu)層(ceng)。電(dian)纜(lan)(lan)(lan)線路在運(yun)行時發生了(le)接地(di)(di)并短(duan)路故障(zhang)，把(ba)電(dian)纜(lan)(lan)(lan)孤(gu)立(li)后(hou)，用兆歐表(biao)(biao)測試電(dian)纜(lan)(lan)(lan)的絕緣為:A、C相(xiang)對地(di)(di)為0，B相(xiang)對地(di)(di)∞;用萬用表(biao)(biao)測試A、C相(xiang)對地(di)(di)電(dian)為2M，AC相(xiang)間為20k，診斷該電(dian)纜(lan)(lan)(lan)發生了(le)多(duo)相(xiang)高(gao)阻(zu)接地(di)(di)故障(zhang)。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
分析電(dian)(dian)纜的(de)絕緣情況(kuang)后發現，這個故(gu)障不(bu)太好理解。電(dian)(dian)纜本身是(shi)單芯電(dian)(dian)纜，相間(jian)電(dian)(dian)阻(zu)(zu)不(bu)應小于相地(di)電(dian)(dian)阻(zu)(zu)，唯一(yi)合理的(de)解釋是(shi):電(dian)(dian)纜A、C相在故(gu)障點處(chu)壓在了(le)(le)一(yi)起，故(gu)障點處(chu)電(dian)(dian)纜線芯外的(de)銅屏(ping)蔽被(bei)燒了(le)(le)一(yi)個洞(dong)，使A、C相間(jian)形(xing)成(cheng)了(le)(le)放(fang)電(dian)(dian)通道。
在變電(dian)站，首先(xian)通過B相對(dui)銅(tong)屏蔽(bi)，用低壓脈沖法(fa)測(ce)得(de)電(dian)纜的(de)全(quan)長為224.4m，如圖(tu)31-2所示。

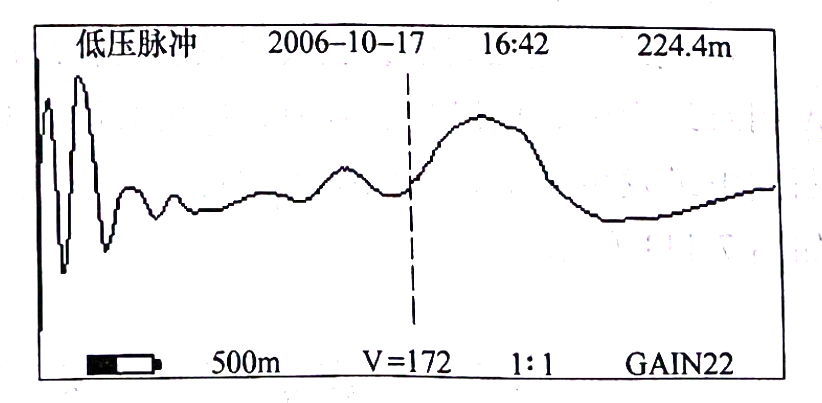

圖(tu)31-2電纜(lan)全長波形
然后(hou)用高壓信號發生器向A相和銅(tong)屏蔽(bi)之間施加(jia)高壓脈沖，用脈沖電流(liu)法(fa)測(ce)試。測試中(zhong)發現:所得到(dao)的脈沖電流很亂，很難理解。于是把高壓脈沖換到(dao)了 A、C兩相(xiang)之間，把C相(xiang)近(jin)端和(he)工作地連接，測得如(ru)圖31-3所示脈沖電流(liu)波(bo)形，故障距(ju)離(li)為(wei)176.8m。

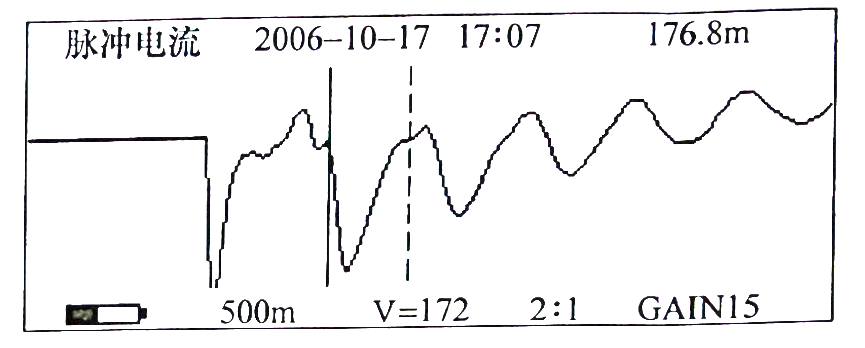

圖31-3脈沖(chong)電流測電纜故(gu)障波形
據工作(zuo)人員介紹，電(dian)纜在(zai)(zai)桿(gan)塔處(chu)預留很(hen)多，176m應(ying)該(gai)在(zai)(zai)桿(gan)塔的(de)預留圈內。于是把高壓(ya)信號(hao)發(fa)生器調至周(zhou)期放電(dian)后，攜帶GDBN-D30到(dao)桿塔(ta)附近(jin)尋找故障(zhang)點，挪動探頭后，最后把(ba)聲磁(ci)時間差為22x0.2ms的地方(fang)定為故(gu)障點的位置，此處聲磁(ci)時間差最小。
根據(ju)經驗，在土(tu)質(zhi)比較結實的情況下(xia)，這個22x0.2ms的聲磁時間差有點(dian)大，電纜埋設可能比較深或地下(xia)發生了其他情況。果然，在開挖后，發現1m深處有一(yi)電纜，和故障電纜的材(cai)質、線徑一(yi)切情況相同，但電(dian)纜上卻沒有開(kai)放性的故障點(dian)，用耳(er)朵也不能直(zhi)接聽到放電聲，這和(he)開始時的分析有(you)出入。不(bu)(bu)過如果把(ba)探頭放(fang)到(dao)電(dian)纜上，用耳機能(neng)清楚地(di)聽到(dao)放(fang)電(dian)聲，這種現(xian)象使現(xian)場人員認(ren)為，故障點離此不(bu)(bu)遠，應該(gai)繼續向兩邊挖。當向兩邊各挖2m后，沒有(you)找到(dao)故障點。這時，測試(shi)組重新分析后確(que)定(ding)，這條電(dian)纜不(bu)(bu)是故障電(dian)纜，故障電(dian)纜應(ying)該在(zai)這條電纜的(de)正下方，位置應(ying)該在(zai)剛開始挖的(de)地方。于是重新開挖，果然在(zai)正下方(fang)找到了故障(zhang)電纜，并發現了故障(zhang)點(dian)，故障(zhang)點(dian)的(de)情況和剛開始(shi)的(de)分析(xi)相同。重新制做接頭后(hou)恢(hui)復供(gong)電。但由于(yu)走了彎路，增加了5h的(de)挖掘(jue)時間。
測試體會:
用(yong)聲磁(ci)同步法(fa)定點(dian)時(shi)，只要是確定找到(dao)了(le)聲磁(ci)時(shi)間(jian)差最小的點(dian)，故障點(dian)就(jiu)應該在該點(dian)的正下(xia)方(fang)，最大(da)誤差一(yi)般不會(hui)大(da)于0.2m，本次測(ce)試中，如果堅信了(le)這(zhe)一(yi)點(dian)，就(jiu)不會(hui)走那么大(da)的彎路了(le)。
