低壓電纜短路故障檢測案例（五）
時間: 2022-10-19 11:35
瀏覽次數：
電纜故障檢測時，低阻故障最好先選用低壓脈沖比較法測量故障距離，然后用脈沖電流法驗證一下。
一、故障(zhang)線路情況描(miao)述及故障(zhang)性質(zhi)診(zhen)斷
線路名址:上海楊浦煤氣廠 電壓等級:380V
絕緣類型:PVC絕緣 電纜全長:160m
電纜運行(xing)中(zhong)(zhong)發生(sheng)接地(di)(di)故障，用兆歐表測(ce)量對(dui)(dui)(dui)地(di)(di)絕緣電阻為:A相(xiang)對(dui)(dui)(dui)地(di)(di)為5MΩ，B相(xiang)對(dui)(dui)(dui)地(di)(di)為0，C相(xiang)對(dui)(dui)(dui)地(di)(di)為∞;用萬用表測(ce)試B相(xiang)對(dui)(dui)(dui)地(di)(di)為1Ω，確診電纜發生(sheng)了單(dan)相(xiang)低阻接地(di)(di)故障。測(ce)量中(zhong)(zhong)，使兩端終端頭 A、B、C 三相(xiang)尾(wei)線同其他設備斷開，中(zhong)(zhong)性線未拆。電纜敷設情況如圖(tu)5-1所示。
圖5-1電(dian)纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在(zai)變電(dian)站(zhan)端，用低壓脈沖法通過C相對金屬護(hu)層(ceng)測(ce)電(dian)纜的全(quan)(quan)(quan)長，全(quan)(quan)(quan)長波形如圖5-2 所示，在(zai)160m/μs 的波速(su)度下，電(dian)纜全(quan)(quan)(quan)長為152m，現場沒(mei)有根據實際(ji)全(quan)(quan)(quan)長調整波速(su)。
用低壓(ya)脈沖法通過B相(xiang)對(dui)金屬護(hu)層(ceng)測試，得如(ru)圖5-3所(suo)示的波形，把(ba)B相(xiang)對(dui)金屬護(hu)層(ceng)和(he)C相(xiang)對(dui)金屬護(hu)層(ceng)的低壓(ya)脈沖波形比較后，得如(ru)圖 5-4所(suo)示的波形，在160m/μs的波速度下(xia)，測得故(gu)障(zhang)距離為64m。
用GDBN-G60在B相和(he)金屬護層之間加高壓脈沖信號，把電壓升到4000V時，故(gu)(gu)障(zhang)點充分(fen)放電，得到如圖(tu)5-5所(suo)示(shi)的脈沖電流波形，驗證了故(gu)(gu)障(zhang)點在距(ju)離變電站60多米地方的低壓(ya)脈(mo)沖測距結果。從波形上可以看到，由于測試范(fan)圍較大，波形顯示為近距高波形，同時(shi)測試時(shi)增益調節(jie)得略(lve)大，使波形不容易理解。

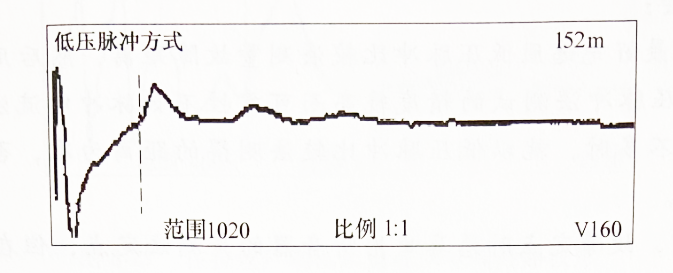

圖5-2 電纜全長波(bo)形
圖5-3 低壓脈沖法測(ce)電(dian)纜故障波形

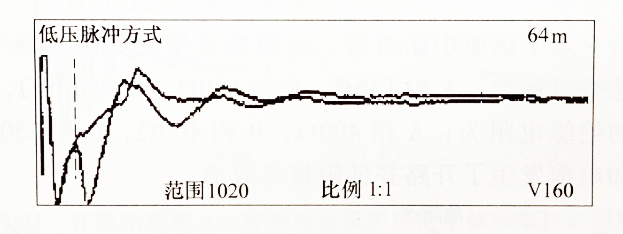

圖5-4 低壓脈沖(chong)比較法測(ce)電纜故障(zhang)波形
圖5-5 脈沖電流(liu)法測電纜(lan)故障波形
充(chong)分(fen)考慮(lv)預留后，丈量(liang)到 64m位(wei)置處，進(jin)行精確定(ding)點。由于(yu)故障電阻很(hen)小(xiao)，放(fang)電聲(sheng)音(yin)很(hen)弱(ruo)，用聽音(yin)器聽不到放(fang)電聲(sheng)音(yin)，后改用GDBN-D30磁(ci)步法定點(dian)，通過看聲音形的方(fang)法，看到(dao)(dao)了故障(zhang)(zhang)點(dian)放電的幅(fu)值很(hen)小(xiao)的聲音波形，找到(dao)(dao)了故障(zhang)(zhang)點(dian)的精(jing)確位置(zhi)，此時(shi)通過耳(er)朵仍(reng)然(ran)聽不到(dao)(dao)故障(zhang)(zhang)點(dian)放電的聲音。挖(wa)出(chu)電纜后，發現電纜本體上有(you)一個1~1.5cm 的(de)垂直小洞，周圍(wei)土壤干燥，判(pan)斷為外力損壞(huai)造(zao)成的(de)故障(zhang)。
測(ce)試體會:
1.低(di)阻(zu)故障最好先選用低(di)壓(ya)脈沖(chong)比較法(fa)測量故障距(ju)離，然后用脈沖(chong)電(dian)流(liu)法(fa)驗證一下。由于低(di)壓(ya)脈沖(chong)法(fa)測試的(de)精度較高而(er)可靠(kao)性不(bu)如脈沖(chong)電(dian)流(liu)法(fa)，所以(yi)，當兩(liang)者測得的(de)距(ju)離差不(bu)多時(shi)，就(jiu)以(yi)低(di)壓(ya)脈沖(chong)比較法(fa)測得的(de)距(ju)離為(wei)準，否則(ze)，就(jiu)以(yi)脈沖(chong)電(dian)流(liu)測得的(de)為(wei)準。
2.由于習慣(guan)，故(gu)障(zhang)定(ding)點(dian)時(shi)總喜(xi)歡用(yong)聽音器(qi)的聲(sheng)測法定(ding)點(dian)，但在外部環境比較嘈雜、故(gu)障(zhang)點(dian)在水泥地坪(ping)下(xia)或故(gu)障(zhang)點(dian)放電聲(sheng)音很小時(shi)，通(tong)過(guo)人的耳朵很難分辨出故(gu)障(zhang)點(dian)的放電聲(sheng)音，所以，故(gu)障(zhang)定(ding)點(dian)最好選用(yong)聲(sheng)磁同(tong)步(bu)定(ding)點(dian)法，通(tong)過(guo)用(yong)儀器(qi)識別聲(sheng)磁時(shi)間差的方(fang)式(shi)，能很容易地找到(dao)故(gu)障(zhang)點(dian)的精確位置。
