低壓電纜低阻并開路故障探測案例（六）
時間: 2022-10-22 17:28
瀏(liu)覽(lan)次數：
查找電纜故障時，要多觀察線路路徑上是否有施工動土或釘過釬子等現象，這樣有利于盡快地找到故障點
一、電纜故障線路情況描述及故障性質診斷
線路名址:上海南蘊藻泵站 電壓等級:380V
絕緣類型:PVC絕緣 電纜全長:481m
電纜線路在(zai)運行中發(fa)生供電中斷事故。電纜敷設情況如圖(tu) 2-28 所示。先在(zai)拉絲廠端(duan)測(ce)量(liang)絕(jue)緣(yuan)(yuan)電阻(zu)(zu)，芯線對地(di)為(wei):A相(xiang)150Ω，B相(xiang)150Ω，C 相(xiang)150Ω，零相(xiang) 120Ω;在(zai)泵站(zhan)端(duan)測(ce)量(liang)各相(xiang)對地(di)的(de)絕(jue)緣(yuan)(yuan)電阻(zu)(zu)為(wei):A相(xiang)400Ω，B相(xiang)400Ω，C相(xiang)250Q，零相(xiang) 50Ω。進行連續性(xing)測(ce)量(liang)后得知電纜發(fa)生了(le)開路并低(di)阻(zu)(zu)接地(di)故障(zhang)。

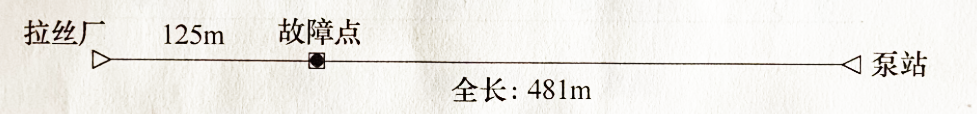

圖(tu)(tu)2-28電纜敷設示意(yi)圖(tu)(tu)
二、電纜故障測試儀器
三、電纜故障測距與定位過程
根據資料，電(dian)纜(lan)線路(lu)(lu)(lu)全長為(wei)(wei)481m，選(xuan)擇170m/us的(de)波(bo)速度(du)(du)時(shi)，用低壓脈(mo)沖(chong)法(fa)在拉絲廠端測(ce)(ce)試的(de)故障距(ju)離(li)和在泵(beng)(beng)站(zhan)測(ce)(ce)試的(de)故障距(ju)離(li)之和大于全長。后調整波(bo)速度(du)(du)為(wei)(wei)150m/μs，用低壓脈(mo)沖(chong)法(fa)測(ce)(ce)A相對(dui)金(jin)(jin)屬(shu)(shu)護層(ceng)的(de)開(kai)(kai)路(lu)(lu)(lu)距(ju)離(li)為(wei)(wei)125m，波(bo)形如(ru)圖(tu) 2-29所示;在泵(beng)(beng)站(zhan)端測(ce)(ce)A相對(dui)金(jin)(jin)屬(shu)(shu)護層(ceng)的(de)開(kai)(kai)路(lu)(lu)(lu)距(ju)離(li)為(wei)(wei)356m，波(bo)形如(ru)圖(tu)2-30所示，兩端測(ce)(ce)量(liang)結果(guo)相加約為(wei)(wei)481m，符合電(dian)纜(lan)總(zong)長度(du)(du);后又在泵(beng)(beng)站(zhan)端用A相對(dui)金(jin)(jin)屬(shu)(shu)護層(ceng)與零相對(dui)金(jin)(jin)屬(shu)(shu)護層(ceng)之間，用低壓脈(mo)沖(chong)比較(jiao)法(fa)測(ce)(ce)得開(kai)(kai)路(lu)(lu)(lu)故障距(ju)離(li)確為(wei)(wei) 356m，波(bo)形如(ru)圖(tu) 2-31 所示，最后確認(ren)故障點在距(ju)離(li)泵(beng)(beng)站(zhan)端356m處。

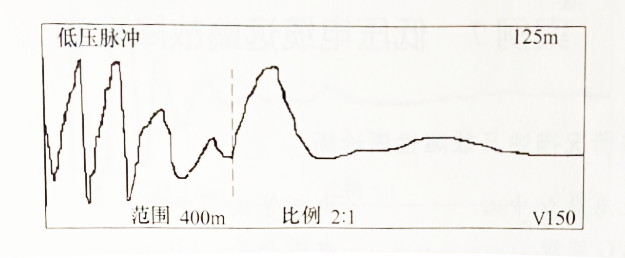

圖(tu)2-29 在拉(la)絲廠端低壓(ya)脈沖測(ce)電纜開路(lu)波形
圖2-30在泵站低壓脈沖法測電纜開路波形

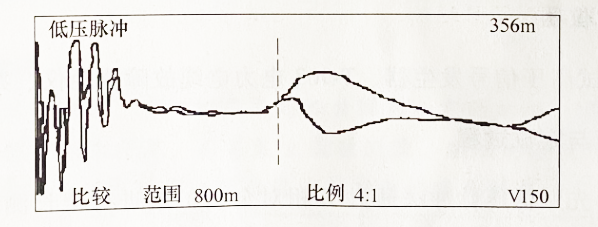

圖2-31 在泵站端(duan)測 A、零相(xiang)對金屬護(hu)層低壓脈沖(chong)比(bi)較法測波形
通(tong)過 GDBN-G60金護層(ceng)之間施加(jia)高(gao)壓脈沖，丈量到距(ju)拉絲廠(chang)125m的(de)地方發現該位置有(you)新(xin)動(dong)土的(de)跡(ji)象(xiang)，通過耳朵直接(jie)就能聽(ting)到地下傳來的(de)故障點放電的(de)聲音。于(yu)是在動(dong)土的(de)地方挖開，找到電纜(lan)后(hou)，發現電纜(lan)被(bei)外(wai)力破(po)壞過，線(xian)芯已燒斷(此(ci)線(xian)路(lu)為拉絲廠(chang)煉銅爐提(ti)供電源，工作電流非常大)。
測(ce)試體(ti)會:
1. 由于低壓電(dian)(dian)纜(lan)對絕緣材(cai)料的(de)(de)要求不(bu)如高壓電(dian)(dian)纜(lan)嚴格，所(suo)以其波速(su)度的(de)(de)變化范圍(wei)比較(jiao)大。不(bu)過測(ce)距本身就是粗測(ce)，對測(ce)得的(de)(de)故(gu)障距離的(de)(de)精度要求不(bu)是很高在不(bu)知(zhi)道電(dian)(dian)纜(lan)全長(chang)時，可以用經驗波速(su)值進行測(ce)試。
2. 查(cha)找故(gu)障(zhang)時，要多觀(guan)察線路(lu)路(lu)徑上(shang)是(shi)否(fou)有施(shi)工動土(tu)或(huo)釘過釬子等(deng)現象(xiang)，這樣有利(li)于盡(jin)快地(di)找到(dao)故(gu)障(zhang)點。
