利用跨步電壓法測試電纜的故障案例（九）
時間: 2022-11-04 15:08
瀏(liu)覽次數：
此案例中，所采用的尋找電纜故障點的方法稱為跨步電壓法，用這種方法可以查找到直埋電纜的外皮破損處
一、故障(zhang)(zhang)線路(lu)情(qing)況描(miao)述(shu)及(ji)故障(zhang)(zhang)性質診斷
線路名址(zhi):大慶(qing)某化(hua)工廠 電壓等級:380V
絕緣類型:PVC絕緣 電纜(lan)全(quan)長:230m
電(dian)(dian)纜敷(fu)設情況如圖 2-40所(suo)示(shi)。此電(dian)(dian)纜是(shi)為(wei)生產車(che)間供(gong)電(dian)(dian)的電(dian)(dian)纜，在(zai)廠區內直埋敷(fu)設，中(zhong)(zhong)間沒有接頭，運行時發生接地故障使供(gong)電(dian)(dian)中(zhong)(zhong)斷(duan)。

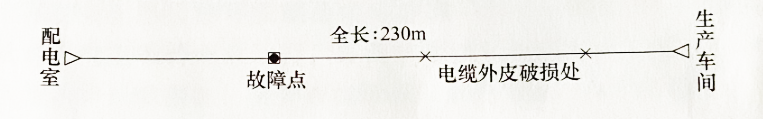

圖2-40電纜(lan)敷設示意圖
當時沒有專(zhuan)門的(de)電纜故障(zhang)測(ce)試設(she)備(bei)，檢修人員(yuan)只尋找到了給電纜做耐壓試驗的(de)一套設(she)備(bei)和(he)0.2uf/10kV電容(rong)、兆歐表(biao)、萬(wan)用表(biao)各一臺。
用(yong)(yong)兆(zhao)歐表測(ce)試(shi)(shi)電(dian)(dian)纜(lan)的絕緣電(dian)(dian)阻(zu)(zu)，三相對(dui)地(di)都為0;又(you)用(yong)(yong)萬用(yong)(yong)表測(ce)試(shi)(shi)得(de):A相對(dui)地(di)1kΩ，B相對(dui)地(di)15kΩ，C相對(dui)地(di)3kΩ;判斷電(dian)(dian)纜(lan)發生了高(gao)阻(zu)(zu)接地(di)故障。
二、電纜故障測試儀器
調(diao)壓器、升壓變壓器、整流二(er)極管(guan)、電容器、兆歐表、萬用表等。
三、電纜故障測試過程
用(yong)(yong)兩(liang)段鐵(tie)(tie)絲做一個間隙(xi)，和調壓器、升壓變(bian)壓器、整流二極管、電(dian)容器等一起組合(he)成高壓信號發(fa)生(sheng)器，通過向A相(xiang)對大(da)地(di)之間施加(jia)高壓脈沖，用(yong)(yong)兩(liang)段鋼筋(jin)做成鐵(tie)(tie)釬(han)(han)子，從(cong)配(pei)電(dian)室開始沿電(dian)纜路徑把鐵(tie)(tie)釬(han)(han)子以5m為間隔打人地(di)下，在間隙(xi)放電(dian)的瞬間，用(yong)(yong)萬用(yong)(yong)表測量鐵(tie)(tie)釬(han)(han)子之間的電(dian)壓突(tu)(tu)變(bian)，待找(zhao)到突(tu)(tu)變(bian)處(chu)后，再把鐵(tie)(tie)釬(han)(han)子的間隔降(jiang)至1m，精確尋找(zhao)突(tu)(tu)變(bian)點。用(yong)(yong)這種(zhong)方法，共找(zhao)到三個突(tu)(tu)變(bian)點，挖(wa)開后，發(fa)現其中一處(chu)是(shi)故障點，另(ling)兩(liang)處(chu)電(dian)纜的外皮破(po)損(sun)，主絕緣沒有壞。
把故障點修復(fu)后，恢復(fu)供(gong)電(dian)。
測試體會(hui):
此案例中，所采用(yong)的(de)尋找電纜故(gu)障點的(de)方法稱為跨步電壓(ya)法，用(yong)這(zhe)種方法可以查找到(dao)直(zhi)埋(mai)電(dian)纜的外皮破損處，如果故障(zhang) 點是開放(fang)性的，也就可(ke)以找到(dao)。但是， 電纜外皮的破損處有可能有許多點，有時需要(yao)挖掘(jue)多處才(cai)能找到真正的故障點。
