低壓電纜開路故障的探測案例（八）
時間: 2022-10-30 11:30
瀏覽(lan)次數：
在向低壓電纜中施加高壓脈沖時，一定要注意電纜的絕緣材質，電壓要一點一點地也往上加，能得到比較好的放電波形就行
一、故(gu)障線路情況描(miao)述及故(gu)障性質診斷
線路名址(zhi):溫馨家園小區 電(dian)壓等級:380V
絕(jue)緣類型:PVC 絕(jue)緣 電纜全長:150m
電(dian)纜(lan)敷設(she)(she)情況如圖2-8-1所(suo)示。此電(dian)纜(lan)是為建筑作業(ye)供(gong)電(dian)的(de)低壓(ya)電(dian)纜(lan)，沿道路(lu)直埋敷設(she)(she)，中間沒有接頭。運(yun)行時發(fa)生跳閘使供(gong)電(dian)中斷，用兆歐(ou)表測試后(hou)確定為電(dian)纜(lan)發(fa)生故(gu)障。

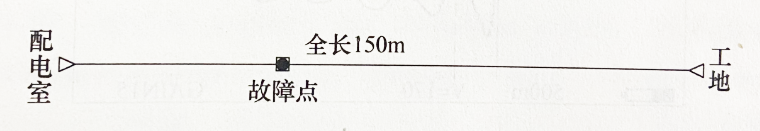

圖2-8-1電纜敷設示意圖
測試人員到達現場后，用萬(wan)用表(biao)測試三(san)相(xiang)對零線的電(dian)阻(zu)為:A相(xiang)15kΩ，B相(xiang)50kΩ，C相(xiang)30kΩ。又進行連(lian)續性測試，發現A相(xiang)、零相(xiang)不(bu)連(lian)續。判(pan)定電(dian)纜發生了多相(xiang)開路并多(duo)相高阻接地故障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在配(pei)電室，首先通(tong)過B、C相間測得電纜全長為149.6m，如圖2-8-2所示，和資(zi)料(liao)基本相符。

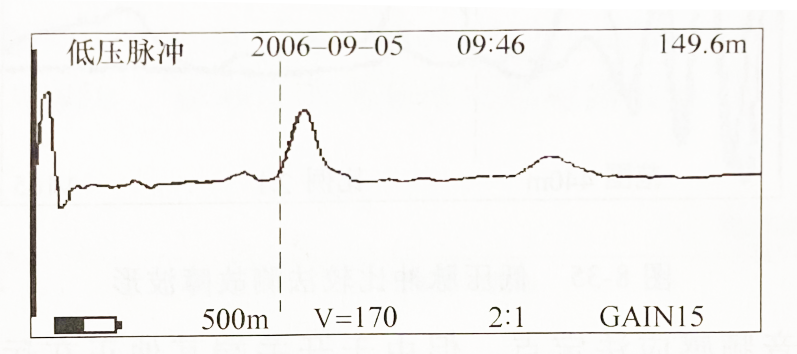

圖(tu)2-8-2電纜全長波形
然(ran)后用低壓(ya)脈沖比(bi)較(jiao)法，把A、C相間(jian)的低壓(ya)脈沖波形和B、C相間(jian)的低壓(ya)脈沖波形比(bi)較(jiao)后，得故障距離為 66.3m，如圖 2-8-3 所(suo)示。

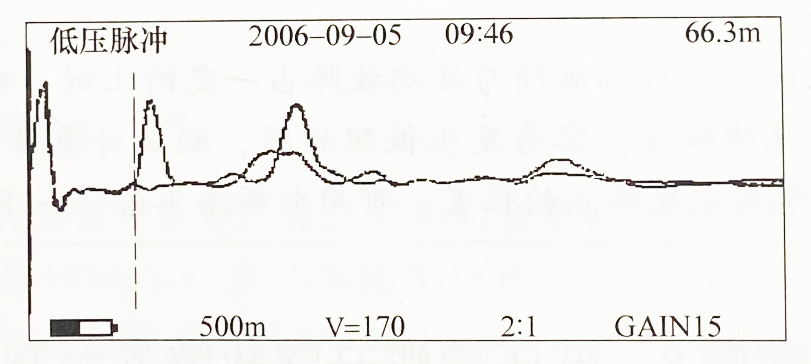

圖2-8-3 低壓脈(mo)沖比較法測故障(zhang)波形
再用脈(mo)沖電(dian)流法測試，通過向(xiang)A相和(he)零相之間施加(jia)高壓脈(mo)沖信號，故(gu)障點(dian)放(fang)(fang)電(dian)后測得(de)(de)故(gu)障距離為 64.6m，如圖(tu) 2-8-4 所示。測試時，由于電(dian)纜較細，材質一(yi)般，向(xiang)電(dian)纜中施加(jia)的(de)脈(mo)沖電(dian)壓從1.5kV逐漸提高，提到至(zhi)3kV時，才得(de)(de)到3比較好的(de)放(fang)(fang)電(dian)波形(xing)。
圖(tu)2-8-4脈沖電流故障波形
根(gen)據用(yong)戶資(zi)料(liao)提供的路徑，攜帶D30到65m附(fu)近定點，很快就找(zhao)到了(le)聲(sheng)磁時(shi)間差(cha)(cha)最小的(de)位(wei)置(29x0.2ms)，確定為故障點的(de)位(wei)置。由于現場土質較松軟，聲(sheng)磁時(shi)間差(cha)(cha)比較大，剛開始(shi)時(shi)還不太相信會(hui)有如此大的(de)時(shi)間差(cha)(cha)。
測試體會:
雖然按常規理論說，只要是電維纜中有放電的故障點，電纜的兩端正常接地，高壓脈沖一般就不會傷害電纜。但在在向低壓電纜中施加高壓脈沖時，一定要注意電纜的絕緣材質，電壓要一點一點地也往上加，能得到比較好的放電波形就行，電壓沒必要加太高。如果擔心放電的聲 音太小，不利于定點，可以增大電容容量。
