勝利油田水下敷設電纜短路接地故障探測案例(六
時間: 2022-07-04 13:01
瀏(liu)覽次(ci)數：
在鋸斷處向平臺方向所測故障波形變電站方向測試，得到這段電纜的長度為 4850m，向平臺方向測試，得故障距離為88m
水(shui)下敷設電纜(lan)短路接地故障探(tan)測
一、故障(zhang)(zhang)線路情況描述及(ji)故障(zhang)(zhang)性質診斷
線路名址:勝利油田海底供電電纜 電壓等級:35kV
絕緣類型:XLPE絕緣 電纜全長:10426m

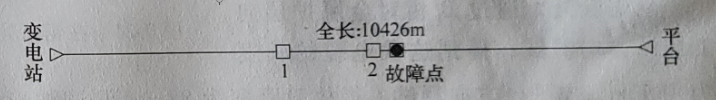

電纜敷設示意圖如圖
電(dian)纜敷(fu)設示意圖如圖6-1所示。此電纜為35KV水(shui)下(xia)敷設的電(dian)纜，接頭較多，但資(zi)料(liao)中沒有標明(ming)具體位(wei)置。電(dian)(dian)(dian)纜(lan)在運行中發(fa)生停電(dian)(dian)(dian)事故，在兩(liang)(liang)端將(jiang)電(dian)(dian)(dian)纜(lan)終(zhong)端頭同其(qi)他設備斷開(kai)后(hou)，在變電(dian)(dian)(dian)站內(nei)用(yong)兆歐表、萬用(yong)表測量線芯對地(di)(di)(di)的絕緣電(dian)(dian)(dian)阻(zu)為(wei)(wei):A、C兩(liang)(liang)相(xiang)(xiang)為(wei)(wei)無窮大，B相(xiang)(xiang)的接(jie)地(di)(di)(di)電(dian)(dian)(dian)阻(zu)為(wei)(wei)20Ω，確診電(dian)(dian)(dian)纜(lan)發(fa)生了(le)單相(xiang)(xiang)短路接(jie)地(di)(di)(di)故障，選擇用(yong)低壓脈沖法測試故障距離(li)。
二、故障(zhang)測試(shi)儀器
GDBN-G60 電纜測試高壓信號放生器、GDBN-C2000電力電纜故障測距儀、兆歐表、萬用表等。
三、故障測距與(yu)定位過程
6-2 B相對金(jin)屬(shu)護層(ceng)所測故障波(bo)形
6-3 低壓脈沖比較波形
6-2 B相對金(jin)屬(shu)護層(ceng)所測故障波(bo)形
6-3 低壓脈沖比較波形

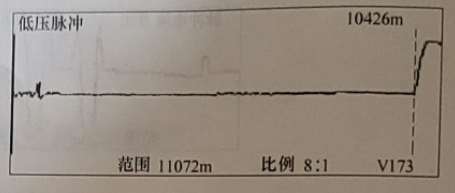

首先(xian)在變(bian)電站內，用(yong)低壓脈沖法通過C相對金屬護層進行全長(chang)測量，并(bing)根(gen)據資料校(xiao)對波(bo)速度(du)，調整波(bo)速度(du)至(zhi)173m/μs時，得電纜(lan)全長為10426m，測試波形(xing)如圖6-2所示(shi)，和資料基本相符。

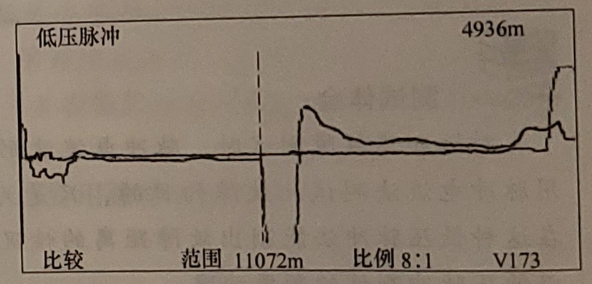

然(ran)后通(tong)過B相對金屬(shu)護層進行(xing)低壓(ya)脈沖(chong)測量，得(de)故障距離(li)為4936m，測試 范(fan)圍波形(xing)如圖6-3所示。將B、C 相(xiang)分別對金屬(shu)護層測試的波形進行(xing)比較后(hou)，確(que)定故(gu)障點的(de)(de)距離為4936m，測試波(bo)形(xing)如圖 6-4 所示，從圖中(zhong)可(ke)以看出，測試時兩個波(bo)形(xing)增(zeng)益調節的(de)(de)不一樣。
根(gen)據資料描述在4900m附近(jin)有中間(jian)頭(tou)，測試人(ren)員(yuan)討(tao)論后認為故(gu)障可能是(shi)中間(jian)頭(tou)故(gu)障。然后到(dao)4900m 附(fu)近(jin)將(jiang)電纜從水中撈起，找到(dao)(dao)一個接頭(tou)，外表看不到(dao)(dao)任何損(sun)壞(huai)，認為(wei)故(gu)障肯定離(li)此不遠，但在哪個方(fang)向上不知(zhi)道(dao)，為(wei)減少測(ce)量時間，也為(wei)減少(shao)接(jie)頭(tou)數量，于(yu)是決定把該(gai)接(jie)頭(tou)鋸開。

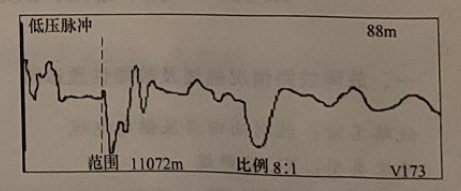

6-5 在鋸斷處向平臺方式所測故障波形
從鋸斷處，通過B相(xiang)對金屬護層向變(bian)電(dian)站方(fang)向測試(shi)，得到這(zhe)段電(dian)纜的長度為 4850m，向平(ping)臺方(fang)向測試(shi)，得故障距離為88m，測試(shi)波形如圖 6-5 所示(shi);然后(hou)又繼(ji)續(xu)向平(ping)臺方(fang)向打(da)撈，在離鋸斷(duan)處 80m的(de)地方(fang)將(jiang)2號中間接頭打(da)撈上來，未(wei)發現故障點繼(ji)續(xu)向前打(da)撈，在過(guo)2號接頭 7.7m 處發現故障損(sun)壞點，鋼絲(si)鎧裝已斷(duan)裂，電(dian)纜(lan)上有3cmx4cm 的(de)小洞(dong)。鋸斷(duan)后(hou)對兩(liang)端(duan)電(dian)纜(lan)線路進行了直(zhi)流(liu)耐壓試(shi)驗，確定合格后(hou)，換了一段電(dian)纜(lan)，做了兩(liang)個(ge)接頭，恢復送電(dian)。
6-5 在鋸斷處向平臺方式所測故障波形
從鋸斷處，通過B相(xiang)對金屬護層向變(bian)電(dian)站方(fang)向測試(shi)，得到這(zhe)段電(dian)纜的長度為 4850m，向平(ping)臺方(fang)向測試(shi)，得故障距離為88m，測試(shi)波形如圖 6-5 所示(shi);然后(hou)又繼(ji)續(xu)向平(ping)臺方(fang)向打(da)撈，在離鋸斷(duan)處 80m的(de)地方(fang)將(jiang)2號中間接頭打(da)撈上來，未(wei)發現故障點繼(ji)續(xu)向前打(da)撈，在過(guo)2號接頭 7.7m 處發現故障損(sun)壞點，鋼絲(si)鎧裝已斷(duan)裂，電(dian)纜(lan)上有3cmx4cm 的(de)小洞(dong)。鋸斷(duan)后(hou)對兩(liang)端(duan)電(dian)纜(lan)線路進行了直(zhi)流(liu)耐壓試(shi)驗，確定合格后(hou)，換了一段電(dian)纜(lan)，做了兩(liang)個(ge)接頭，恢復送電(dian)。
測試體會：
對于水下電纜，一旦出現故障，應立即進行維修，以防時間過長，水分侵入，引起線芯受潮。鋸斷電纜后要進行去潮、耐壓試驗等工作，確保電纜絕緣合格后方能做中間接頭，以避免全線貫通后，再給運行帶來麻煩。
