齊魯石化典型接頭故障探測案例（七）
時間: 2022-07-05 09:20
瀏(liu)覽次(ci)數：
此線路在做試驗時發現C相泄漏很嚴重，然后檢修人員自己先通過高壓信號發生器向電纜中施加脈沖電壓
典型電(dian)纜接頭故障探測(ce)案例七
一、故(gu)障線路情況描述及故(gu)障性質診斷
線路名址:齊魯石化儲運公司 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:1730m
此線路在(zai)做(zuo)試(shi)驗時發現C相泄漏(lou)很嚴重，然后檢修人員自己先通過高壓(ya)(ya)信(xin)號發生器向電纜中施加脈沖電壓(ya)(ya)，用脈沖電流方式測(ce)試(shi)了一段時間(jian)，由于對(dui)設(she)備不熟(shu)悉，沒有找到故障點。
專業電(dian)(dian)纜(lan)故障(zhang)測試技術人員(yuan)到(dao)達(da)現(xian)場后，先用兆歐表(biao)測試三相(xiang)對地絕緣(yuan)電(dian)(dian)阻為: A、B 相(xiang)對地∞、C 相(xiang)對地 10MΩ，診斷(duan)此(ci)電(dian)(dian)纜(lan)發生了單(dan)相(xiang)高阻接(jie)(jie)地故障(zhang)，選(xuan)擇(ze)用脈沖(chong)電(dian)(dian)流法測距(ju)。同時通(tong)過資料(liao)獲知電(dian)(dian)纜(lan)全長 1730m，分別在158m、418m和1250m處有(you)接(jie)(jie)頭，其他處至(zhi)少還有(you)一個接(jie)(jie)頭，但(dan)地點不明。電(dian)(dian)纜(lan)敷設情況如圖 7-1所示。

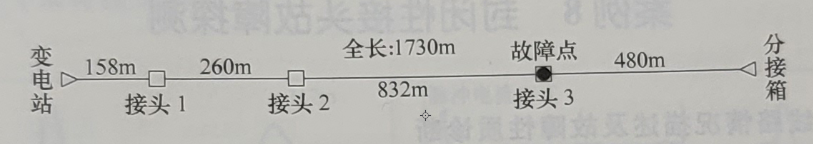

圖(tu)7-1電纜敷設示意圖(tu)
二、電纜故障(zhang)測試儀器
GDBN-G60電纜測試高壓信號發生器、GDBN-C2000電力電纜故障測距儀、2500V兆歐表等。
三、故障測距與定位過程
在變電站內，選擇172m/μs的波速度(du)，通過(guo)A相對金(jin)屬護(hu)層，用(yong)低壓脈沖法測得電纜全長為1731m，測試波形如圖7-2所示， 同時測得1250m處(chu)有(you)一接(jie)頭，波形(xing)如(ru)圖(tu)7-2所示。在158m與418m處(chu)，接(jie)頭波形(xing)也十分明顯，波形(xing)圖(tu)沒有(you)記錄。
通過高壓信號發生器向C相和金屬 護層之間施加高(gao)壓(ya)脈沖信號，用脈沖電 流法測得故障距離為(wei)1238m，測試波形如圖(tu)7-3所示。

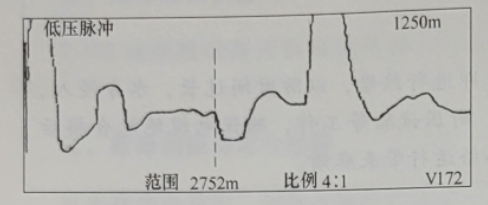

圖7-2電纜接頭波形

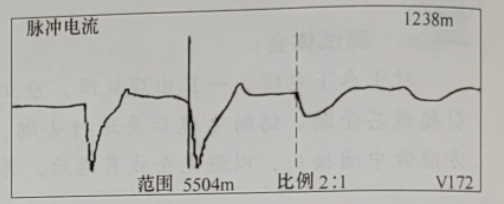

圖7-3 脈沖電流法測試故障波形
圖7-3 脈沖電流法測試故障波形
因1238m處和1250m處的(de)(de)接頭(tou)(tou)距離(li)(li)差(cha)不多，而用脈沖電流(liu)法測(ce)試時(shi)選擇(ze)的(de)(de)范(fan)圍(wei)較(jiao)大，為5504m 的(de)(de)范(fan)圍(wei)，在(zai)這個范(fan)圍(wei)時(shi)，每移動一個光標，所代表的(de)(de)距離(li)(li)為16m，測(ce)得(de)距離(li)(li)的(de)(de)誤差(cha)可(ke)能較(jiao)大。綜合分(fen)析后(hou)，認為故障點應該在(zai)1250m的(de)(de)接頭(tou)(tou)處。到該處巡(xun)查后(hou)發現，該接頭(tou)(tou)在(zai)電纜(lan)井(jing)內(nei)，在(zai)離(li)(li)電纜(lan)井(jing)幾(ji)米(mi)外的(de)(de)地(di)方就能聽到電纜(lan)井(jing)內(nei)放電的(de)(de)聲音，于(yu)是確(que)定為接頭(tou)(tou)故障。重做(zuo)接頭(tou)(tou)后(hou)，恢復供(gong)電。
測試(shi)體會:
這是一個典型的接頭故障測試案例。在測得的故障距離和接頭距離差不多時，應首先考慮該接頭，如果知道接頭的具體位置，可以直接到該接頭處去定點，這樣可以減少工作時間。
