B相直流耐壓試驗電壓升至40kV時發生閃絡放電，診斷此電纜線路發生了單相對地閃絡性故障
封(feng)閉性接頭(tou)故障探測(ce) 案例8
一、故障(zhang)線路情況描述及故障(zhang)性(xing)質診斷
線路名址:上海翟18 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:1747.8m
此(ci)線(xian)路在進行預(yu)防性試(shi)(shi)驗(yan)時(shi)，A、C相(xiang)50kV/5min直流耐(nai)壓合格(ge)，而(er)B相(xiang)直流耐(nai)壓試(shi)(shi)驗(yan)電壓升(sheng)至40kV時(shi)發(fa)生(sheng)閃絡(luo)放電，診斷此(ci)電纜線(xian)路發(fa)生(sheng)了單相(xiang)對地閃絡(luo)性故障(zhang)。電纜敷設情況如圖8-1所示(shi)。

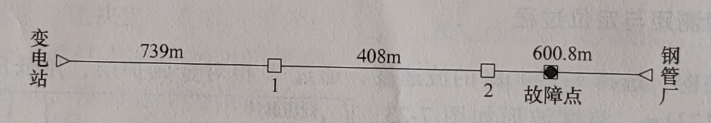

圖8-1 電纜敷(fu)設示意圖
二(er)、故(gu)障(zhang)測試(shi)儀器(qi)
三、故障測距與定(ding)位過程
在鋼管廠端，通過完好B、C兩相間，用低壓脈沖法測得圖8-2所示波形，根據電纜實際全長調整波速為155m/μs。

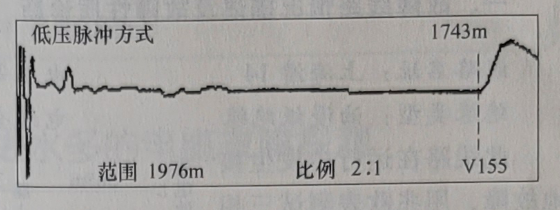

; 圖8-2 電纜全長波形
; 圖8-2 電纜全長波形
再通(tong)過B相和金屬(shu)護層(ceng)之間用脈沖(chong)電流(liu)直閃法進行測試，雖(sui)然B相(xiang)對金屬護(hu)層(ceng)之間為閃絡性故障，但剛開(kai)始時的(de)幾次放電，測距儀(yi)沒(mei)有(you)記錄(lu)下波形，經多次直閃放電后(hou)改為(wei)沖閃法測(ce)試(shi)，得到圖8-3電(dian)纜全長波形
圖7-28所示波(bo)形，測(ce)得故障距(ju)離為317m;此時再重新測(ce)量B相絕緣電(dian)阻(zu)，B相對地絕緣電(dian)阻(zu)已降為 20kΩ。在變電(dian)站端(duan)，將電(dian)纜線芯A、B相短(duan)路，從鋼管廠(chang)端(duan)用直(zhi)流電(dian)橋測(ce)試，通過公式計算得到故障(zhang)距離(li)為:
正接法:0.089x2x1747.8m≈311.1m
反(fan)接法(fa):(1-0.91)x2x1747.8m≈314.6m
; 電橋測(ce)距后再用脈沖(chong)電流沖(chong)閃法(fa)進行測(ce)試，得到圖8-4所(suo)示波形，故(gu)障距離(li)為317m。綜合分析后，確定(ding)故(gu)障點應該在距離(li)鋼管廠310多米的(de)地方。
由于該(gai)條(tiao)線(xian)路(lu)大部分(fen)直埋在水泥地(di)坪下面，聲音振動范圍在地(di)面上比較大，用(yong)(yong)聲測(ce)法(fa)不太容(rong)易確定故(gu)障點的精(jing)確位置(zhi)，根(gen)據用(yong)(yong)戶提(ti)供的資料(liao)，電(dian)纜在此位置(zhi)曾經受到過(guo)損傷做過(guo)一個中間(jian)接頭(tou)，于是將接頭(tou)挖出，發現在接頭(tou)內出現放電(dian)聲音，診(zhen)斷為封閉性接頭(tou)故(gu)障(未將接頭(tou)解剖)。

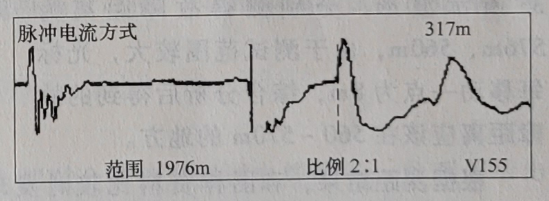

圖8-3 脈沖電流法測試故障波形

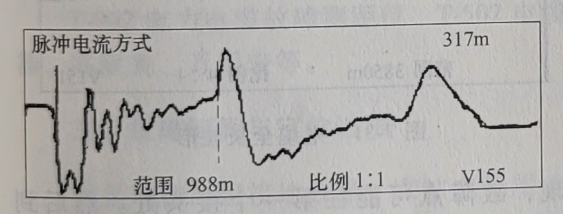

圖8-4 脈沖電流法測試故障波形
測試體會:
1.用聲測法定點時，是通過聽音器判斷聲音大小來確定故障點精確位置的，聲音振動信號在水泥地坪上傳播的范圍較大，找出最響一點的位置比較困難，如果用GDBN-D30聲磁同步定點儀定點，就不會出現這種情況了，但當時沒帶這種設備。
2. 在測量時可采用多種方法綜合測距，相互驗證，以確保得到正確故障點距離，減小定點范圍。
