放電聲音變化比較大的接頭故障探測案例（九）
時(shi)間: 2022-07-08 15:02
瀏(liu)覽次(ci)數(shu)：
同一個故障點，每次放點聲音的大小不一定都一樣，用通過耳朵監聽聲音大小的聲測定點法定點相對不易，需要有豐富的經驗。
一、故障(zhang)線路(lu)情況描述及(ji)故障(zhang)性質診斷
線路名址:上海漕14 電(dian)壓等級(ji):10kV
絕緣(yuan)類型(xing):油浸紙絕緣(yuan) 電纜(lan)全長(chang):2628.5m

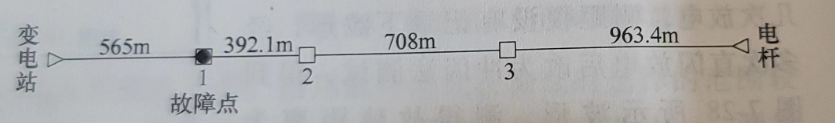

此線(xian)路在運行中發(fa)生接地故(gu)障，用兆歐表測試三相對地都(dou)為0，改用(yong)萬(wan)用(yong)表(biao)測試，得各相絕(jue)緣電阻為:A相對(dui)地 50 kΩ、B相對(dui)地 20kΩ、C 相對(dui)地 10kΩ，診(zhen)斷此(ci)電纜發生了多相高阻接地古障。電纜敷設情況如圖 9-1所示。
電纜敷設(she)情況如圖 9-1示意圖
二、故障測試儀器
GDBN-G60一體化高壓信號發生器、GDBN-C2000電力電纜故障測距儀、兆歐表、萬用表、聽音器等。
三、故障測距與定位過程

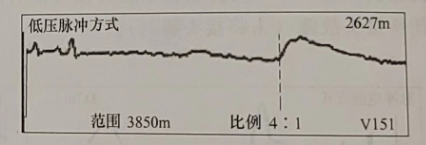

首(shou)先在變電站端(duan)，用(yong) GDBN-C2000電力電纜故障測距儀 的低壓脈沖法對接地電阻較大的A相進行全長測量，得圖 9-2 所示波形，調整波速度至 151m/μs，測得全長為 2627m，和資料相符。
圖9-2電纜全長波形
圖9-2電纜全長波形

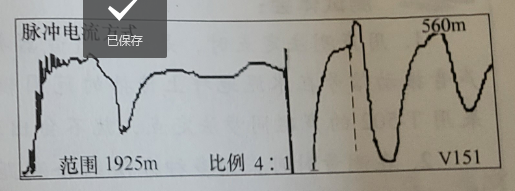

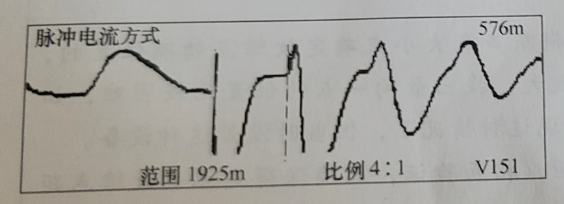

通過B、C相進行脈沖(chong)電流沖(chong)閃法測試(shi)，多次(ci)沖擊閃絡后，得圖 9-4、圖 9-5所示波形，分別測得故障距離(li)為576m、560m，由于(yu)測試(shi)范圍較(jiao)大，光標每移(yi)動一點為8m，綜合(he)分析后得到(dao)的故障距離應該在560~570m的地方。
電纜故障波形圖9-3
電纜故障(zhang)波形圖9-4
電纜故障波形圖9-3
電纜故障(zhang)波形圖9-4
根據測距結果，和圖樣資料比較時發現，故障點可能在第一個接頭處。然后到570m左右的地方，用聲測法定點，在定點過程中放電電流時大時小，放電聲音也時輕時重，用聽音器辨別比較費力，經過幾人的共同努力，最后定下故障點位置。挖開發現確為中間接頭，解剖后發現由于中間接頭搪鉛處密封不良，電纜受潮而擊穿損壞，部位在三相線芯統包處，鉛包漲開口近分叉附近。
測試體會：
同一個故障點，每次放點聲音的大小不一定都一樣，用通過耳朵監聽聲音大小的聲測定點法定點相對不易，需要有豐富的經驗。
