中間接頭進水多的電纜故障探測案例（十）
時間(jian): 2022-07-22 09:13
瀏覽次數：
故障線路在做耐壓試驗時發生單相對地擊穿放電故障，在站內用兆歐表測量絕緣電阻:A 相對地為 0.1 MΩ
一(yi)、故障(zhang)線(xian)路情況(kuang)描述及故障(zhang)性質(zhi)診斷
線路名稱地址:蘇州工業園(yuan)區供電電纜 電壓等(deng)級(ji):10kV
絕緣類型: XLPE 絕緣 電纜全長(chang):1200m
此(ci)線(xian)路(lu)在(zai)(zai)做耐壓試驗時發生單相(xiang)對(dui)地擊穿放電(dian)(dian)故障，在(zai)(zai)站內(nei)用(yong)兆歐表測量絕(jue)緣電(dian)(dian)阻:A 相(xiang)對(dui)地為 0.1 MΩ，B、C 相(xiang)對(dui)地為∞，應選(xuan)用(yong)脈沖電(dian)(dian)流法測試電(dian)(dian)纜(lan)的故障距離。電(dian)(dian)纜(lan)敷設情況如圖10-1所示(shi)。

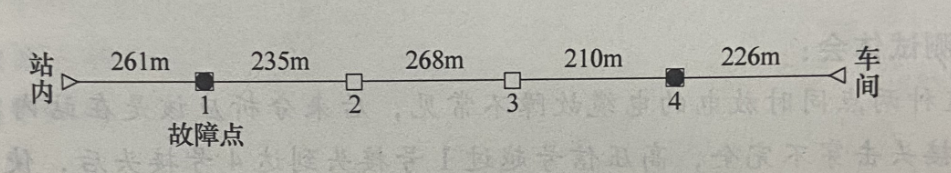

圖(tu)10-1 電(dian)纜(lan)敷設示意圖(tu)
二、故障測試(shi)儀器(qi)
三、故障測距與定(ding)位過程
因(yin)是(shi)(shi)單(dan)相高(gao)阻接(jie)(jie)(jie)地故障(zhang)，在(zai)站內先用A相對金(jin)屬護(hu)層測試電(dian)纜(lan)全(quan)長，發現顯示出兩個正脈沖反(fan)射(she)波形，如圖7-35所(suo)示，其中A點261m處的反(fan)射(she)是(shi)(shi)1號接(jie)(jie)(jie)頭，B點974m處的反(fan)射(she)是(shi)(shi)4號接(jie)(jie)(jie)頭;用良好(hao)C相對金(jin)屬護(hu)層測試電(dian)纜(lan)的全(quan)長時(shi)，這兩處也有接(jie)(jie)(jie)頭反(fan)射(she)，但反(fan)射(she)幅值很小，根據(ju)資料記錄的全(quan)長，調整(zheng)波速度為(wei)174m/μs。根據(ju)經驗，判斷電(dian)纜(lan)在(zai)1號、4號接(jie)(jie)(jie)頭處可(ke)能有問題。
圖10-2 電纜接頭波形
在A相和(he)金屬護層(ceng)之間(jian)施(shi)加高(gao)壓(ya)脈沖(chong)，用脈沖(chong)電流沖(chong)閃法測試故(gu)障距(ju)離，當升(sheng)高電(dian)壓至15kV時(shi)，雖(sui)然GDBN-G60的電(dian)壓(ya)表指針擺動比較大(da)，表明故障點已經(jing)放(fang)電，但得到的脈沖電流波形非常亂，不好分(fen)析，懷疑(yi)可能不是一個點在放電。 一(yi)條電纜上兩點故障同(tong)時放電的情況比(bi)較(jiao)少，由于波(bo)形(xing)比(bi)較(jiao)亂，現場(chang)沒有打印下來。
用(yong)GDBN-D30到1號和4號接頭處定點時(shi)發現，1號接頭處有放電(dian)聲(sheng)音但聲(sheng)音很小(xiao)，4號接(jie)頭處放電聲音(yin)比(bi)較大。分(fen)析后，測試(shi)人員(yuan)一(yi)(yi)致認為(wei)1號和4號接頭都出現了問題，應先(xian)打開其中一(yi)(yi)個接頭后再測試(shi)。考慮到1號接頭附(fu)近無(wu)工作電源(yuan)，于是決定先將(jiang)4號接頭挖(wa)出。挖(wa)出4號接頭(tou)后發現，接頭(tou)材料很差，外殼是鐵(tie)皮盒，接(jie)頭內部(bu)無絕緣填充劑也無防水材料，接(jie)頭內部(bu)已經進水。

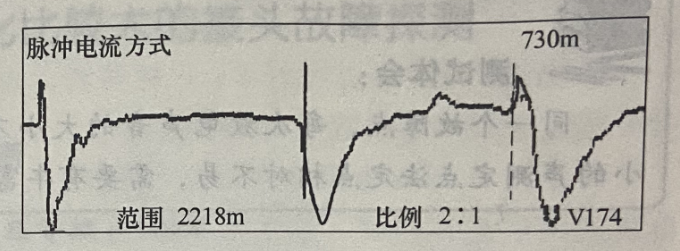

10-3 4號(hao)接頭(tou)電纜故障波(bo)形
把4號(hao)(hao)接頭(tou)(tou)鋸(ju)掉后，再用脈沖(chong)電流(liu)法從鋸(ju)斷處(4號(hao)(hao)接頭(tou)(tou))向站(zhan)內方向進行沖(chong)閃測試，得(de)到圖 10-3 所示波形，故(gu)(gu)障距離為(wei)730m。從這個距離看(kan)，第二個故(gu)(gu)障點應該在1號(hao)(hao)接頭(tou)(tou)處。
到(dao)1號接(jie)頭處再(zai)去定(ding)點，發現此時(shi)該(gai)處放電的聲音很大，挖(wa)開后情況(kuang)同4號接(jie)頭一樣，內(nei)部有(you)水，絕緣已(yi)被(bei)燒(shao)壞，鋸(ju)斷(duan)后重新制作接(jie)頭并進行直(zhi)流(liu)耐壓試驗合格(ge)后，投入運(yun)行。
測試體會(hui):
1.這種兩點同時(shi)放電(dian)的電(dian)纜故障不(bu)常(chang)見，后(hou)來(lai)分析應該(gai)是在站內對(dui)A相(xiang)沖1時(shi)，1號(hao)(hao)接頭擊穿不(bu)完全，高(gao)壓信號(hao)(hao)越過1號(hao)(hao)接頭到達4號(hao)(hao)接頭后(hou)，使4號(hao)(hao)接頭放電(dian)。
2.當測(ce)距點在接(jie)(jie)頭(tou)附近時(shi)，可先(xian)到(dao)接(jie)(jie)頭(tou)位置上定點，當不能確(que)定故(gu)障點在接(jie)(jie)頭(tou)處時(shi)，可先(xian)把電纜(lan)在接(jie)(jie)頭(tou)處鋸斷(duan)后，再向(xiang)兩端(duan)進行(xing)測(ce)量(liang)。
