接頭反射不明顯的電纜故障探測案例（十一）
時(shi)間(jian): 2022-07-23 09:56
瀏(liu)覽次數：
供電線路在運行中跳閘后停電 將電纜終端頭與兩端設備分開后，用兆歐表測量， 發現是電纜線路發生了接地故障。
一、故障線路(lu)情況描述及(ji)故障性質診斷
線路名址:上(shang)海制皂廠 電壓等級:10kV
絕緣類型:油浸紙(zhi)絕緣 電纜全長:494m
供電線(xian)路在運行中跳閘后(hou)停電 將(jiang)電纜終(zhong)端頭與(yu)兩端設備分開(kai)后(hou)，用兆歐表測量(liang)， 發現是(shi)電纜線路發生了接地故障。
用兆歐(ou)表和萬(wan)用表測量電(dian)(dian)纜(lan)三(san)相(xiang)(xiang)(xiang)(xiang)對地(di)(di)絕緣電(dian)(dian)阻，A相(xiang)(xiang)(xiang)(xiang)對地(di)(di)為(wei)(wei)∞，B相(xiang)(xiang)(xiang)(xiang)對地(di)(di)為(wei)(wei)12kΩ， C相(xiang)(xiang)(xiang)(xiang)對地(di)(di)為(wei)(wei)8，電(dian)(dian)纜(lan)線路發生了單相(xiang)(xiang)(xiang)(xiang)高阻接地(di)(di)故障。電(dian)(dian)纜(lan)敷設(she)情(qing)況如圖 11-1所示。

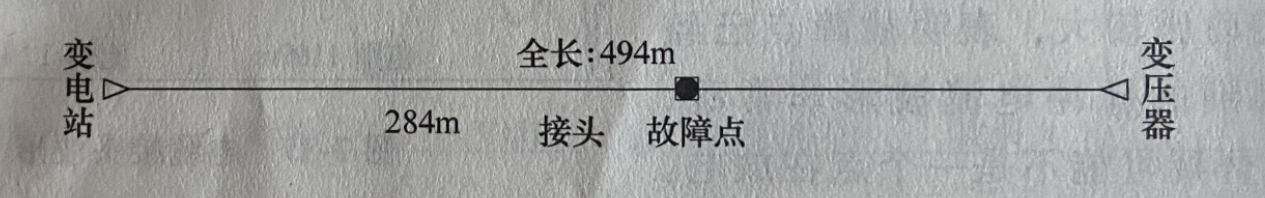

11-1 電纜敷設情況如圖(tu)
11-2 電纜全長波形
11-1 電纜敷設情況如圖(tu)
二、電纜故障測試儀器(qi)
三、電纜故障測距與定位過程

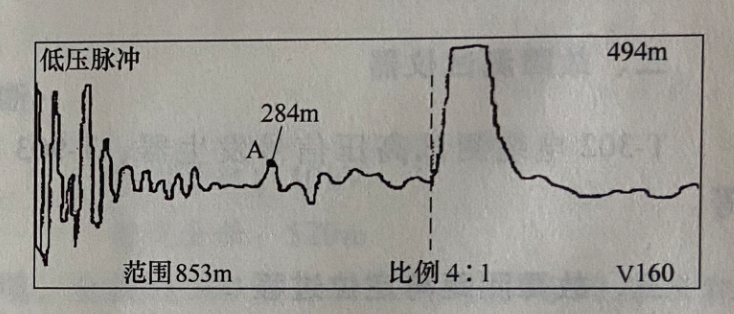

依據用戶提供(gong)的資料，全(quan)長(chang)大概 500m 左右(you)。用低壓脈(mo)沖法在變(bian)電站(zhan)內通過(guo)A相對金屬護層進行測試，選擇(ze)波速度為(wei)160m/ps 時，測得(de)(de)圖(tu)7-38所(suo)示波形，得(de)(de)電纜(lan)全(quan)長(chang)為(wei)494m。從圖(tu)7-38 所(suo)示的波形上(shang)可(ke)以看到，在A點上(shang)出現一個小(xiao)正反(fan)射，距離是284左右(you)，查資料得(de)(de)知此為(wei)中間接頭。
11-2 電纜全長波形

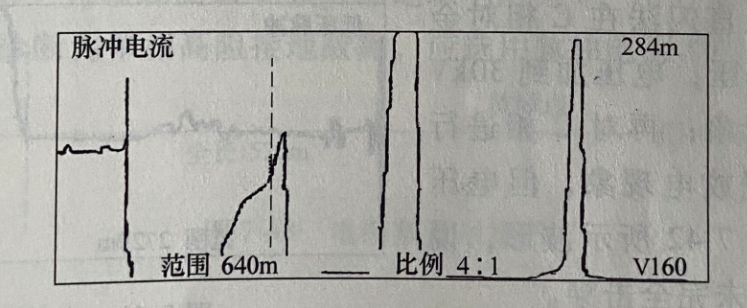

; 在(zai)變(bian)電站端(duan)，通過向B相和金屬護層之間施加高壓(ya)脈(mo)沖信號，用脈(mo)沖電流(liu)法測(ce)試，得圖11-2所示波形，故障距離為284m。測(ce)試時，儀器(qi)的(de)增益調的(de)有點大，但測得的(de)(de)波形(xing)還是(shi)比較容易理(li)解的(de)(de)。
直(zhi)接(jie)攜帶GDBN-D30電纜故障定儀到(dao)280多米(mi)的接(jie)頭處去(qu)定點，在地面上能很清(qing)楚地聽到放(fang)電聲，挖出電纜中間接頭(tou)后(hou)發現，接頭(tou)盒已燒穿(chuan)并形成約3cmx4cm一(yi)個洞。
圖7-39 電纜故障波形
測試(shi)體會:
在分析波形時，不要放過每一個反射脈沖，把測定的反射脈沖的位置和圖樣資料查對一下，看是否是接頭故障。一般來說，接頭在整條電纜中是相對薄弱的環節。
