不易擊穿放電的電纜故障探測案例（十八）
時間: 2022-08-10 23:02
瀏覽次數(shu)：
電纜運行中發生電纜線路跳閘事故，線路中有兩個中間接頭(位置不詳)，用兆歐表測量各相對地絕緣電阻為:A相90MΩ，B相10MΩ，C相10MΩ，診斷此電纜發生了多相高阻接地故障
一、故(gu)(gu)障(zhang)線路情況(kuang)描述(shu)及故(gu)(gu)障(zhang)性質診斷
線路名址:上海虹橋機場 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:584m
運行中發(fa)生電(dian)(dian)纜(lan)線路(lu)(lu)跳閘事(shi)故，線路(lu)(lu)中有兩個中間接頭(位置(zhi)不詳)，用兆歐表(biao)測(ce)量各(ge)相(xiang)(xiang)(xiang)對(dui)地絕(jue)緣電(dian)(dian)阻為:A相(xiang)(xiang)(xiang)90MΩ，B相(xiang)(xiang)(xiang)10MΩ，C相(xiang)(xiang)(xiang)10MΩ，診斷此電(dian)(dian)纜(lan)發(fa)生了多相(xiang)(xiang)(xiang)高阻接地故障，應選(xuan)擇脈沖電(dian)(dian)流法(fa)測(ce)距。電(dian)(dian)纜(lan)敷設情況如圖 18-1所示。

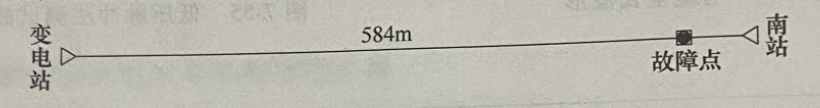

圖18-1電纜敷設示意(yi)圖
二(er)、電(dian)纜故障測試儀器
三、故障測距與定位過程
在變電站(zhan)端，用低(di)壓(ya)脈沖(chong)方式(shi)測電纜(lan)全長，A、B、C相對(dui)地的低(di)壓(ya)脈沖(chong)反(fan)射波(bo)形都很相似，波(bo)形如(ru)圖 7-59 所示，測得電纜(lan)全長為584m。
然后(hou)用脈(mo)沖電(dian)(dian)(dian)流(liu)沖閃法通過B相對金屬護(hu)層測試，脈(mo)沖電(dian)(dian)(dian)壓(ya)(ya)在25kV以下時，故障點不(bu)正常放(fang)電(dian)(dian)(dian)，所得(de)波形很亂，不(bu)好理(li)解;當把脈(mo)沖電(dian)(dian)(dian)壓(ya)(ya)加到(dao)25kV以上(shang)時，故障點放(fang)電(dian)(dian)(dian)，得(de)到(dao)圖(tu)18-3、圖(tu)18-4所示波形，其中圖(tu)18-3所示波形(xing)(xing)是(shi)在(zai)耦合器極性(xing)接(jie)反情況下測得的，從(cong)兩個波形(xing)(xing)圖(tu)上可(ke)(ke)以看出波形(xing)(xing)雖(sui)然(ran)可(ke)(ke)以分(fen)析(xi)了，但仍然(ran)很亂;然(ran)后在(zai)B、C相間施加高壓脈(mo)沖，得到圖(tu) 18-5 所示波形(xing)(xing)，這時波形(xing)(xing)簡單(dan)多了，確(que)定故(gu)障點在(zai)距離(li)變電站556m 處(chu)，離(li)南站 28m。

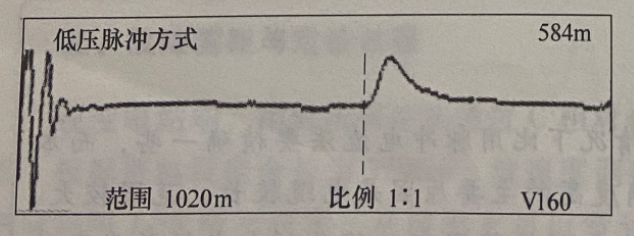

圖18-2 電纜全長波形

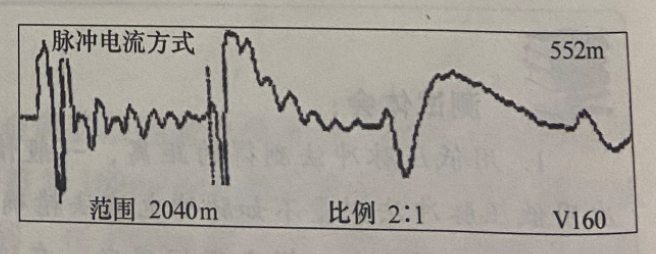

圖18-3脈沖電流法測試B相故障波形(xing)(耦(ou)合器(qi)接反)
圖18-3脈沖電流法測試B相故障波形(xing)(耦(ou)合器(qi)接反)
故(gu)障(zhang)點(dian)(dian)正(zheng)好(hao)在(zai)機場跑(pao)道(dao)邊緣上，電纜(lan)(lan)路(lu)徑的(de)(de)地面上澆(jiao)注了兩層比較厚的(de)(de)水泥，由(you)于振(zhen)動面積比較大(da)，用聽(ting)音器聲測時(shi)，在(zai)其(qi)周圍(wei)(wei)8m范圍(wei)(wei)內聲音都很大(da)，無法(fa)確(que)定(ding)(ding)故(gu)障(zhang)點(dian)(dian)的(de)(de)具體(ti)位置(zhi)，后來用GDBN-D30的(de)(de)聲磁(ci)同步法(fa)定(ding)(ding)點(dian)(dian)，找到了聲磁(ci)時(shi)間差最(zui)小(xiao)的(de)(de)點(dian)(dian)，但用戶(hu)考慮到開(kai)挖困難(nan)，沒把故(gu)障(zhang)點(dian)(dian)挖開(kai)，而是繞過跑(pao)道(dao)重新敷設了一段電纜(lan)(lan)。

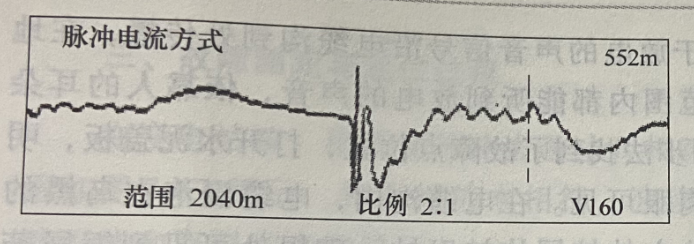

圖18-4 脈沖(chong)電流(liu)法測(ce)試C相故障波形(延時45μs)

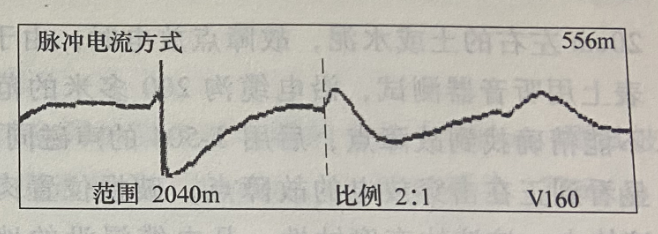

圖18-5 脈沖電流(liu)法測試(shi)B、C相間故障波形(延(yan)時30μs)
測試體會:
在測多相對地故障(zhang)時(shi)，如果通(tong)過(guo)相對金屬護層測得的波形太亂，不好分(fen)析(xi)，可(ke)(ke)在絕緣較低的兩相之間加高壓(ya)脈沖進行故障(zhang)測距，得到(dao)的波形可(ke)(ke)能會好分(fen)析(xi)一些(xie)。
