故障點在電纜溝內的電纜故障探測案例（十九）
時間: 2022-08-13 20:41
瀏覽次數：
該電纜運行中發生供電中斷事故，用兆歐表測量各相對地絕緣電阻為:A相對地250kΩ，B相對地500kΩ，C相對地，診斷為多相高阻接地故障，應選用脈沖電流法測量電纜的故障距離。
一、故障線路情況(kuang)描述(shu)及故障性質診(zhen)斷
線路名(ming)址:上海(hai)1號分變 電壓等級:10kV
絕緣類(lei)型:XLPE絕緣 電纜全長:918m
該電(dian)纜運行中發(fa)生供電(dian)中斷事故，用(yong)兆歐表測量(liang)各相(xiang)(xiang)對(dui)地(di)絕緣電(dian)阻為:A相(xiang)(xiang)對(dui)地(di)250kΩ，B相(xiang)(xiang)對(dui)地(di)500kΩ，C相(xiang)(xiang)對(dui)地(di)∞，診斷為多相(xiang)(xiang)高阻接(jie)地(di)故障，應選用(yong)脈沖電(dian)流法測量(liang)電(dian)纜的(de)故障距離(li)。電(dian)纜敷設情(qing)況如圖19-1 所示。

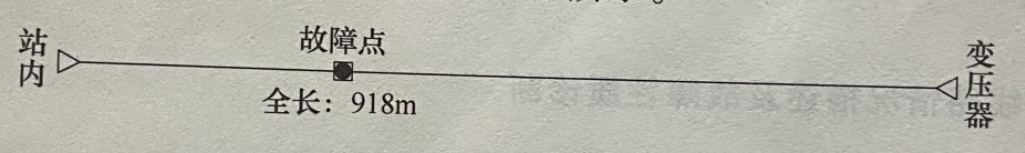

圖(tu)19-1 電纜(lan)敷設示意圖(tu)
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在(zai)變壓器端，先用低壓脈沖法通過(guo)C相(xiang)對金屬護(hu)層(ceng)測得電(dian)纜的全(quan)長為 918m，波形如圖 19-2所示(shi)，和(he)資(zi)料相(xiang)符。

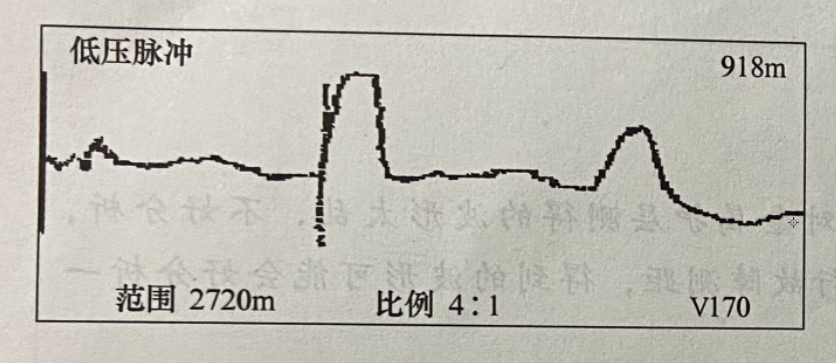

圖19-2電纜全長波形
然后用(yong)高壓信號發生(sheng)器(qi)向A相(xiang)和金(jin)屬(shu)護層之間施加高壓脈(mo)(mo)沖(chong)(chong)，采用(yong)脈(mo)(mo)沖(chong)(chong)電流法測試，得(de)(de)脈(mo)(mo)沖(chong)(chong)電流波(bo)形(xing)如圖19-3所示(shi)，測得(de)(de)故障(zhang)距(ju)離為277m。

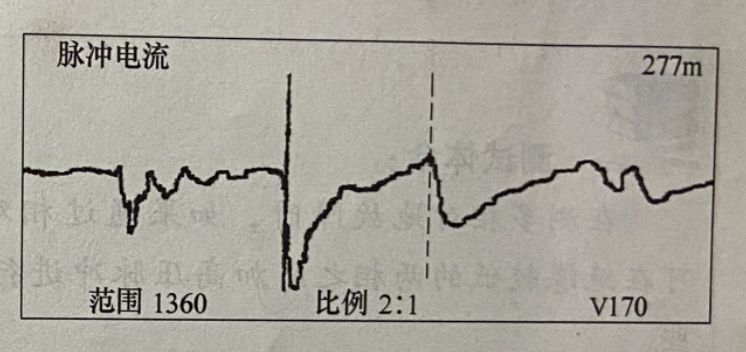

圖19-3 電纜故障波(bo)形(xing)
到(dao)277m左右的(de)位置定點時發現(xian)，電(dian)纜(lan)是在(zai)電(dian)20cm 左右的(de)土或水泥，故(gu)障點放電(dian)時，由于放電(dian)的(de)聲音信(xin)號(hao)沿電(dian)纜(lan)溝到(dao)處傳播，在(zai)地表上用聽音器測(ce)試，沿電(dian)纜(lan)溝200多(duo)米的(de)范圍(wei)內都能(neng)聽到(dao)放電(dian)的(de)聲音，依靠人的(de)耳(er)朵不能(neng)精(jing)確找到(dao)故(gu)障點，后用GDBN-D30電纜故障定點儀的聲磁同(tong)步法找到(dao)(dao)了(le)故障(zhang)(zhang)點位置(zhi)，打開水泥蓋板，明顯看到(dao)(dao)正在(zai)擊(ji)穿(chuan)放(fang)電(dian)的故障(zhang)(zhang)點，破損位置(zhi)肉(rou)眼可見。在(zai)電(dian)纜(lan)(lan)溝(gou)內，電(dian)纜(lan)(lan)浸泡在(zai)烏黑的液體中(zhong)，該(gai)液體有腐(fu)蝕(shi)性，凡(fan)電(dian)纜(lan)(lan)浸沒(mei)的地方外護層(ceng)均(jun)被腐(fu)蝕(shi)，破損處可見到(dao)(dao)銅屏蔽部分，內護層(ceng)(絕緣(yuan)層(ceng))也同(tong)樣受到(dao)(dao)了(le)腐(fu)蝕(shi)。
測試體會:
故障點在電(dian)(dian)纜(lan)溝內(nei)時，放電(dian)(dian)聲音沿電(dian)(dian)纜(lan)溝傳播，在地面(mian)上(shang)很長一段范(fan)圍內(nei)都(dou)能聽到放電(dian)(dian)的聲音，但聲音振動(dong)的能量會沿最(zui)近(jin)的電(dian)(dian)纜(lan)托梁傳到大地上(shang)，用聲磁同步法可以精確找到故障點。
