兩種不同絕緣介質的電纜故障探測案例（二十五
時間: 2022-08-26 09:49
瀏覽次數(shu)：
35kV電纜線路，本是油浸紙絕緣電纜，曾經因故障，中間換過一段交聯電纜，做了兩個中間接頭。此次電纜在運行中發生跳閘事故后，曾以為是這兩個接頭中的一個發生了故障
一、故障(zhang)線(xian)路(lu)情況描(miao)述及故障(zhang)性質診斷
線路名址:上海國棉一廠 電壓等級:35kv
絕緣類型:油浸紙+XLPE絕緣 電纜全長:376m

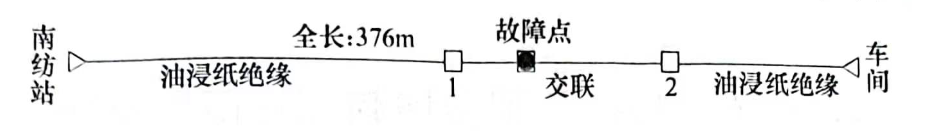

該(gai)35kV電(dian)纜(lan)(lan)(lan)線路，本(ben)是(shi)(shi)油(you)浸(jin)紙絕緣電(dian)纜(lan)(lan)(lan)，曾經因故障(zhang)(zhang)，中(zhong)間(jian)(jian)換過一(yi)段(duan)交聯電(dian)纜(lan)(lan)(lan)，做了(le)兩(liang)個中(zhong)間(jian)(jian)接(jie)頭(tou)。此次電(dian)纜(lan)(lan)(lan)在運(yun)行中(zhong)發生跳閘事故后，曾以為是(shi)(shi)這兩(liang)個接(jie)頭(tou)中(zhong)的(de)一(yi)個發生了(le)故障(zhang)(zhang)，但(dan)挖開接(jie)頭(tou)后表面看不出任何問題。電(dian)纜(lan)(lan)(lan)敷設情況如(ru)圖(tu)25-1所示。
圖(tu)25-1電(dian)纜敷設(she)示意(yi)圖(tu)
將電(dian)纜(lan)兩(liang)端(duan)的電(dian)纜(lan)頭(tou)與(yu)其他相連設備斷開后，在南紡站用兆(zhao)歐表進行絕緣測量， A、B兩(liang)相對地為∞相對地為56MΩ，診斷(duan)該電纜發生了(le)單相高陽接地故障。
二、電纜故障(zhang)測試儀器(qi)
三、電纜故障測距與定位過程

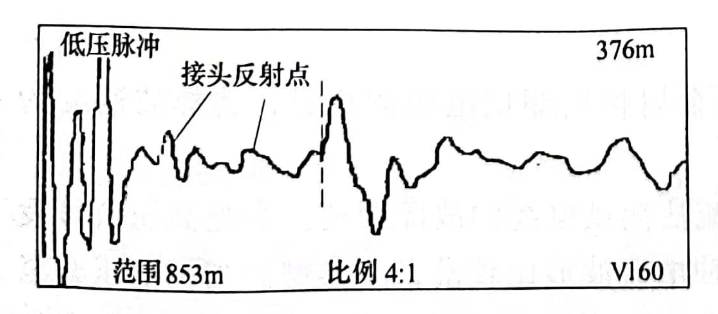

因(yin)(yin)是(shi)(shi)粗測(ce)(ce)線路長度和(he)故障(zhang)(zhang)距離，設定波速度為(wei)160m/us，直接(jie)(jie)用(yong)(yong)低壓(ya)脈沖(chong)法通過0相對金屬(shu)護(hu)層(ceng)進行測(ce)(ce)試(shi)(shi)，測(ce)(ce)得(de)電(dian)纜(lan)(lan)全長為(wei)376m，所得(de)波形如圖7-92所示(shi)。測(ce)(ce)試(shi)(shi)時因(yin)(yin)兩(liang)個中(zhong)間接(jie)(jie)頭是(shi)(shi)油浸紙絕緣(yuan)電(dian)纜(lan)(lan)和(he)交聯電(dian)纜(lan)(lan)連接(jie)(jie)形成的阻抗(kang)不匹配點，接(jie)(jie)頭反射(she)(she)十(shi)分明顯，曾(ceng)一度懷疑是(shi)(shi)故障(zhang)(zhang)點的反射(she)(she)，后用(yong)(yong)低壓(ya)脈沖(chong)比較(jiao)法測(ce)(ce)試(shi)(shi)，發現三(san)相對金屬(shu)護(hu)層(ceng)的低壓(ya)脈沖(chong)波形沒有(you)什么區別，才確定是(shi)(shi)接(jie)(jie)頭反射(she)(she)，不是(shi)(shi)故障(zhang)(zhang)點。

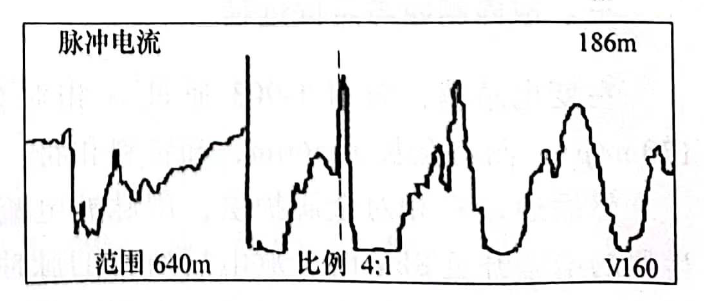

然后向C相和金屬護層之間加高壓脈沖，用(yong)脈沖電流沖閃法測試，測得故(gu)障距離為186m，波形如圖25-2所示。
圖25-2電纜全長波形
圖25-3脈沖電流測試故障波形
用GDBN-D30電纜故障定點儀沿電纜路徑到(dao)180m左右(you)處(chu)定(ding)點，在180~190m之間看(kan)到(dao)放電產生的聲音波形(xing)，調整探(tan)頭位置后(hou)，聲磁時間差最(zui)小的位置為9x0.2ms，最(zui)后(hou)確(que)定(ding)該處(chu)為故障(zhang)點的位置。挖出電(dian)纜后發現在交聯電(dian)纜段的電(dian)纜本體上有(you)一(yi)個(ge)2cmx4cm的洞，已看到內部線芯有(you)斷(duan)裂地方(fang)，但(dan)不是完全斷(duan)線，周圍土壤干燥，可能是電(dian)纜曾(ceng)經(jing)被(bei)損傷(shang)過。
測試體(ti)會:
當電纜(lan)線路是(shi)由兩種(zhong)(zhong)以上種(zhong)(zhong)類(lei)的電纜(lan)組(zu)成時，電纜(lan)中(zhong)的接頭反射十分(fen)明顯，一(yi)定(ding)要用(yong)低壓脈(mo)沖比(bi)較(jiao)法測(ce)(ce)試一(yi)下，以排除接頭疑慮(lv)點(dian)。同時，波(bo)速度選擇時，先以絕(jue)緣類(lei)型較(jiao)長(chang)電纜(lan)的波(bo)速度為主，然后再車根據故障(zhang)距(ju)離位于(yu)何種(zhong)(zhong)絕(jue)緣介質的電纜(lan)段(duan)中(zhong)進行適當調(diao)(diao)整。但由于(yu)故障(zhang)測(ce)(ce)距(ju)是(shi)粗測(ce)(ce)，波(bo)速度也(ye)可以不做調(diao)(diao)整。
