多相高阻接地封閉性故障探測案例（二十六）
時間: 2022-08-27 21:18
瀏覽(lan)次數：
此線路在運行中發生接地跳閘事故，用兆歐表測試三相對地絕緣電阻為:A相對地，B相對地5MΩ，C相對地1MΩ，診斷該電纜發生了多相高阻接地故障
一、故障(zhang)線(xian)路情(qing)況描述及故障(zhang)性質診斷
線路名址:齊魯石化煉油廠 電壓等級:6kV
絕緣類型:XLPE絕緣 電纜全長:360m
此線路在運(yun)行中發(fa)生(sheng)接地跳閘(zha)事故，用兆歐表測(ce)試三(san)相(xiang)(xiang)對(dui)(dui)地絕(jue)緣電阻(zu)為:A相(xiang)(xiang)對(dui)(dui)地∞，B相(xiang)(xiang)對(dui)(dui)地5MΩ，C相(xiang)(xiang)對(dui)(dui)地1MΩ，診(zhen)斷該(gai)電纜發(fa)生(sheng)了(le)多相(xiang)(xiang)高阻(zu)接地故障，選擇用脈沖電流法測(ce)量故障距離。電纜敷(fu)設情況(kuang)如圖26-1所示。

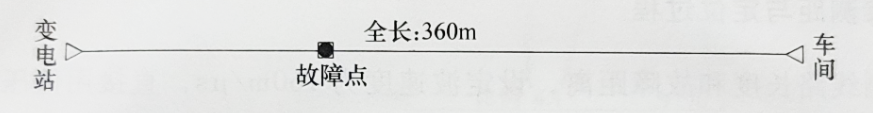

圖26-1電纜敷設示意圖
二、電纜故障測試儀器
GDBN-G60一體化電纜測試高壓電源 、GDBN-C1000 電力電纜故障測試儀、GDBN-D10聲磁數顯靜噪定點儀 、2500V兆歐表等。
三、電纜故障測距與定位過程
在變電站端，先用GDBN-C1000 通過A相對金屬護層測試(shi)電纜的全長(chang)，選擇(ze)波速度(du)為170m/μs，測得(de)全長(chang)為360m，和資料(liao)相符。
然后通(tong)過C相對金(jin)屬護(hu)層(ceng)，用脈沖電流(liu)法測試電纜的(de)故障(zhang)距(ju)離。當把高壓信號生器的(de)電壓升(sheng)(sheng)至8kV時(shi)，放(fang)電后所(suo)得的(de)脈沖電流(liu)波形(xing)比(bi)較亂(luan)，不典(dian)型。當把電壓升(sheng)(sheng)12kV時(shi)，得到(dao)典(dian)型的(de)放(fang)電波形(xing)，如圖7-95 所(suo)示，從波形(xing)圖可以得到(dao)電纜的(de)故障(zhang)距(ju)離97m。
攜(xie)帶GDBN-D10聲磁數顯靜噪定點儀到大(da)概100m 處(chu)去定(ding)點(dian)，在左右20m范圍(wei)內，沒有找到故障(zhang)(zhang)點(dian)。把高(gao)壓信號(hao)發生器的(de)脈沖電壓升(sheng)至(zhi)15kV后(hou)，在100m處(chu)，采集到了故障(zhang)(zhang)點(dian)放電的(de)聲音波形，波形(xing)幅值很(hen)小，移(yi)動探頭(tou)到1m外，聲音波形(xing)就(jiu)采(cai)集不到了。在1m范圍內移(yi)動探頭(tou)，最后找到聲磁時間差(cha)為11x0.2ms的點為(wei)時(shi)間(jian)差最小的點(dian)，確定為(wei)故(gu)(gu)障(zhang)點(dian)的位(wei)置。由(you)于放電(dian)聲音太(tai)小，故(gu)(gu)障(zhang)定點(dian)的過(guo)程中，通過(guo)耳(er)機根本聽不到故(gu)(gu)障(zhang)點(dian)放電(dian)的(de)聲音。

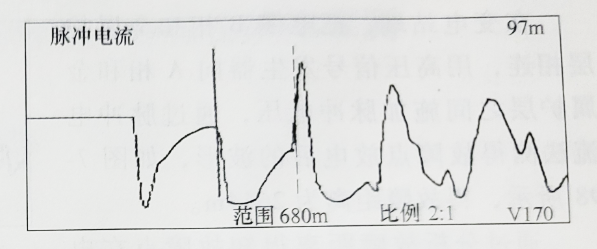

圖26-2 脈(mo)沖(chong)電流法(fa)測故(gu)障波形
挖(wa)出電纜(lan)后，在電纜(lan)的外(wai)表(biao)沒有發現明顯的損傷。重(zhong)新向(xiang)電纜施加高壓脈沖(chong)信(xin)號后，能明顯(xian)聽(ting)到放(fang)電(dian)的(de)聲音，用干砂土撒到電(dian)纜表面，從(cong)沙土振落的(de)點看到了放(fang)電(dian)的(de)位(wei)置(zhi)，本故障為封(feng)閉性的(de)故障。
測(ce)試體會:
由于放電(dian)的聲音被電(dian)纜(lan)外護層封住，封閉(bi)性故障點放電(dian)的聲音很難傳出來，定點時需通過盡量增加電容或提高電壓的方式，提高放電的聲音強度，用聲磁同步法查找故障點。這時僅通過聽聲的方式一般很難查找到封閉性故障點的位置。
對于此類封閉性電纜故障的探測和定點，推薦采用帶波形顯示的多功能精確定點儀
