路徑資料記錄錯誤的電纜故障探測案例（二十七
時間: 2022-08-31 22:12
瀏覽次數：
電纜線路在運行中發生接地故障，用兆歐表測試三相對地絕緣電阻為:A、B相對地0.5MΩ，C相對地，診斷該電纜發生了多相高阻接地故障
一、故障線路情況描(miao)述及故障性(xing)質診斷(duan)
線路名稱:呼和浩特新城區 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:3000m
電(dian)(dian)(dian)(dian)纜(lan)線路在(zai)運行中(zhong)發(fa)生(sheng)接地故障，用(yong)兆歐表測試(shi)(shi)三相(xiang)(xiang)對(dui)(dui)地絕緣(yuan)電(dian)(dian)(dian)(dian)阻(zu)為:A、B相(xiang)(xiang)對(dui)(dui)地0.5MΩ，C相(xiang)(xiang)對(dui)(dui)地∞，診斷(duan)該(gai)電(dian)(dian)(dian)(dian)纜(lan)發(fa)生(sheng)了多相(xiang)(xiang)高阻(zu)接地故障，選擇用(yong)脈沖(chong)電(dian)(dian)(dian)(dian)流法測試(shi)(shi)電(dian)(dian)(dian)(dian)纜(lan)的(de)(de)故障距離(li)。線路中(zhong)有(you)多個(ge)接頭，由干資料缺失(shi)，接頭的(de)(de)距離(li)與位置不(bu)明(ming)。電(dian)(dian)(dian)(dian)纜(lan)敷設情(qing)況如圖27-1所示(shi)。

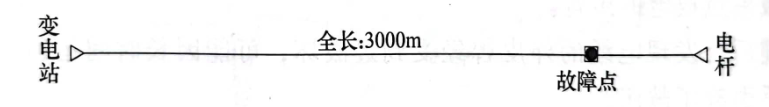

圖27-1 電纜敷設(she)示意圖
二、電(dian)纜故障測試儀(yi)器
三、電纜故障測距與定位過程
在變電(dian)(dian)站端，先通過C相(xiang)(xiang)對金(jin)屬護層，用低(di)壓脈(mo)沖法測(ce)試電(dian)(dian)纜的全(quan)長(chang)(chang)，在調整波速度至171m/us時，測(ce)得圖27-2所(suo)示波形，電(dian)(dian)纜全(quan)長(chang)(chang)為3009m，和(he)資料基(ji)本相(xiang)(xiang)符。

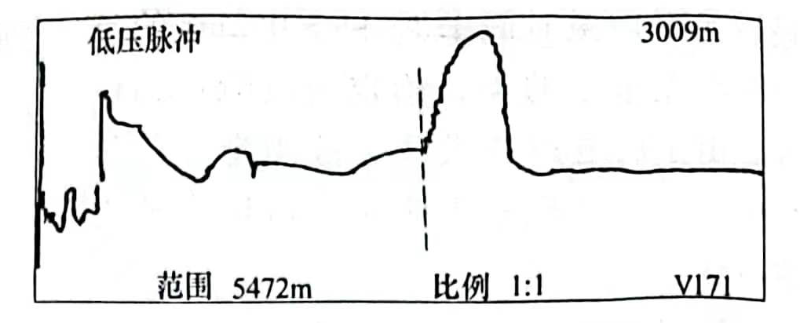

圖27-2 電纜全長波形
在變電站端，把電纜B相和金屬護層(ceng)相連，用高壓(ya)信號發(fa)生(sheng)器(qi)向(xiang)A相和金屬護層之間(jian)施加(jia)脈沖電(dian)壓(ya)，通過脈沖電(dian)流法測得故障點放電(dian)后(hou)的波形(xing)，如(ru)圖27-3所示，得故(gu)障(zhang)距離為2644m。

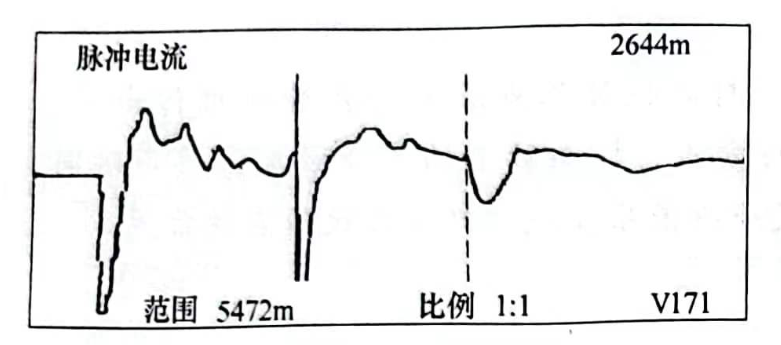

圖27-3 變電站(zhan)端測脈沖電流故障(zhang)波形(xing)
通(tong)過分析故障(zhang)距離得知故障(zhang)點在電線桿一測。考慮到測試時范圍太大(da)，由(you)此得到的故障距離的誤差也可能會(hui)比較大，于是決定到電線桿處再(zai)測。在電線桿端(duan)，測得圖(tu)27-4所示的故障點放(fang)電的脈沖(chong)電流波(bo)形(xing)，得故障距離為353m。

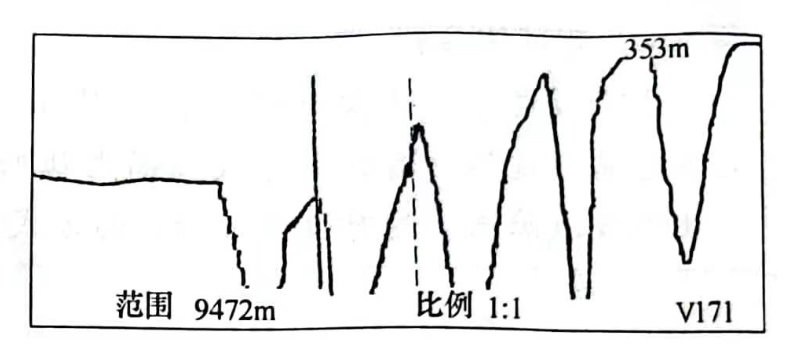

圖27-4電桿(gan)端(duan)測脈沖電流(liu)故障波(bo)形
根據用戶提供的路徑，攜帶(dai)GDBN-D30電(dian)纜故(gu)障定點儀到(dao)350m附(fu)近(jin)去定點，發(fa)現(xian)儀器(qi)根(gen)本收(shou)(shou)不到(dao)脈沖磁場(chang)信(xin)號(hao)。回到(dao)測試(shi)端(duan)，到(dao)電(dian)(dian)(dian)桿附(fu)近(jin)測試(shi)，仍然收(shou)(shou)不到(dao)脈沖磁場(chang)信(xin)號(hao)。這(zhe)時(shi)才發(fa)現(xian)。電(dian)(dian)(dian)纜(lan)的兩(liang)端(duan)沒有接工作(zuo)地(di)，在測試(shi)端(duan)把(ba)電(dian)(dian)(dian)纜(lan)的金屬護層同工作(zuo)地(di)連接后，儀器(qi)收(shou)(shou)到(dao)了(le)脈沖磁場(chang)信(xin)號(hao)。
重新攜帶GDBN-D30電纜故障定點儀到用戶提供(gong)的(de)350m附近去(qu)定點(dian)，發現儀器(qi)仍然收不到脈沖磁場信(xin)號(hao)。于是(shi)回到測試端，用脈沖磁場正負法查找電(dian)纜的(de)路徑(jing)，測得電(dian)纜的(de)路徑(jing)和用戶提供(gong)的(de)路徑(jing)偏差很大，到350m附近時，儀器(qi)收到了故(gu)障(zhang)(zhang)點(dian)放電(dian)的(de)聲音(yin)波(bo)形，同時通過耳機(ji)也聽到了故(gu)障(zhang)(zhang)點(dian)放電(dian)的(de)聲音(yin)。
挖開電(dian)纜(lan)后，發現(xian)電(dian)纜(lan)的外(wai)皮(pi)曾經受到過破壞，可能因長時間運(yun)行，接地(di)電(dian)流逐漸增大，最后引起了故障。
測試體會(hui):
1.測試時不(bu)能盲目地相信資料提供的路(lu)徑。
4 故障(zhang)定點(dian)(dian)時，應首(shou)先在離測(ce)試端 20m 外的地方測(ce)試一下，看定點(dian)(dian)儀能否(fou)收到(dao)脈沖磁場信號，如接(jie)收不到(dao)，就調整接(jie)地線，使(shi)其能夠接(jie)收到(dao)磁場信號。否(fou)則將(jiang)可能會浪費測(ce)試人員的精(jing)力，耽誤(wu)故障(zhang)修復時間(jian)。
