外界環境較嘈雜的電纜故障探測案例（二十八）
時間(jian): 2022-09-04 08:52
瀏覽次數：
定點時當不能確定故障點發出放電聲音時，可以到電纜裸露的地方（離開高壓信號發生器），直接把探頭放在電纜上，通過耳機聽電纜中是否有故障點的放電聲音存在
一、故障(zhang)線路情況描述及故障(zhang)性質診斷(duan)
線路名址:廈門蓮俊線 電(dian)壓(ya)等(deng)級(ji):10kV
;絕緣類(lei)型:XLPE絕緣 電纜全長:1500m
此線路(lu)在運(yun)行中發生(sheng)接地(di)故(gu)障，用(yong)兆(zhao)歐表測試三相對(dui)地(di)電(dian)阻(zu)為:A相對(dui)地(di)，B相對(dui)地(di)1.5MΩ，C相對(dui)地(di)2M，診(zhen)斷該電(dian)纜發生(sheng)了多相高阻(zu)接地(di)故(gu)障，選擇用(yong)脈沖(chong)電(dian)流法測距。電(dian)纜敷設(she)情況如圖(tu)28-1所示。

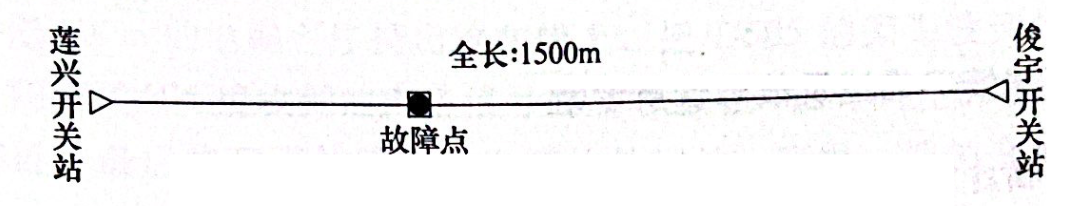

圖(tu)28-1電纜敷設(she)示意圖(tu)
二、電纜故障測試儀器
三、電纜故(gu)障測距與定位過(guo)程
選擇波(bo)(bo)速度為170m/μs，在蓮(lian)興(xing)站通(tong)過(guo)A相對(dui)地用低壓脈沖法測(ce)得電纜全長為1500m，波(bo)(bo)形圖未記錄。
通過(guo)向B相和金屬護層之(zhi)間施加(jia)高壓脈沖，升高電壓至15kV，放(fang)電后，用GDBN-C1000 電力電纜故障測試儀的脈沖電流法測(ce)得故障距離為527m，如圖(tu) 28-2所示。

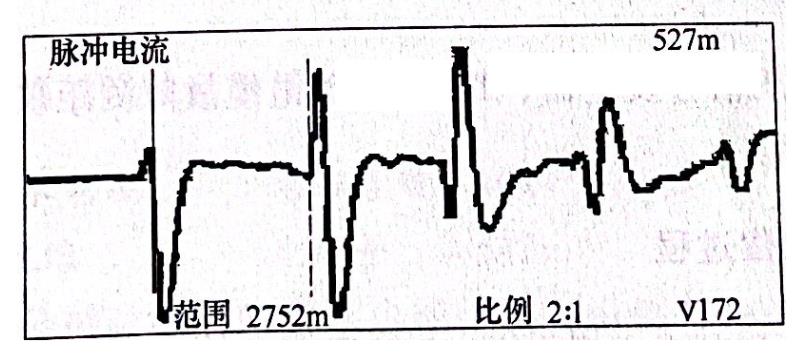

圖(tu)28-2脈(mo)沖電流故障波形(xing)
攜帶GDBN-D10聲磁數顯靜噪定點儀 到(dao)(dao)500多(duo)米處(chu)去定(ding)(ding)點(dian)。由于(yu)測試環境惡(e)劣，汽車來往噪聲(sheng)大、野(ye)外風大草多(duo)，給定(ding)(ding)點(dian)帶來一定(ding)(ding)的(de)困難(nan)，曾經一度懷疑故障(zhang)點(dian)是否發(fa)出了(le)(le)放(fang)電(dian)(dian)聲(sheng)。過程中曾到(dao)(dao)對端(duan)電(dian)(dian)纜(lan)裸(luo)露的(de)地方(fang)，把探頭(tou)(tou)放(fang)到(dao)(dao)電(dian)(dian)纜(lan)上，通過耳機(ji)聽(ting)到(dao)(dao)了(le)(le)明(ming)顯的(de)放(fang)電(dian)(dian)聲(sheng)，確認故障(zhang)點(dian)肯定(ding)(ding)已放(fang)電(dian)(dian)并(bing)發(fa)出了(le)(le)放(fang)電(dian)(dian)聲(sheng)音。又(you)回(hui)到(dao)(dao)了(le)(le)500多(duo)米處(chu)，移(yi)動探頭(tou)(tou)仔細定(ding)(ding)點(dian)，收到(dao)(dao)了(le)(le)聲(sheng)音波(bo)形信(xin)號，并(bing)找(zhao)到(dao)(dao)了(le)(le)聲(sheng)磁延時(shi)最小的(de)點(dian)(5x0.2ms)，同時用耳機監聽放電(dian)的聲音強(qiang)度，證明(ming)故(gu)障點就在此處(chu)。
測試體會：
定點時當不能確定故障點發出放電聲音時，可以到電纜裸露的地方（離開高壓信號發生器），直接把探頭放在電纜上，通過耳機聽電纜中是否有故障點的放電聲音存在。
