海底超長電纜的故障探測案例（二十九）
時間: 2022-09-06 22:23
瀏(liu)覽次數：
此電纜是霞浦金雞島-西洋島的跨海電纜，全長12044m，共有中間接頭約10個左右。其電纜在東海海域約11744m，上霞浦金雞島岸約為200m，上西洋島岸約為100m。
一、故(gu)障線路情況描述及故(gu)障性質診斷
線路名稱:福建霞浦金雞島-西(xi)洋島 電壓等級(ji):10kV
電纜規格:油浸(jin)紙絕緣 電纜全長(chang):12000m
此(ci)電(dian)纜是霞浦金雞(ji)島-西洋(yang)島的跨海(hai)電(dian)纜，全(quan)長12044m，共(gong)有中(zhong)間接頭約10個左右。其電(dian)纜在東海(hai)海(hai)域約11744m，上(shang)(shang)霞浦金雞(ji)島岸(an)約為(wei)200m，上(shang)(shang)西洋(yang)島岸(an)約為(wei)100m。電(dian)纜敷設(she)情況(kuang)如圖(tu)29-1所示。用(yong)兆歐表(biao)與(yu)萬(wan)用(yong)表(biao)測試電(dian)纜的三相(xiang)(xiang)對(dui)地(di)及相(xiang)(xiang)間絕緣電(dian)阻(zu)為(wei):A相(xiang)(xiang)對(dui)地(di)3kΩ，B相(xiang)(xiang)對(dui)地(di)2kΩ，C相(xiang)(xiang)對(dui)地(di)3kΩ，A相(xiang)(xiang)對(dui)B相(xiang)(xiang)40，B相(xiang)(xiang)對(dui)C相(xiang)(xiang)200 A相(xiang)(xiang)對(dui)C相(xiang)(xiang)40Ω，診斷為(wei)多相(xiang)(xiang)接地(di)低阻(zu)短(duan)路故障。

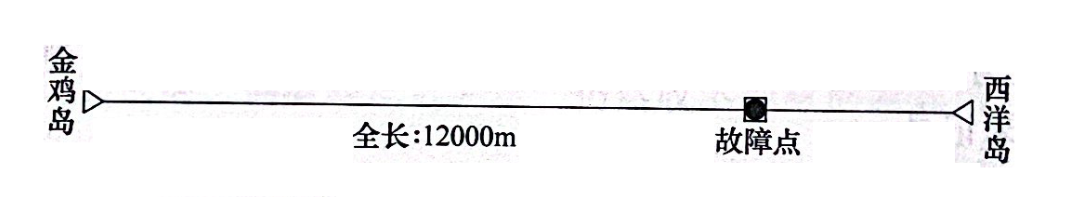

圖29-1電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在金雞島(dao)，通過A相對地，用GDBN-C2000測得電纜全長為12044.8m，和資料(liao)基(ji)本相(xiang)(xiang)符，皮形如圖(tu)29-2多可能(neng)是反(fan)射(she))，通過各相(xiang)(xiang)對(dui)地及各相(xiang)(xiang)間測得的波形均(jun)看不(bu)到(dao)短(duan)路波形存在，波形未(wei)記錄(lu)。
從西洋島往(wang)金雞島方向(xiang)測(ce)，B相對地電阻為1kΩ，用(yong)T-905的(de)低(di)壓脈沖(chong)方式測(ce)得故障距離為4480m，波形未記錄。
由(you)于兩端測得的故障距離相加正好等于電纜(lan)全長，因(yin)此故障點(dian)應該在從(cong)西洋島往(wang)金雞(ji)島方向的4400~4500m之間。
圖29-2 電(dian)纜全長波形

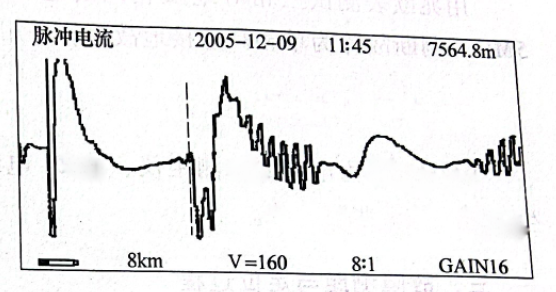

圖(tu)29-3脈沖電流(liu)測故障波形
用 GDBN-G60向A相和金屬護(hu)層之間(jian)施加周期性的高壓(ya)脈(mo)沖信號(hao)，在距西(xi)洋島4400~4500m之間(jian)，把100m的電纜(lan)有序撈出放在船(chuan)上，把GDBN-D30電纜故障定點儀的探頭放到電(dian)纜上，對故(gu)障點進行定點。隨著GDBN-D30電纜故障定點儀接收(shou)到(dao)的(de)聲(sheng)音(yin)信號逐漸(jian)增強與聲(sheng)磁時間差的(de)逐漸(jian)減小，離(li)電(dian)纜(lan)故障(zhang)(zhang)點越來越近，最后找到(dao)了故障(zhang)(zhang)點。電(dian)纜(lan)的(de)外鋼絲、麻(ma)繩、外護套(tao)均沒有(you)破損，屬于本(ben)體(ti)故障(zhang)(zhang)。
測試分析(xi):
1.從兩個波形圖可以看(kan)到，波形中有許多毛刺，不能確定是儀(yi)器原(yuan)因、測量(liang)范圍太大的原(yuan)因，還是電纜接頭反(fan)射的原(yuan)因，在(zai)范圍較小(xiao)時沒(mei)有上述情況。
2.雖然(ran)本(ben)電纜發生了相(xiang)間低阻(zu)故障，但在(zai)金雞(ji)島通(tong)過相(xiang)間測試(shi)時(shi)卻不能(neng)得(de)到低阻(zu)反射波形(xing)，分析原因可能(neng)是(shi)距離(li)太長(chang)、范圍太大引起(qi)的。
