埋設較深的電纜故障探測案例（三十）
時間(jian): 2022-09-09 16:05
瀏覽次數：
故障電纜為自來水公司對電廠的供水電纜線路，沿鋼鐵路旁敷設，電纜全長500多米，接頭情況不明
一(yi)、故(gu)障線路情況描述及(ji)故(gu)障性質診(zhen)斷
線路名稱:電廠供水電纜 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:543m
故(gu)(gu)障(zhang)電(dian)(dian)纜(lan)為自來水公(gong)司對(dui)電(dian)(dian)廠(chang)(chang)的(de)供(gong)水電(dian)(dian)纜(lan)線路(lu)，沿鋼(gang)鐵(tie)路(lu)旁(pang)敷設，電(dian)(dian)纜(lan)全(quan)長500多米，接(jie)頭情況(kuang)不明。鋼(gang)鐵(tie)路(lu)修整時對(dui)路(lu)面(mian)及(ji)周圍進(jin)行了回填，故(gu)(gu)電(dian)(dian)纜(lan)埋深(shen)也不明。線路(lu)運行時發生接(jie)地故(gu)(gu)障(zhang)，因是對(dui)電(dian)(dian)廠(chang)(chang)的(de)供(gong)水線路(lu)，電(dian)(dian)廠(chang)(chang)的(de)冷卻水供(gong)給需要該(gai)線路(lu)故(gu)(gu)需盡快修復。電(dian)(dian)纜(lan)敷設情況(kuang)如圖30-1所(suo)示。

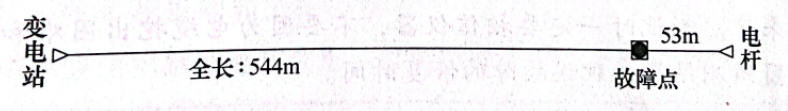

圖(tu)30-1電纜敷設示意圖(tu)
用兆歐表測試三(san)相對地及相間的絕緣(yuan)電(dian)阻時發現(xian)，電(dian)纜B相對地絕緣(yuan)電(dian)阻只有5MΩ，判(pan)斷故障為單相高阻接(jie)地故障，需用脈沖電(dian)流沖閃(shan)法測距。
二、電纜故障測試儀器
三、故障測距與定位過程
在電(dian)桿端，先用C2000的低壓脈(mo)沖法(fa)通過A相對金屬(shu)護層測(ce)試，得(de)到電(dian)纜全長(chang)為544m，如(ru)圖(tu)30-2所示，和資料相符(fu)。
然(ran)后通過向B相和金屬護層之(zhi)間施加(jia)高(gao)壓脈(mo)沖(chong)(chong)，用(yong)脈(mo)沖(chong)(chong)電流(liu)的沖(chong)(chong)閃(shan)法測得(de)故障距離為(wei)53m，如圖30-3所示

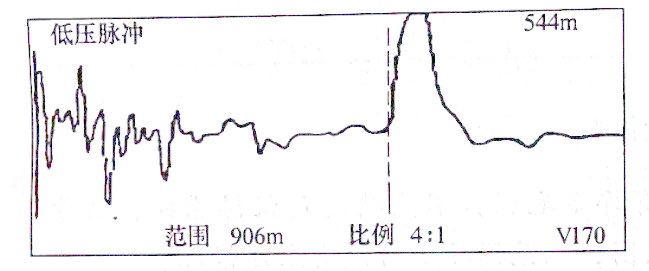

圖30-2電纜全長波形

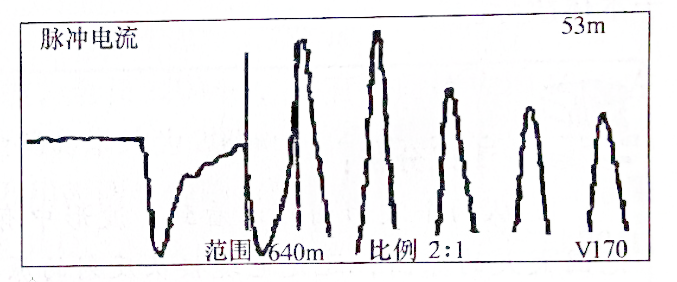

圖30-3脈沖電流測故障波形
因(yin)(yin)電(dian)纜的(de)(de)預留(liu)圈(quan)(quan)已經被挖出(預留(liu)較多，3圈(quan)(quan)多)，能很容易地知(zhi)道電(dian)纜53m的(de)(de)位置，同時因(yin)(yin)故(gu)(gu)障(zhang)(zhang)點(dian)(dian)(dian)在(zai)水泥(ni)地下，放(fang)電(dian)聲(sheng)音(yin)也較大，在(zai)離故(gu)(gu)障(zhang)(zhang)點(dian)(dian)(dian)五(wu)六米外就(jiu)能得到故(gu)(gu)障(zhang)(zhang)點(dian)(dian)(dian)放(fang)電(dian)的(de)(de)聲(sheng)音(yin)波形，挪動聲(sheng)磁(ci)探頭后(hou)(hou)，把聲(sheng)磁(ci)時間差15*02ms的(de)(de)地方定為故(gu)(gu)障(zhang)(zhang)點(dian)(dian)(dian)，故(gu)(gu)障(zhang)(zhang)定點(dian)(dian)(dian)較為簡單。后(hou)(hou)時通過脈沖磁(ci)場(chang)的(de)(de)正負判斷(duan)電(dian)纜的(de)(de)路徑后(hou)(hou)得知(zhi)，在(zai)故(gu)(gu)障(zhang)(zhang)點(dian)(dian)(dian)處(chu)電(dian)纜(lan)做了個直(zhi)徑為3m左右的(de)半圓形預(yu)留，由此判斷故障(zhang)(zhang)點可(ke)能為接頭(tou)故障(zhang)(zhang)。
由于電(dian)纜埋設(she)太深(shen)，電(dian)纜開挖(wa)(wa)困難，挖(wa)(wa)掘的(de)過程中又做了(le)多次(ci)定(ding)點(dian)工作，但測試結果(guo)沒發生任何變化，最后(hou)動用(yong)了(le)挖(wa)(wa)掘機，在2m深(shen)處挖(wa)(wa)出(chu)電(dian)纜并找(zhao)到(dao)故障(zhang)(zhang)點(dian)，為開放性的(de)接頭故障(zhang)(zhang)，和(he)測試推理完全符合。
測試體會(hui):
1.由(you)于測試(shi)端電(dian)纜預留較(jiao)多(3~4圈)，電(dian)纜的電(dian)感較(jiao)大，脈沖(chong)電(dian)流測得的波形較(jiao)為復雜，但(dan)規律(lv)性還是(shi)很(hen)強的。
2.所測電(dian)纜(lan)埋設較(jiao)深，路徑(jing)也超出常規，但GDBN-D30電纜故障定點儀都通過聲磁波形(xing)如實地反映出來了。測(ce)試時一定要(yao)(yao)相信儀(yi)器，不要(yao)(yao)因(yin)為電纜挖出困難(nan)和別的什么原因(yin)而懷疑儀(yi)器所測(ce)結果(guo)，耽誤故障的修復時間。
