低壓電纜遠端故障探測案例（七）
時間: 2022-10-25 09:39
瀏(liu)覽次數：
低壓電纜的絕緣較薄，容易發生低阻故障，測試時要多用低壓脈沖比較測量，但如果仍不能確定故障點的位置，可用電橋法再驗證一下
一、故(gu)障(zhang)線路(lu)情況描述及故(gu)障(zhang)性質診斷(duan)
線路名址:上海展覽中心 電壓等級:380V
絕緣類型:PVC 絕緣 電纜全長:170m
電(dian)(dian)纜(lan)運行中發生(sheng)線路故(gu)障(zhang)，使(shi)供電(dian)(dian)中斷(duan)。最初用戶懷疑終端頭有(you)問題，立即把電(dian)(dian)纜(lan)從(cong)房(fang)屋內進柜處近根部(bu)鋸斷(duan)，但鋸斷(duan)后，故(gu)障(zhang)仍(reng)然(ran)存在(zai)。
在變(bian)電站端分別用(yong)兆歐表和(he)萬用(yong)表測各相(xiang)(xiang)對地的絕緣電阻，得:A相(xiang)(xiang)2Ω，B相(xiang)(xiang)10kΩ，C相(xiang)(xiang)30kΩ，零(ling)相(xiang)(xiang)∞。診斷(duan)故障為多相(xiang)(xiang)對地短路故障。電纜(lan)敷設情況如(ru)圖2-32所
示。

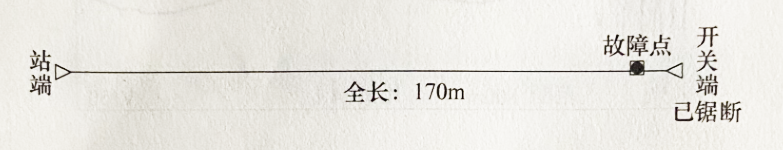

圖(tu)2-32電纜鋪設(she)示意圖(tu)
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在(zai)變電站端，先用(yong)低壓脈沖法通過(guo)C相對金屬護層(ceng)進行全長測(ce)量，依據電纜(lan)實際長度(du)，調(diao)整波速度(du)為165m/us，波形如(ru)圖(tu) 2-33所示(shi)。
在(zai)變電站端，先用(yong)低壓脈沖法通過(guo)C相對金屬護層(ceng)進行全長測(ce)量，依據電纜(lan)實際長度(du)，調(diao)整波速度(du)為165m/us，波形如(ru)圖(tu) 2-33所示(shi)。

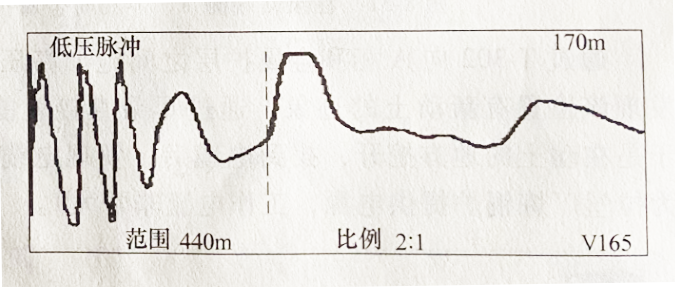

圖(tu)2-33 電纜全長波(bo)形
然后通過A相(xiang)對金屬(shu)護層(ceng)測(ce)試時發現(xian)，竟然沒有低阻接地反(fan)射波(bo)形(接地電阻僅為(wei)2Ω)，并(bing)且終端反(fan)射也不(bu)明顯(xian)，波(bo)形如(ru)圖 2-34 所(suo)示;后通過A、C兩相(xiang)分別對金屬(shu)護層(ceng)，用低壓脈(mo)沖比較(jiao)法測(ce)得(de)如(ru)圖2-35所(suo)示的波(bo)
形，兩(liang)個(ge)波形在164m處發生(sheng)很(hen)大分歧(qi)，但由于前面也有分歧(qi)點(dian)，因此不(bu)太確定(ding)故(gu)障(zhang)點(dian)是否就(jiu)在164m處。由于在開(kai)關(guan)端電(dian)(dian)纜是齊根鋸斷的，造(zao)成在變電(dian)(dian)站(zhan)端加壓時安全(quan)距(ju)離不(bu)夠，使得不(bu)能進行(xing)脈(mo)沖電(dian)(dian)流法測距(ju)，也不(bu)能進行(xing)放(fang)電(dian)(dian)聲測定(ding)點(dian)。后(hou)又經過電(dian)(dian)橋法測量，計算出故(gu)障(zhang)距(ju)離就(jiu)在距(ju)變電(dian)(dian)站(zhan)端164m左(zuo)右的地方，這樣兩(liang)種方法相互驗證，確定(ding)了(le)故(gu)障(zhang)點(dian)的位置。
為(wei)什(shen)么低(di)阻反射脈沖不明顯(xian)呢?后來分析，產(chan)生(sheng)(sheng)的原因(yin)可(ke)能(neng)有(you)兩個:其一可(ke)能(neng)是故(gu)(gu)障(zhang)點處的阻抗(kang)與(yu)電纜特性波(bo)阻抗(kang)正好(hao)相匹配，沒產(chan)生(sheng)(sheng)低(di)阻反射;其二可(ke)能(neng)是因(yin)故(gu)(gu)障(zhang)點離線路(lu)末端(duan)太近，故(gu)(gu)障(zhang)處的低(di)阻反射和(he)末端(duan)的開路(lu)反射正好(hao)相互混疊，使顯(xian)示出的波(bo)形比較平滑。
為(wei)什(shen)么低(di)阻反射脈沖不明顯(xian)呢?后來分析，產(chan)生(sheng)(sheng)的原因(yin)可(ke)能(neng)有(you)兩個:其一可(ke)能(neng)是故(gu)(gu)障(zhang)點處的阻抗(kang)與(yu)電纜特性波(bo)阻抗(kang)正好(hao)相匹配，沒產(chan)生(sheng)(sheng)低(di)阻反射;其二可(ke)能(neng)是因(yin)故(gu)(gu)障(zhang)點離線路(lu)末端(duan)太近，故(gu)(gu)障(zhang)處的低(di)阻反射和(he)末端(duan)的開路(lu)反射正好(hao)相互混疊，使顯(xian)示出的波(bo)形比較平滑。
圖2-34A相對(dui)護層測(ce)低壓脈沖故障波形

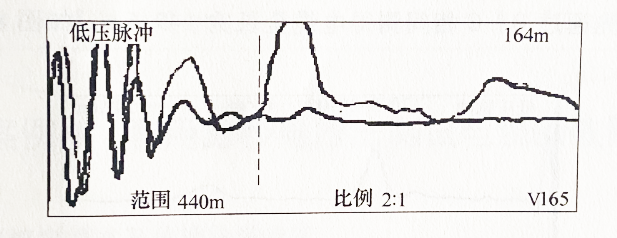

圖2-35 低壓脈(mo)沖比較法(fa)測故障波形
對(dui)(dui)此故障本想(xiang)用音(yin)頻感應法定點，但由(you)于開(kai)關端其他正(zheng)在運行(xing)的設備對(dui)(dui)音(yin)頻感應法干擾很(hen)大，不能定點，最后把電纜在開(kai)關端房屋外鋸斷，排除了(le)故障。
測試體會:
1.在(zai)電纜的故(gu)(gu)障(zhang)中，近端故(gu)(gu)障(zhang)與遠(yuan)端故(gu)(gu)障(zhang)占一定的比例，測試時應當注(zhu)意(yi)
